Климатические исполнения редукторов и мотор-редукторов

Что такое климатическое исполнение

Климатическое исполнение — это не просто строчка в паспорте изделия. Это комплекс технических решений, которые позволяют редуктору или мотор-редуктору работать стабильно в конкретных условиях внешней среды. Температура, влажность, солёный воздух, пыль, перепады давления — всё это влияет на износ деталей, вязкость смазки, коррозию корпуса и электрическую изоляцию двигателя.

Если подобрать оборудование без учёта климата, последствия могут быть серьёзными: загустевшее масло на морозе, перегрев в тропиках, коррозия от морской соли или конденсат внутри корпуса. Поэтому маркировка климатического исполнения — это первый параметр, на который стоит обратить внимание при заказе [[6]].

ГОСТ 15150: основа классификации

В России и странах СНГ основным документом, регулирующим климатические исполнения, является ГОСТ 15150-69. Стандарт распространяется на все виды машин, приборов и технических изделий, устанавливает макроклиматическое районирование, условия эксплуатации, хранения и транспортирования [[14]].

Для мотор-редукторов дополнительно применяется ГОСТ 31591-2012, который ссылается на ГОСТ 15150 при определении допустимых климатических условий работы [[2]]. Важно: климатическое исполнение и категория размещения указываются слитно, например У3 или УХЛ4.

Буквенные обозначения климата

Первая часть маркировки — буквы. Они обозначают макроклиматический район:

• У — умеренный климат (большая часть Европы, европейская территория России). Температуры от -45 до +40 °C [[11]].
• ХЛ — холодный климат (северные регионы, Сибирь). Диапазон до -60 °C.
• УХЛ — объединённое исполнение для умеренного и холодного климата. Универсальный вариант для большинства промышленных задач в РФ.
• Т — тропический климат. Для жарких регионов с температурами до +50 °C и высокой влажностью.
• О — общеклиматическое исполнение для суши, кроме экстремально холодных зон.
• М — морской климат. Учитывает воздействие солёного воздуха и высокой влажности.
• В — все районы земного шара, кроме Антарктиды и аналогичных экстремальных зон [[10]].

В тропическом исполнении могут быть уточнения: ТВ (влажный тропический) и ТС (сухой тропический). Для морских условий используют ТМ и ОМ [[9]].

Категории размещения: цифры говорят многое

Вторая часть маркировки — цифра от 1 до 5. Она указывает, где именно будет стоять оборудование:

1. 1 — открытая площадка. Оборудование подвержено дождю, снегу, ветру, пыли, прямым солнечным лучам.
2. 2 — под навесом. Защита от осадков, но возможны брызги, конденсат, перепады температур.
3. 3 — крытое помещение без климат-контроля. Температура близка к уличной, но нет прямого воздействия осадков.
4. 4 — отапливаемое помещение с вентиляцией. Стабильная температура, низкая влажность, минимум пыли.
5. 5 — влажные неотапливаемые помещения без вентиляции: шахты, трюмы, подвалы. Высокая влажность, возможен конденсат [[6]].

Температурные диапазоны и влажность

Каждое сочетание буквы и цифры имеет свои пределы рабочих температур. Примеры:

• У3: от -45 до +40 °C, влажность до 98% при 25 °C.
• УХЛ1: от -60 до +40 °C, влажность до 100% при 25 °C.
• Т2: от -10 до +50 °C, влажность до 100% в тропиках.
• У5: от -5 до +35 °C, влажность до 100% [[13]].

Важно: при эксплуатации на открытом воздухе (категория 1) солнечный нагрев может повышать температуру поверхности оборудования. Для светлых поверхностей добавляют +15 °C, для тёмных — до +30 °C к верхнему пределу [[14]].

Практические советы по выбору

Как не ошибиться при заказе редуктора:

• Определите реальное место установки: цех, улица, навес, трюм.
• Узнайте минимальные и максимальные температуры в вашем регионе зимой и летом.
• Учтите влажность: приморская зона, химическое производство, пищевое предприятие — всё это влияет на выбор.
• Если оборудование будет работать в нескольких условиях, выбирайте универсальное исполнение (например, УХЛ вместо У).
• Для тропического исполнения важны не только температурные пределы, но и материалы: термостойкие манжеты, жаропрочные покрытия корпуса [[6]].
• Не забывайте про высоту над уровнем моря: выше 1000 м требуется корректировка параметров электродвигателя [[2]].

Особенности обслуживания

Климатическое исполнение влияет не только на конструкцию, но и на регламент обслуживания:

• В холодном климате (ХЛ, УХЛ) необходимо использовать морозостойкие смазочные материалы. Обычное масло загустеет при -30 °C и выведет редуктор из строя.
• В тропиках и морских условиях важна антикоррозионная защита: покрытия, нержавеющие элементы, герметичные уплотнения.
• В помещениях с высокой влажностью (категория 5) требуется регулярная проверка герметичности корпуса и состояния сальников.
• При работе на открытом воздухе (категория 1) увеличьте частоту осмотра: пыль и осадки ускоряют износ.

Производители часто указывают в документации рекомендуемые марки масел для разных климатических зон. Игнорировать эти рекомендации — значит рисковать ресурсом оборудования [[30]].

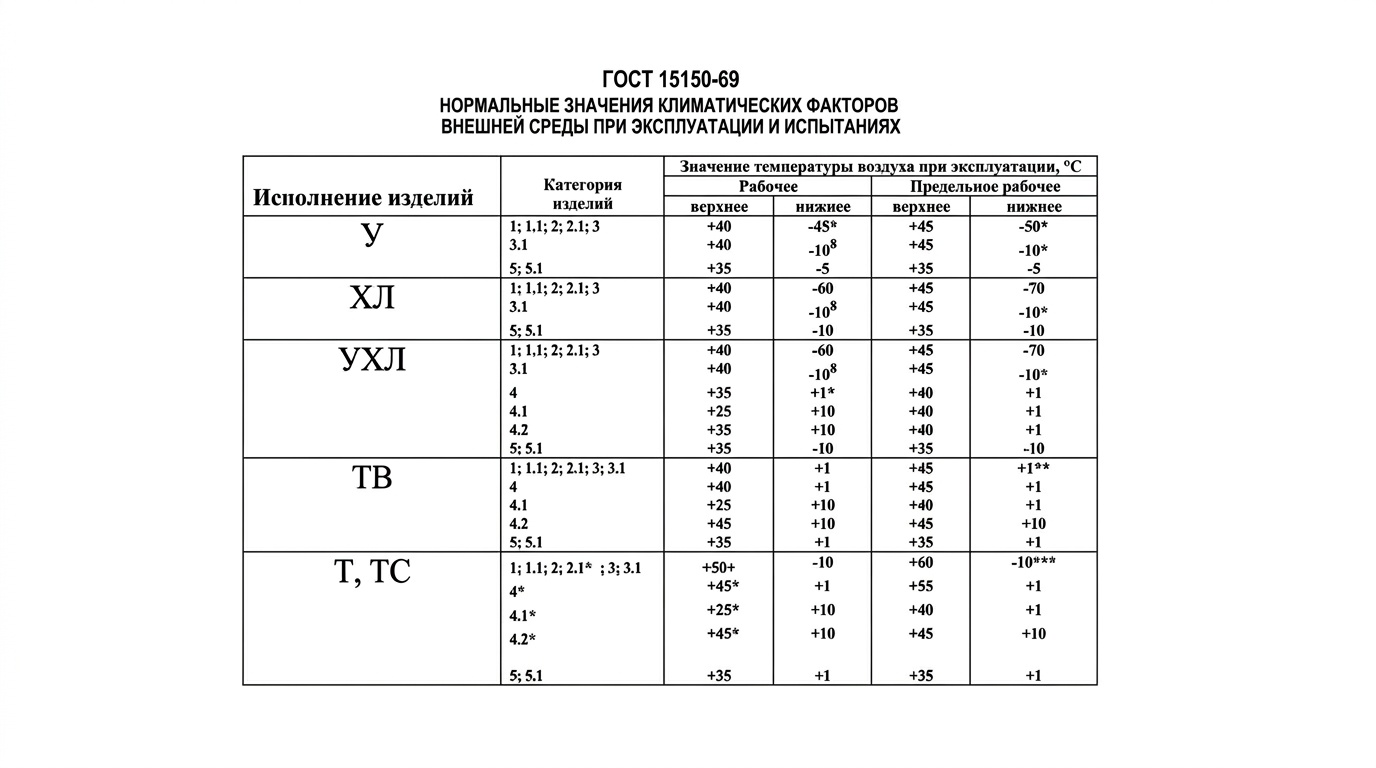

Сводная таблица популярных исполнений

Примечание: значения ориентировочные. Точные параметры уточняйте в документации производителя и ГОСТ 15150 [[15]].

Итоги

Климатическое исполнение — это не формальность, а инструмент надёжности. Правильно подобранное по ГОСТ 15150 оборудование прослужит дольше, потребует меньше ремонтов и не подведёт в критический момент. Запомните простое правило: если сомневаетесь — выбирайте исполнение с запасом (УХЛ вместо У, категория 2 вместо 3). Экономия на этапе заказа может обернуться простоями и затратами на замену.

Перед покупкой редуктора или мотор-редуктора обязательно сверьтесь с условиями эксплуатации на объекте. Если параметры меняются (например, оборудование планируют переместить из цеха на улицу), пересмотрите требования к климатическому исполнению. И не забывайте: даже самый качественный редуктор не выдержит условий, для которых он не предназначен.
