Варианты сборки редукторов и мотор-редукторов: полный гид по выбору

Введение: почему схема сборки имеет значение

Представьте, что вы покупаете мощный двигатель для конвейерной ленты или мешалки в химическом цеху. Вы выбрали правильную мощность, рассчитали крутящий момент, учли коэффициент эксплуатации. Но когда оборудование привезли на завод, выяснилось, что выходной вал смотрит не туда, куда нужно, или редуктор невозможно закрепить на имеющейся раме. Знакомая ситуация?

Вариант сборки (или вариант монтажа) — это геометрическая конфигурация редуктора, определяющая положение входного и выходного валов, а также способ крепления корпуса к фундаменту или машине. Ошибка на этом этапе ведет к дорогостоящим переделкам, изготовлению переходных плит или, в худшем случае, к невозможности запуска линии.

В этой статье мы пройдемся по всем основным типам компоновки, разберем нюансы крепления и уделим особое внимание вопросам смазки, которые часто упускают из виду.

Классификация по типу передачи и ее влияние на габариты

Прежде чем говорить о том, как редуктор стоит на земле, нужно понять, что у него внутри. Тип зубчатой передачи диктует форму корпуса и возможные варианты ориентации в пространстве.

Основные типы, с которыми вы столкнетесь:

• Цилиндрические редукторы. Самый распространенный тип. Валы здесь параллельны друг другу. Они обладают высоким КПД и могут передавать огромные мощности. Чаще всего имеют горизонтальное исполнение, но бывают и универсальные.
• Конические и коническо-цилиндрические. Здесь валы пересекаются под углом (обычно 90 градусов). Идеальны для изменения направления вращения. Сборка таких узлов требует внимательного отношения к расположению валов относительно пола.
• Червячные редукторы. Компактные, бесшумные, с высоким передаточным числом в одной ступени. Их особенность — валы перекрещиваются в пространстве, но не пересекаются. Критически важны для вопросов смазки.
• Планетарные редукторы. Входной и выходной валы соосны (находятся на одной оси). Это позволяет создавать очень компактные мотор-редукторы, которые можно встроить прямо в колесо или барабан.

Понимание внутренней геометрии помогает заранее представить, как агрегат впишется в ваш узел.

Основные варианты расположения валов

Это самый важный раздел для инженера-проектировщика. Производители обычно кодируют варианты сборки цифрами или буквами. Давайте разберем их на понятном языке.

Горизонтальное исполнение

В этом случае оси валов параллельны плоскости установки (полу, раме). Это классика для приводов конвейеров, насосов и вентиляторов. Корпус обычно опирается на лапы, приваренные или отлитые снизу.

Преимущества горизонтальной сборки:

• Простота обслуживания (легко открыть крышку, проверить уровень масла).
• Стабильная система смазки разбрызгиванием (масло находится в картере и захватывается шестернями).
• Устойчивость конструкции.

Вертикальное исполнение

Оси валов перпендикулярны плоскости установки. Часто используется в мешалках, где двигатель и редуктор стоят сверху над емкостью, а вал опускается вниз. Также встречается в подъемных механизмах.

Здесь есть подводный камень. Если редуктор не предназначен для вертикальной работы (не универсальный), то при таком монтаже масло стечет в одну часть корпуса, оставив подшипники и шестерни в другой части без смазки. Это гарантированный выход из строя через несколько часов работы.

Универсальное исполнение

Современные редукторы (особенно червячные и некоторые типы цилиндрических) часто делают универсальными. Это значит, что их можно ставить как горизонтально, так и вертикально, и даже под углом.

Как это достигается? Конструкцией корпуса. В нем предусмотрено несколько резьбовых отверстий:

• Несколько сливных пробок (чтобы слить масло из любой нижней точки).
• Несколько контрольных пробок (для проверки уровня).
• Несколько дыхательных клапанов (сапунов), чтобы при любом положении "дышало" верхнее отверстие.

При заказе универсального редуктора вы должны обязательно указать заводу-изготовителю, в каком положении он будет работать. На заводе его соберут, зальют нужное количество масла и установят сапун в правильном месте.

Способы крепления корпуса

Как редуктор держится на месте? От этого зависит вибрация, шум и долговечность соединений. Существует три основных способа.

Крепление на лапах

Самый старый и надежный метод. В нижней части корпуса отлиты выступы (лапы) с отверстиями под болты. Редуктор ставится на раму или фундамент через прокладки.

Плюсы:

• Высокая стабильность.
• Хороший отвод тепла через большую площадь контакта с металлом рамы.
• Простота замены (открутил болты — снял).

Минусы:

• Требует наличия ответной рамы или фундамента.
• Увеличивает габаритную высоту узла.

Фланцевое крепление

Корпус редуктора имеет фланец (обычно на торце), которым он прикручивается непосредственно к приводимому механизму. Лап при этом может не быть вовсе.

Это популярно в компактных мотор-редукторах. Фланец позволяет сэкономить место, так как отпадает нужда в отдельной опорной плите. Однако здесь критически важна точность обработки сопрягаемых поверхностей. Если фланец перекошен, валы встанут под углом, и сальники потекут, а подшипники загудят.

Крепление на цапфах

Редуктор как бы подвешивается на двух осях (цапфах), которые выступают из боковых стенок корпуса. Цапфы вставляются в подшипниковые узлы рамы.

Такой вариант часто используется в приводах вращающихся печей или больших барабанов. Он позволяет редуктору немного самоустанавливаться при деформации рамы, снижая нагрузки на валы.

Специфика сборки мотор-редукторов

Мотор-редуктор — это моноблок, где электродвигатель соединен с редуктором. Здесь вариантов сборки еще больше, потому что добавляется ориентация самого двигателя.

Основные схемы стыковки двигателя:

1. Фланцевое присоединение (B5, B14). Двигатель прикручивается фланцем прямо к входному фланцу редуктора. Вал двигателя вставляется в полую шестерню редуктора. Это самая компактная схема. Нет муфт, нет дополнительных опор.
2. Присоединение через муфту. Двигатель стоит отдельно на лапах, а с редуктором соединяется эластичной муфтой. Это удобно, если нужно часто менять двигатель или если есть риск больших ударных нагрузок, которые муфта погасит.
3. Насадной монтаж. Выходной вал мотор-редуктора выполнен в виде полой втулки. Она надевается прямо на вал рабочей машины (например, вал мешалки). Крепление осуществляется через стяжной диск. Это экономит место и исключает необходимость в муфте между редуктором и механизмом.

При выборе мотор-редуктора важно учитывать положение клеммной коробки двигателя. Если редуктор встанет так, что коробка окажется внизу, в нее может попасть вода или масло. Хорошие производители позволяют поворачивать клеммную коробку двигателя на 90 или 180 градусов при сборке.

Проблема смазки при разных вариантах сборки

Это тот самый "скрытый убийца" редукторов, о котором мы упоминали. 90% поломок из-за неправильного выбора варианта сборки связаны именно со смазкой.

В редукторах со смазкой разбрызгиванием масло наливается в картер до определенного уровня. Вращающиеся шестерни окунаются в масло и разбрызгивают его на подшипники и другие шестерни.

Что происходит при смене ориентации?

Если вы возьмете редуктор, собранный для горизонтальной работы (вариант 1), и поставите его вертикально (вариант 5), уровень масла относительно шестерен изменится кардинально. Одна шестерня может оказаться полностью погруженной в масло (начнется перегрев из-за вспенивания и сопротивления), а другая — работать всухую.

Кроме того, сапун (дыхательный клапан) должен всегда быть в верхней точке. Если при вертикальном монтаже сапун окажется сбоку или снизу, при нагреве редуктора избыточное давление выдавит масло через сальники валов. Вы получите течь и лужу под оборудованием.

Поэтому правило простое: если вы меняете вариант сборки относительно паспортного, вы должны:

• Слить старое масло.
• Переставить сапун в верхнюю точку (если конструкция позволяет).
• Залить новое масло до уровня контрольной пробки, соответствующей новому положению.

В универсальных редукторах эти операции уже учтены конструкцией, но контроль уровня масла все равно остается за оператором.

Сводная таблица популярных вариантов сборки

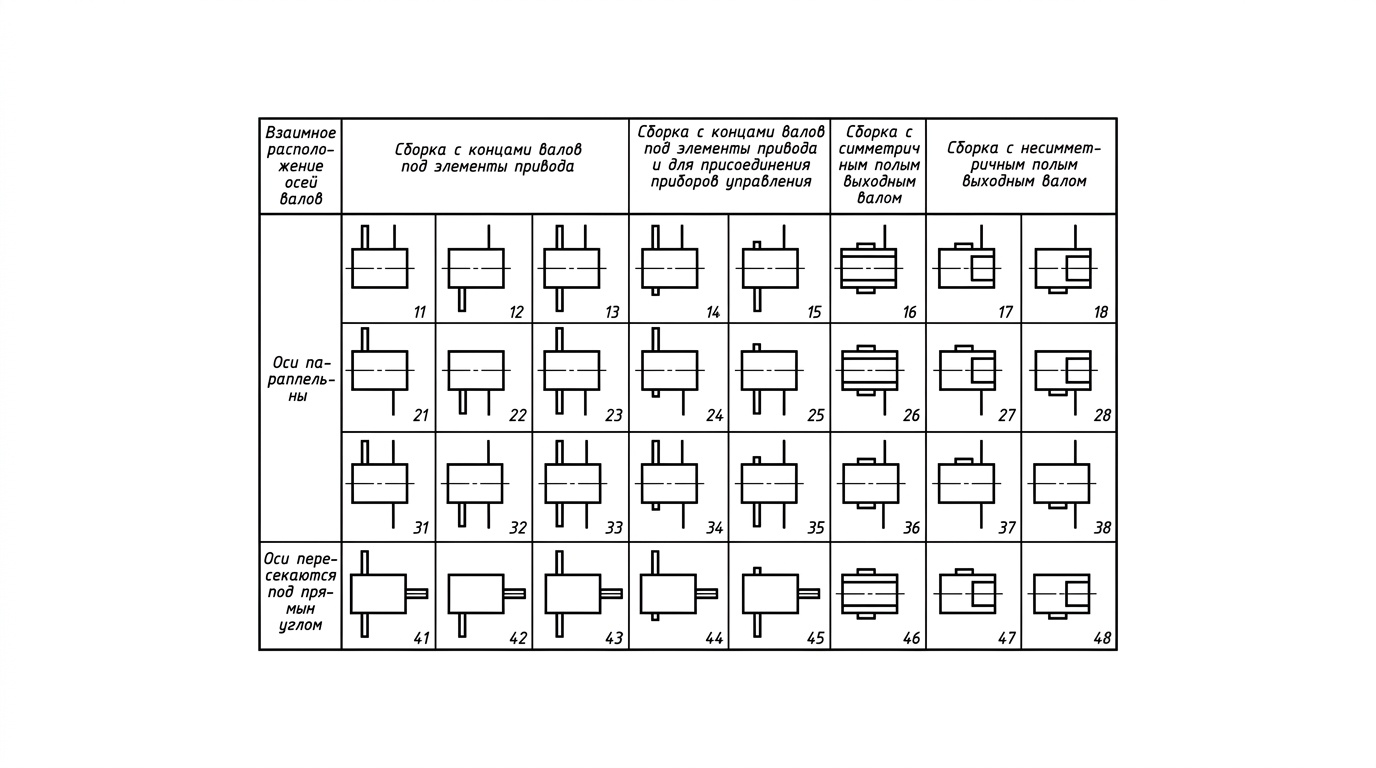

Для наглядности приведем пример обозначений вариантов сборки на примере распространенных цилиндрических редукторов. Обратите внимание, что у разных производителей цифры могут отличаться, но суть остается той же.

Для червячных редукторов существует до 8 основных вариантов сборки, так как входной вал может располагаться сверху, снизу, слева или справа относительно выходного.

Чек-лист: как не ошибиться при заказе

Чтобы ваш редуктор встал как влитой и работал долго, перед отправкой заявки поставщику пройдитесь по этому списку вопросов.

1. Где будет стоять редуктор? Определите четко: пол, стена, потолок, рама станка.
2. Куда смотрят валы? Нарисуйте эскиз. Входной вал слева или справа? Выходной вал направлен к вам или от вас?
3. Как будем крепить? Есть ли у вас рама с отверстиями под лапы? Или нужно фланцевое крепление? Проверьте диаметр отверстий.
4. Какой двигатель? Если это мотор-редуктор, уточните тип фланца двигателя (B3, B5, B14) и диаметр вала.
5. Условия среды? Если редуктор будет работать на улице или в цеху с агрессивной средой, потребуйте специальное покрытие корпуса и сальники из стойкой резины.
6. Смазка. Спросите менеджера: "Залито ли масло под этот конкретный вариант сборки?" Не надейтесь, что зальете сами на месте. Заводская смазка качественнее и точнее дозирована.

Заключение

Выбор варианта сборки редуктора — это задача на стыке механики и здравого смысла. Нельзя просто взять самый дешевый вариант из каталога. Нужно примерить его к своему механизму.

Правильно подобранный вариант монтажа обеспечит:

• Отсутствие течей масла.
• Нормальный температурный режим.
• Удобство обслуживания (вы сможете легко долить масло или заменить сальник).
• Отсутствие лишних вибраций.

Помните, что редуктор — это инвестиция. Потратив лишние 15 минут на проверку чертежа и варианта сборки перед заказом, вы сэкономите недели простоя и тысячи рублей на ремонт в будущем. Инженерная грамотность начинается с внимательного отношения к деталям, и вариант сборки — одна из важнейших деталей в паспорте любого редуктора.
