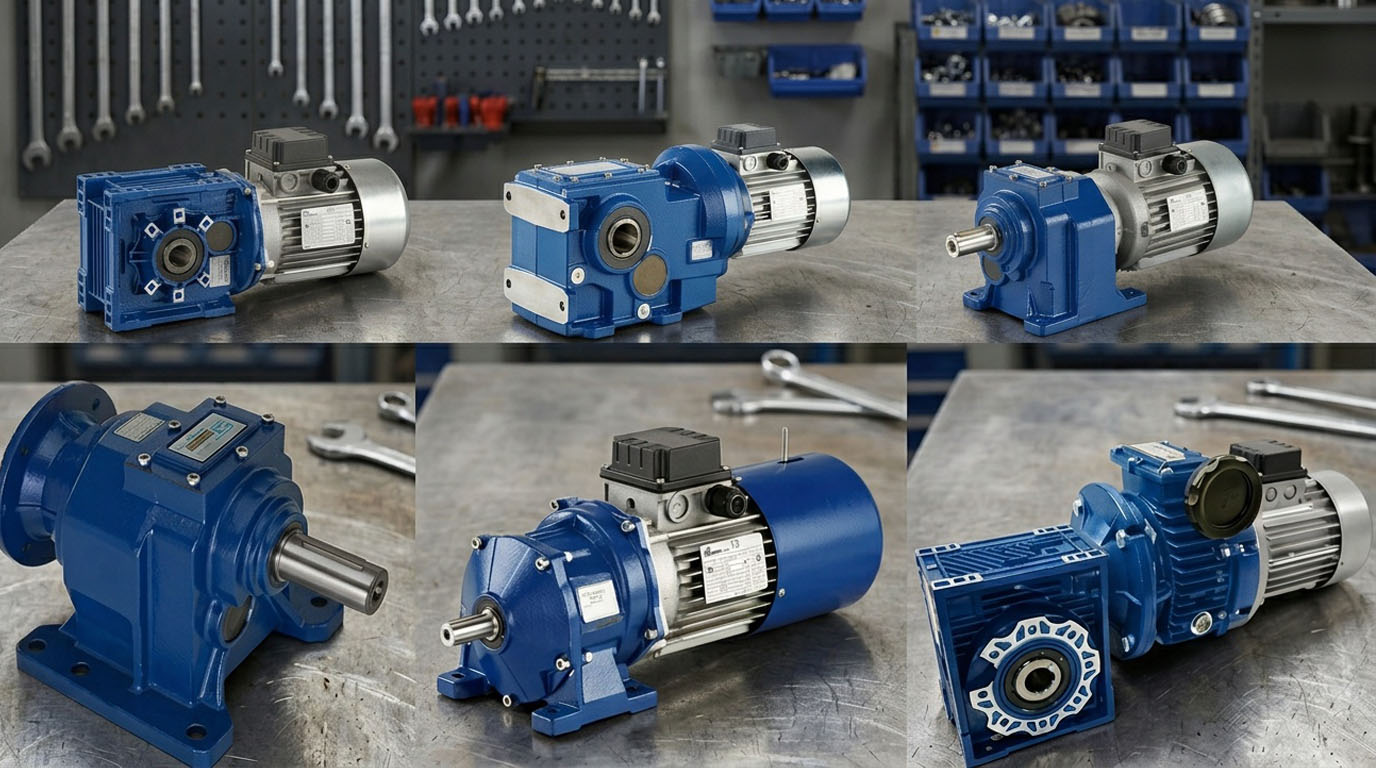

Что такое понижающий редуктор: полное руководство для практиков

Содержание

Введение: зачем нужен редуктор

Представьте ситуацию: у вас есть электродвигатель, который вращается со скоростью 3000 оборотов в минуту. Но вам нужно медленно и с огромной силой поднимать груз, вращать вал бетономешалки или тянуть конвейерную ленту. Прямое подключение двигателя к механизму здесь не сработает — либо обороты будут слишком высокими, либо мощности не хватит. Именно здесь на сцену выходит понижающий редуктор.

Понижающий редуктор — это механическое устройство, которое преобразует высокую скорость вращения входного вала в более низкую на выходе, одновременно увеличивая крутящий момент. Проще говоря, он жертвует скоростью ради силы. Это фундаментальный принцип механики, который позволяет использовать компактные высокооборотистые двигатели там, где требуются медленные и мощные движения.

Принцип работы простыми словами

Работа любого редуктора подчиняется «золотому правилу механики»: выигрыш в силе дает проигрыш в расстоянии (или скорости). Редуктор практически не меняет передаваемую мощность (если не учитывать небольшие потери на трение), а лишь перераспределяет её составляющие — угловую скорость и крутящий момент.

В основе конструкции лежит зубчатая передача. Ведущая шестерня (на входном валу) имеет меньший диаметр и меньше зубьев, чем ведомая шестерня (на выходном валу). Когда маленькая шестерня делает несколько оборотов, большая успевает повернуться лишь частично. Так достигается снижение скорости. Но поскольку энергия сохраняется, усилие на большом колесе возрастает пропорционально снижению оборотов.

Важно понимать: редуктор не создает энергию из ничего. Он лишь трансформирует параметры вращения, подстраивая их под нужды конкретного механизма.

Передаточное число и формулы

Ключевая характеристика любого понижающего редуктора — передаточное число (обозначается как i или u). Это отношение угловой скорости входного вала к угловой скорости выходного вала.

Формула расчета передаточного числа для зубчатой пары выглядит так:

i = n_вх / n_вых = z₂ / z₁

Где:

• n_вх — частота вращения входного вала (об/мин);
• n_вых — частота вращения выходного вала (об/мин);
• z₁ — число зубьев ведущей шестерни;
• z₂ — число зубьев ведомой шестерни.

Если передаточное число больше единицы (i > 1), редуктор является понижающим. Например, при i = 10 двигатель, вращающийся со скоростью 1500 об/мин, обеспечит на выходе всего 150 об/мин, но крутящий момент вырастет примерно в 10 раз (с поправкой на КПД).

Для многоступенчатых редукторов общее передаточное число равно произведению передаточных чисел отдельных ступеней: i_общ = i₁ × i₂ × ... × i_n.

Основные типы редукторов

В зависимости от конструкции и типа зубчатых передач, понижающие редукторы делятся на несколько основных групп. Каждый тип имеет свои преимущества и сферу применения.

Цилиндрические редукторы

Самый распространенный тип. Использует цилиндрические зубчатые колеса с прямым или косым зубом. Валы расположены параллельно друг другу. Отличаются высоким КПД (до 98%), надежностью и способностью передавать большие мощности. Применяются в конвейерах, станках, промышленном оборудовании.

Червячные редукторы

В основе лежит червяк (винт) и червячное колесо. Оси валов перекрещиваются, обычно под углом 90 градусов. Главное преимущество — возможность получить большое передаточное число в одной ступени (до 1:100 и выше) и эффект самоторможения (редуктор не дает валу вращаться в обратную сторону). Минус — более низкий КПД из-за трения скольжения.

Планетарные редукторы

Имеют сложную кинематику: центральная шестерня (солнце), сателлиты и коронная шестерня. Обеспечивают высокую удельную мощность (большой момент при малых габаритах) и соосное расположение валов. Широко используются в робототехнике, приводах кранов, спецтехнике.

Конические и комбинированные редукторы

Конические передачи позволяют менять направление вращения валов (обычно на 90 градусов). Часто встречаются комбинированные варианты, например, коническо-цилиндрические редукторы, которые сочетают изменение направления потока мощности с высоким передаточным числом.

Сравнительная таблица типов

Чтобы упростить выбор, сравним основные характеристики популярных типов редукторов:

Где применяют понижающие редукторы

Сфера применения этих устройств огромна. Без них не обходится практически ни одна отрасль промышленности и техники.

• Промышленность: приводы конвейерных лент, смесителей, дробилок, насосов, станков с ЧПУ.
• Строительство и ЖКХ: лебедки, подъемники, ворота, системы вентиляции.
• Транспорт: редукторы мостов автомобилей, тяговые приводы электровозов, судовые движители.
• Сельское хозяйство: приводы комбайнов, культиваторов, систем подачи корма.
• Робототехника: сервоприводы манипуляторов, где критичны точность и компактность.

В быту мы тоже сталкиваемся с редукторами: в электродрелях, мясорубках, велосипедных планетарных втулках и даже в механических часах.

Как выбрать редуктор под задачу

Правильный подбор редуктора — залог долгой и безаварийной работы оборудования. Нельзя ориентироваться только на передаточное число. Вот чек-лист важных параметров:

1. Требуемый крутящий момент на выходе. Рассчитайте нагрузку с запасом. Учитывайте пусковые токи и возможные перегрузки.
2. Частота вращения выходного вала. Определите, с какой скоростью должен работать исполнительный механизм.
3. Режим работы. Будет ли редуктор работать круглосуточно или с перерывами? От этого зависит выбор класса надежности.
4. Условия эксплуатации. Температура, влажность, запыленность, наличие агрессивных сред могут потребовать специального исполнения корпуса или уплотнений.
5. Габариты и монтаж. Учтите пространство для установки и способ крепления (на лапах, на фланце, на выходном валу).

Одна из частых ошибок — выбор «впритык» по мощности. Всегда закладывайте коэффициент запаса (сервис-фактор), особенно если нагрузка носит ударный характер.

Эксплуатация и обслуживание

Даже самый качественный редуктор требует внимания. Основные правила продления срока службы:

• Смазка. Регулярно проверяйте уровень масла и его состояние. Своевременная замена смазки предотвращает износ зубьев и подшипников.
• Контроль температуры. Перегрев корпуса — тревожный сигнал. Он может указывать на недостаток смазки, перегрузку или износ деталей.
• Вибрация и шум. Появление посторонних звуков или вибрации требует немедленной остановки и диагностики.
• Герметичность. Следите за сальниками и прокладками. Попадание пыли или воды внутрь корпуса быстро выведет механизм из строя.

Соблюдение регламента ТО, прописанного в паспорте изделия, позволяет эксплуатировать редуктор годами без капитального ремонта.

Заключение

Понижающий редуктор — это не просто набор шестеренок в корпусе. Это инженерное решение, которое делает возможной работу огромного количества машин вокруг нас. Понимание принципов его работы, типов и правил подбора помогает создавать надежные и эффективные системы. Выбирайте редуктор осознанно, учитывайте реальные условия эксплуатации, не экономьте на качестве — и механизм ответит вам стабильной работой на протяжении многих лет.
