Передаточное число редуктора: как определить и формула расчета
Введение
Редуктор — это механизм, который преобразует высокую скорость вращения электродвигателя в нужный крутящий момент для рабочего оборудования. Ключевая характеристика этого устройства — передаточное число. От него зависит, насколько быстро будет вращаться выходной вал и с какой силой он сможет воздействовать на механизм. Неправильный расчёт этого параметра ведёт к перерасходу энергии, преждевременному износу и простою производства.
Что такое передаточное число
Передаточное число (обозначается как i или u) показывает, во сколько раз редуктор снижает угловую скорость входного вала и одновременно увеличивает крутящий момент на выходе. Проще говоря: если передаточное число равно 20, то входной вал сделает 20 оборотов, пока выходной совершит всего один. При этом сила на выходе возрастёт примерно в 20 раз (с учётом потерь на КПД).
Базовая формула для зубчатой передачи выглядит так:
i = Z₂ / Z₁
где:
Z₂ — число зубьев ведомой (большой) шестерни,
Z₁ — число зубьев ведущей (малой) шестерни.
Передаточное отношение и передаточное число: в чём разница
Эти термины часто путают, но разница важна:
- Передаточное число — геометрическая характеристика, всегда ≥ 1. Рассчитывается через количество зубьев или диаметры. Не зависит от того, какое колесо ведущее.
- Передаточное отношение — кинематическая характеристика. Рассчитывается как i = n₁ / n₂, где n₁ и n₂ — частоты вращения валов. Может быть меньше 1 (если редуктор ускоряет) и отрицательным (если меняется направление вращения).
Для понижающих редукторов (самых распространённых) эти величины численно совпадают.
Типы редукторов и их передаточные числа
Конструкция редуктора напрямую влияет на доступный диапазон передаточных чисел:
| Тип редуктора | Диапазон передаточных чисел (одноступенчатый) | Особенности |
|---|---|---|
| Цилиндрический | 1,5–8 | Высокий КПД (до 98%), надёжность. Для больших чисел используют 2–4 ступени [[19]]. |
| Червячный | 5–100 | Компактность, самоторможение, но ниже КПД (70–90%). Идеален для больших чисел в одной ступени [[8]]. |
| Конический | 1–6 | Меняет направление вращения на 90°. Чаще используется в комбинации с цилиндрическими ступенями. |
| Планетарный | 3–12 | Высокая нагрузочная способность при малых габаритах. Многоступенчатые версии достигают i до 3000. |
| Волновой | 50–320 | Высокая точность, минимальный люфт. Применяется в робототехнике и точной механике. |

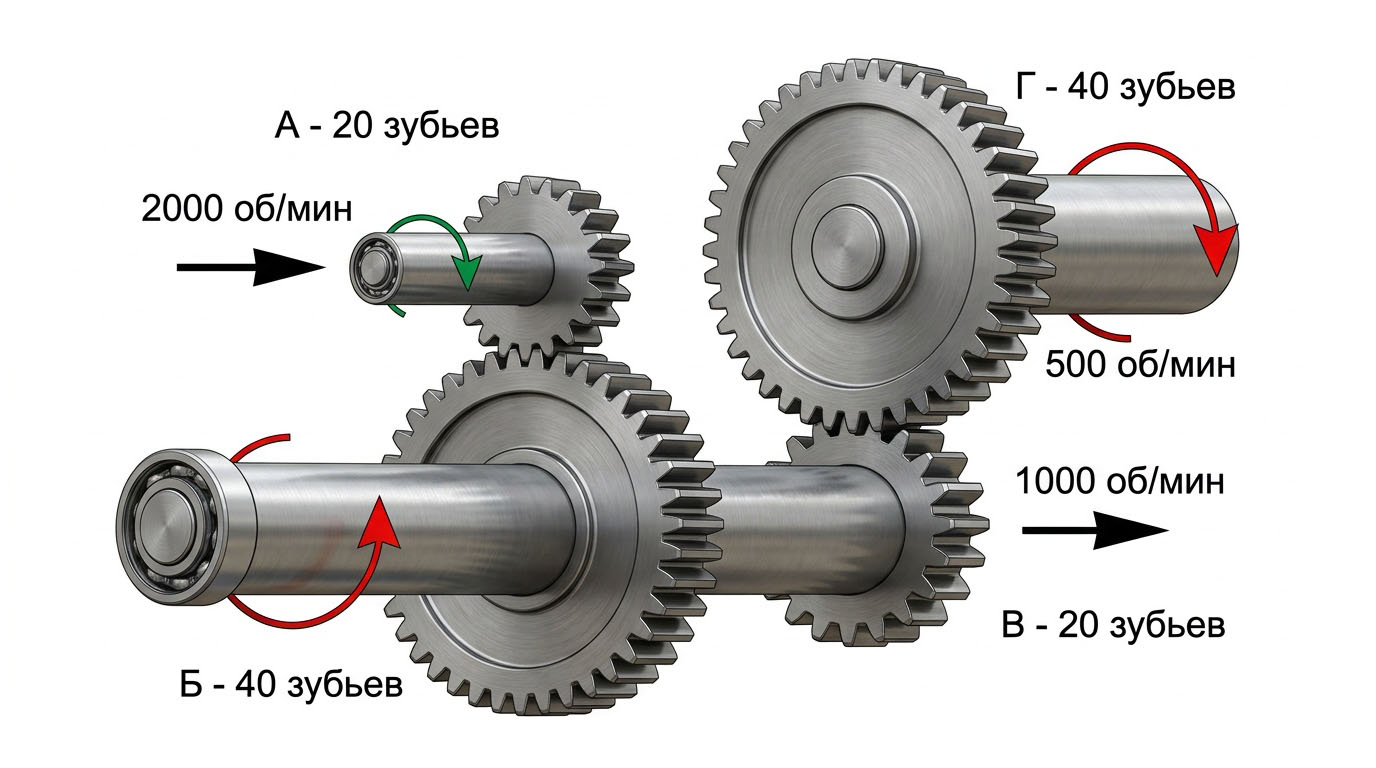

Для многоступенчатых редукторов общее передаточное число равно произведению чисел отдельных ступеней: iобщ = i₁ × i₂ × i₃ × ....
Как определить передаточное число на практике
Существует три основных способа:
- Справочный метод. Самый простой и точный. Найдите шильдик на корпусе редуктора или загляните в паспорт устройства — производитель всегда указывает передаточное число. Например, в маркировке «Ц2У-250-20» цифра 20 и есть искомое значение.
- Расчёт по зубьям. Если документация утеряна, разберите редуктор и посчитайте зубья. Для цилиндрической передачи: i = Zведомой / Zведущей. Для червячного: i = Zколеса / Kзаходов червяка.
- Экспериментальный метод. С помощью тахометра измерьте частоту вращения входного (n₁) и выходного (n₂) валов. Затем рассчитайте: i = n₁ / n₂. Если тахометра нет, сделайте метки на валах и вручную посчитайте, сколько оборотов входного вала нужно для одного оборота выходного.
Формулы расчета
Основные формулы, которые пригодятся инженеру:
- Для зубчатой передачи: i = Z₂ / Z₁
- По частоте вращения: i = n₁ / n₂
- Для ременной передачи: i = D₂ / D₁ (где D — диаметры шкивов)
- Для червячной передачи: i = Zколеса / Kчервяка
- Для многоступенчатого редуктора: iобщ = i₁ × i₂ × ... × in
Важно: при расчёте учитывайте КПД редуктора (η). Реальный крутящий момент на выходе: Mвых = Mвх × i × η.
Примеры расчета
Задача: Подобрать редуктор для конвейера. Электродвигатель вращается со скоростью 1500 об/мин. Требуемая скорость приводного барабана — 75 об/мин.
Решение:
- Рассчитываем необходимое передаточное число: i = 1500 / 75 = 20.
- Выбираем тип редуктора. Значение i = 20 попадает в диапазон одноступенчатого червячного редуктора (5–100) или двухступенчатого цилиндрического (например, 5 × 4 = 20).
- Проверяем крутящий момент. Если двигатель выдаёт 10 Н·м, а КПД редуктора 0,85, то на выходе получим: Mвых = 10 × 20 × 0,85 = 170 Н·м.
Таблица: подбор редуктора под задачу
| Требуемое i | Рекомендуемый тип | Преимущества | Ограничения |
|---|---|---|---|
| 2–8 | Цилиндрический одноступенчатый | Высокий КПД, простота | Ограниченный диапазон |
| 10–50 | Червячный одноступенчатый | Компактность, самоторможение | Ниже КПД, нагрев |
| 50–200 | Червячный двухступенчатый / Планетарный | Большие числа в компактном корпусе | Стоимость, сложность |
| >200 | Многоступенчатый цилиндрический | Надёжность, ремонтопригодность | Габариты, вес |
Распространённые ошибки
- Путаница между числом и отношением. Помните: передаточное число всегда ≥ 1, отношение может быть любым.
- Игнорирование КПД. Реальная сила на выходе всегда меньше расчётной из-за потерь на трение.
- Неверный подсчёт зубьев. В планетарных и волновых передачах формулы сложнее — лучше обратиться к документации производителя.
- Округление в большую сторону. Если расчёт дал i = 23,5, не берите редуктор с i = 30 «с запасом» — это снизит скорость рабочего органа и может нарушить технологический процесс.
Заключение
Передаточное число редуктора — не просто цифра в паспорте, а основа грамотного подбора привода. Правильный расчёт обеспечивает баланс между скоростью и усилием, продлевает срок службы оборудования и экономит энергию. Используйте справочные данные, когда они есть. Если документации нет — применяйте практические методы: считайте зубья, измеряйте обороты, проверяйте расчёты на практике. И помните: для сложных случаев (планетарные, волновые передачи) лучше довериться инженеру или производителю. Точность в деталях — залог надёжности всей системы.
