Устройство цилиндрического редуктора: от теории до практики

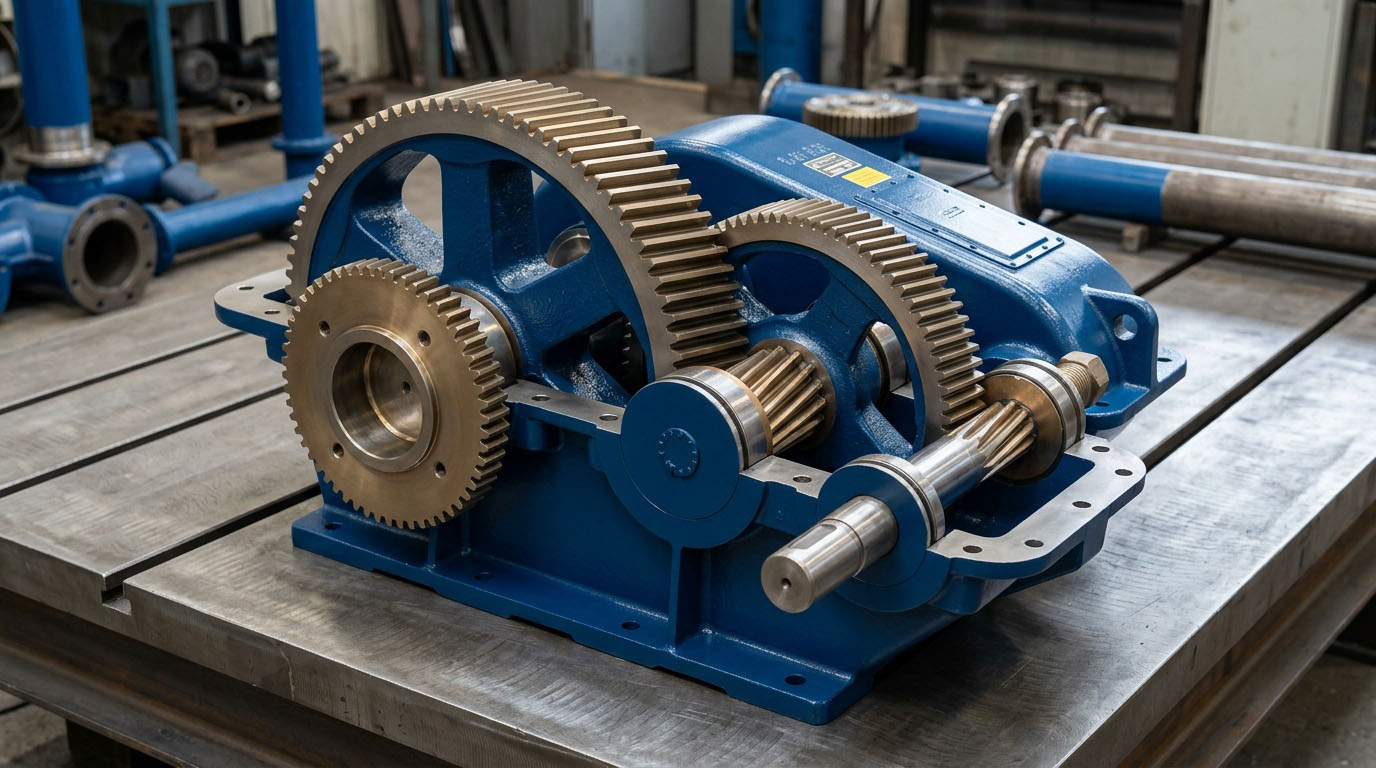

Устройство цилиндрического редуктора

В мире промышленной механики нет ничего более фундаментального, чем передача вращения. Электродвигатель крутится быстро, но с малым усилием, а станку или конвейеру нужно медленно, но с огромной тягой. Именно здесь на сцену выходит редуктор. Это устройство, которое согласовывает характеристики двигателя и исполнительного механизма. Среди всего многообразия конструкций именно цилиндрические редукторы занимают лидирующие позиции благодаря своей надежности и КПД. Классическим примером такого агрегата, который можно встретить на тысячах заводов от Минска до Владивостока, является редуктор 1Ц2У 200. Но чтобы понять, почему он так популярен и как он работает, нужно заглянуть внутрь его корпуса и разобраться в инженерной сути процесса.

Содержание

Что такое цилиндрический редуктор и зачем он нужен

Если говорить простым языком, редуктор — это понижающий трансформатор для вращения. Представьте себе велосипед. Когда вы едете в гору, вы переключаете передачу так, чтобы крутить педали легко, но колесо при этом вращается медленнее. В промышленности задачи стоят схожие, только нагрузки в тысячи раз выше. Цилиндрический редуктор назван так потому, что внутри него установлены зубчатые колеса цилиндрической формы. Оси этих колес параллельны друг другу.

Главная задача такого устройства — понизить количество оборотов на выходе и пропорционально увеличить крутящий момент. При этом редуктор должен делать это с минимальными потерями энергии. Хороший цилиндрический редуктор может иметь коэффициент полезного действия (КПД) до 98%, что делает его невероятно эффективным по сравнению с червячными аналогами, где КПД часто падает до 70-80% из-за высокого трения скольжения.

Принцип работы и передаточное число

В основе работы лежит зацепление зубьев. Маленькое колесо (шестерня), установленное на валу двигателя, вращается быстро. Оно передает движение большому колесу. Поскольку у большого колеса больше зубьев, оно делает один полный оборот медленнее, чем маленькое. Однако сила, с которой оно толкает нагрузку, возрастает.

Эту зависимость описывает формула передаточного числа. Для одноступенчатой передачи она выглядит следующим образом:

i = n1 / n2 = Z2 / Z1

Где:

  • i — передаточное число;
  • n1 — частота вращения ведущего вала (вход);
  • n2 — частота вращения ведомого вала (выход);
  • Z1 — количество зубьев ведущей шестерни;
  • Z2 — количество зубьев ведомого колеса.

Если нам нужно понизить обороты в 10 раз, мы можем сделать шестерню с 20 зубьями, а колесо с 200. Но в реальности такие большие перепады в одной ступени делать невыгодно — редуктор получится слишком громоздким. Поэтому инженеры используют многоступенчатые схемы. Выход первой пары шестерен соединяется со входом второй пары, и так далее. Общее передаточное число равно произведению чисел каждой ступени.

Анатомия механизма: основные узлы

Разбирая устройство цилиндрического редуктора, мы видим несколько критически важных элементов. Каждый из них выполняет свою функцию, и выход из строя любого узла ведет к остановке всей машины.

Корпус и крышка

Это основа всего механизма. Обычно корпус отливается из серого чугуна (марки СЧ15, СЧ20) или сваривается из стали. Чугун предпочтительнее для гашения вибраций. Корпус состоит из двух частей: основания и крышки. Они соединяются болтами. Важная деталь — плоскость разъема. Она должна быть идеально обработана, чтобы масло не вытекало наружу. Для герметизации часто используют силиконовые герметики или специальные прокладки. На корпусе обязательно есть ребра жесткости. Они нужны не только для прочности, но и для увеличения площади охлаждения, так как редуктор в работе нагревается.

Валы

В редукторе обычно три типа валов:

  1. Ведущий вал (быстроходный). Соединяется с электродвигателем. На нем установлена самая маленькая шестерня.
  2. Промежуточный вал. Есть в двух- и трехступенчатых редукторах. На нем сидят и ведомое колесо предыдущей ступени, и ведущая шестерня следующей.
  3. Ведомый вал (тихоходный). Выдает конечный крутящий момент. На нем установлено самое большое колесо.

Валы изготавливаются из качественных конструкционных сталей (например, сталь 45 или 40Х). Они проходят токарную обработку и шлифовку в местах посадки подшипников.

Подшипники

Валы не вращаются просто в отверстиях корпуса — трение было бы катастрофическим. Для поддержки валов используются подшипники качения. В промышленных редукторах чаще всего применяют роликовые конические или цилиндрические подшипники. Они способны выдерживать не только радиальные нагрузки (вес вала и давление зубьев), но и осевые нагрузки, которые возникают при работе косозубых передач.

Уплотнения

В местах выхода валов из корпуса установлены манжетные уплотнения (сальники). Их задача двойная: не выпускать масло наружу и не пускать пыль и влагу внутрь. Пыль, попавшая в масло, работает как абразив и быстро убивает подшипники и зубья.

Типы зубчатых зацеплений

Не все цилиндрические колеса одинаковы. Форма зуба определяет шумность, нагрузочную способность и плавность хода.

Прямозубые колеса

Зубья расположены параллельно оси вращения. Это самый простой и дешевый вариант. Однако при работе в зацепление вступает сразу вся длина зуба. Это вызывает ударную нагрузку и высокий уровень шума. Прямозубые передачи применяют только на низких скоростях или в открытых передачах, где шум не важен.

Косозубые колеса

Зубья нарезаны под углом к оси. При вращении зацепление происходит постепенно: зуб входит в контакт не сразу всей длиной, а плавно. Это обеспечивает:

  • Более плавный ход;
  • Снижение шума и вибрации;
  • Возможность передавать большие нагрузки при тех же габаритах.

Почти все современные закрытые редукторы (включая серию 1Ц2У) используют косозубые передачи. Минус один — возникает осевая сила, которая пытается сдвинуть вал вдоль оси. Эту силу должны гасить подшипники.

Шевронные колеса

Это как два косозубых колеса, соединенных вместе, но с разным направлением зуба (в виде елочки). Осевые силы от левой и правой половин компенсируют друг друга. Это идеальное решение для мощных редукторов, но технология изготовления таких колес сложна и дорога.

Материалы и термообработка

Зубья колес испытывают колоссальные нагрузки. Если сделать их из мягкого металла, они сотрутся за несколько часов. Если из слишком твердого, но хрупкого — они могут выкрошиться при ударе. Поэтому в технологии производства редукторов ключевую роль играет термообработка.

Обычно шестерни (малые колеса) делают более твердыми, чем большие колеса. Это делается для того, чтобы при работе происходила естественная приработка. Мягкое колесо «подстраивается» под твердую шестерню, сглаживая микропогрешности.

Распространенные виды обработки:

  • Улучшение. Закалка с высоким отпуском. Дает хорошую вязкость, но твердость невысока (около 280 HB). Применяется для тихоходных ступеней.
  • Цементация. Насыщение поверхности углеродом с последующей закалкой. Поверхность становится очень твердой (56-62 HRC), а сердцевина остается вязкой. Это лучший вариант для быстроходных ступеней.
  • Азотирование. Насыщение поверхности азотом. Дает высокую твердость и износостойкость без последующей закалки, что уменьшает деформацию детали.
  • Закалка ТВЧ (токами высокой частоты). Позволяет закалить только поверхность зуба, оставив сердцевину мягкой.

Система смазки: кровь механизма

Трение металла о металл без смазки приводит к мгновенному задиру и свариванию деталей. В цилиндрических редукторах чаще всего применяется картерная система смазки. Нижняя часть больших колес погружена в масляную ванну. При вращении колесо захватывает масло и разбрызгивает его внутри корпуса. Масло попадает на зубья других колес, на подшипники и стенки корпуса.

Для подшипников, которые находятся высоко и не омываются брызгами, часто делают специальные каналы в корпусе или используют пластичные смазки, хотя в современных моделях стараются обеспечивать смазку всех узлов маслом.

Важнейший параметр масла — вязкость. Она подбирается в зависимости от окружной скорости и нагрузки. Если масло слишком жидкое, пленка разорвется, и начнется износ. Если слишком густое, редуктор будет перегреваться из-за сопротивления вращению в масле.

Классификация и маркировка (на примере 1Ц2У)

Чтобы не запутаться в моделях, в СНГ принята система обозначений по ГОСТ. Давайте расшифруем популярный редуктор 1Ц2У 200, чтобы понять логику инженеров.

СимволЗначение
1 Номер разработки или модификации (в данном случае первая серия).
Ц Тип передачи: Цилиндрическая.
2 Количество ступеней: 2-ступенчатый.
У Тип зацепления: У — эвольвентное (в данном контексте часто означает усовершенствованное или просто тип зубьев, в старых ГОСТ могло означать расположение валов, но для 1Ц2У это стандартное обозначение серии).
200 Межосевое расстояние тихоходной ступени в миллиметрах. Это главный габаритный параметр, определяющий мощность.

Существуют и другие распространенные типы:

  • 1Ц2У — двухступенчатые, горизонтальные. Самые массовые.
  • 1Ц3У — трехступенчатые. Обеспечивают большое передаточное число (до 80 и выше).
  • 1Ц4У — четырехступенчатые. Для сверхбольших передаточных чисел.
  • Ц2У — без цифры 1 в начале, часто более старые или модифицированные версии.

Также важно расположение валов. Они могут быть соосными (вход и выход на одной линии) или развернутыми (параллельно, но со смещением). В серии 1Ц2У валы обычно развернуты по схеме «свернутой» или «развернутой» передачи.

Эксплуатация и типичные проблемы

Даже самый надежный редуктор требует внимания. Статистика поломок показывает, что 80% проблем связаны с неправильной эксплуатацией, а не с браком завода.

Период обкатки

Новый редуктор нельзя сразу нагружать на 100%. Первые 50-100 часов работы — это период приработки. В это время микронеровности на зубьях сглаживаются. Рекомендуется работать в щадящем режиме (50-70% нагрузки) и обязательно проверить масло после первых 250 часов работы. В нем будет много металлической стружки от приработки — это нормально, но масло нужно слить и заменить на чистое.

Контроль уровня масла

Самая частая ошибка — работа без масла или с недостаточным уровнем. На корпусе есть масляный указатель (стеклянный или щуп). Уровень должен быть строго по метку. Если масла мало, нижнее колесо не захватывает его, и смазка прекращается. Если масла слишком много, возникает вспенивание и перегрев.

Типичные неисправности

  • Шум и стук. Чаще всего говорит об износе подшипников или нарушении зацепления зубьев (появился люфт).
  • Нагрев корпуса. Если корпус горячий (выше 80-90 градусов), причин может быть несколько: слишком густое масло, перелив масла, износ подшипников или чрезмерная нагрузка.
  • Течь масла. Износ сальников, переполнение картера или засорение сапуна. Сапун — это маленький клапан для выравнивания давления. Если он забился пылью, внутри создается избыточное давление, которое выдавливает масло через сальники.
  • Выкрашивание зубьев. Возникает при перегрузках или усталости металла. Требует замены зубчатой пары.

Заключение

Цилиндрический редуктор — это шедевр инженерной мысли, который, несмотря на кажущуюся простоту, требует глубокого понимания физики процессов. От качества стали и точности нарезки зубьев до вязкости масла и чистоты сапуна — каждая деталь влияет на ресурс механизма. Понимание устройства, например, того же редуктора 1Ц2У 200, позволяет не просто менять агрегат при поломке, а прогнозировать его поведение, правильно подбирать режимы работы и значительно продлевать срок службы оборудования. В мире, где простои стоят огромных денег, надежность редуктора становится фактором экономической безопасности предприятия.
