Правильная регулировка червячного редуктора и требования завода к регулированию привода

Введение

Червячные редукторы широко применяются в промышленном оборудовании, конвейерных линиях и подъёмных механизмах благодаря компактности и высокому передаточному числу. Однако даже самый надёжный агрегат требует грамотной настройки: неправильная регулировка приводит к перегреву, повышенному износу и преждевременному выходу из строя. Если вы планируете купить редуктор Ч 125, заранее изучите рекомендации производителя — это сэкономит время и средства на последующем обслуживании. В материале мы подробно разберём, как выполнить регулировку в соответствии с заводскими стандартами, какие инструменты понадобятся и на какие параметры обратить особое внимание.

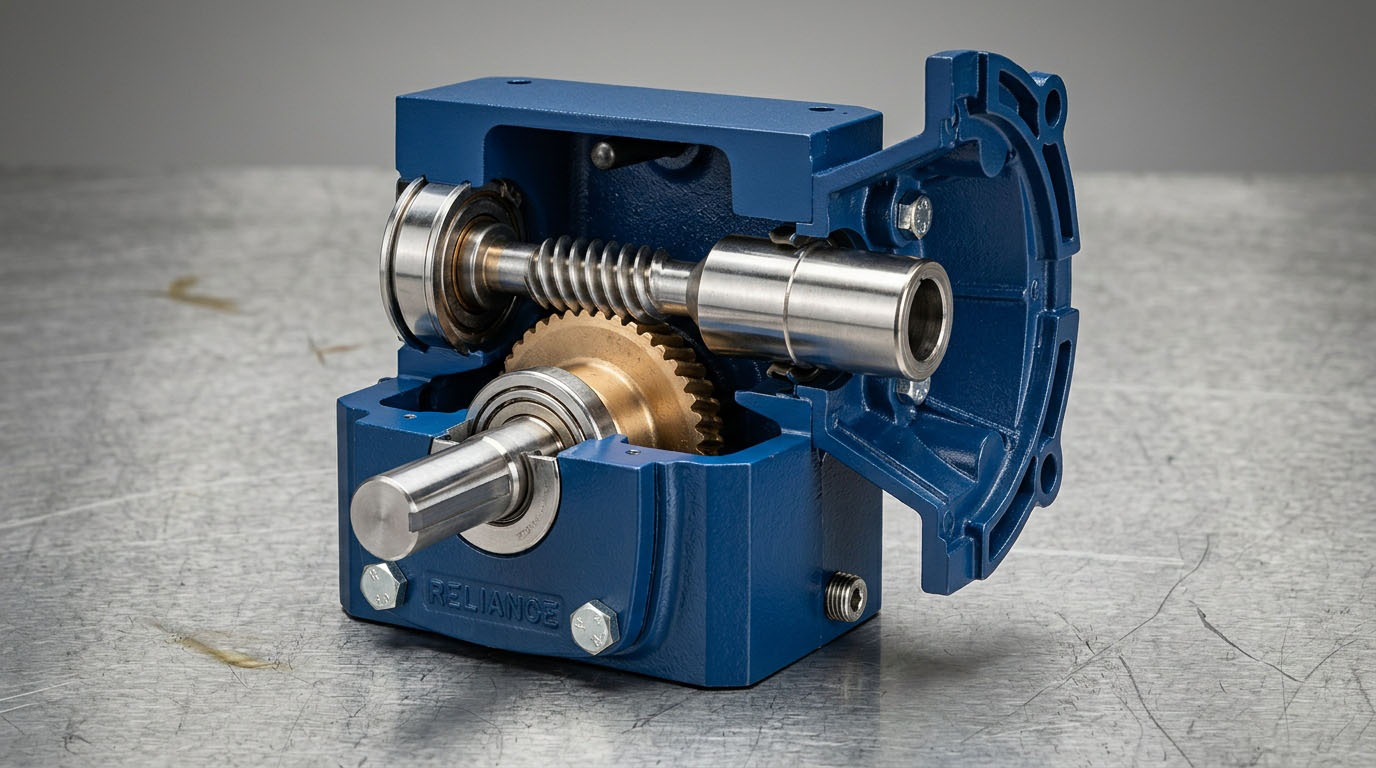

Что такое червячный редуктор и зачем нужна регулировка

Червячный редуктор — это механизм, передающий вращение между пересекающимися осями с помощью червяка (винта) и червячного колеса. Главная особенность — самоторможение и плавность хода, но есть и обратная сторона: чувствительность к соосности и натяжению. Регулировка решает три задачи:

• обеспечить правильное зацепление пары «червяк–колесо»;
• выставить оптимальный осевой и радиальный зазор;
• предотвратить перегрев из-за избыточного трения.

Без точной настройки КПД редуктора падает на 15–20%, а ресурс смазки сокращается вдвое.

Требования завода-изготовителя

Производители, включая заводы, выпускающие серию Ч, формулируют чёткие условия регулировки. Нарушение этих норм лишает гарантии. Основные требования:

• соосность валов двигателя и редуктора — не более 0,05 мм на 100 мм длины;
• осевой зазор червячного колеса — 0,03–0,08 мм (зависит от типоразмера);
• момент вращения на холостом ходу не должен превышать паспортное значение более чем на 10%;
• температура корпуса при номинальной нагрузке — не выше +80 °C;
• использование смазки, указанной в руководстве (обычно ТАД-17 или аналоги).

Важно: все замеры проводятся после 30–60 минут обкатки на холостом ходу.

Пошаговая инструкция по регулировке

Работы выполняются в следующем порядке:

1. Подготовка: очистка посадочных поверхностей, проверка комплектности, прогрев редуктора до рабочей температуры.
2. Проверка соосности: используйте лазерный нивелир или индикатор часового типа. Допустимое смещение — до 0,05 мм.
3. Регулировка осевого зазора червячного колеса:
   • ослабьте контргайки регулировочных винтов;
   • плавно поджимайте винты, контролируя зазор индикатором;
   • зафиксируйте положение контргайками с моментом затяжки по паспорту.
4. Проверка зацепления: нанесите краску на зубья колеса, проверните вал — пятно контакта должно занимать 50–70% высоты зуба.
5. Контроль момента вращения: подключите динамометрический ключ, измерьте усилие на холостом ходу.
6. Финальная сборка: установите крышки, залейте масло до уровня, проверьте герметичность.

Формула расчёта допустимого осевого зазора:

S = 0,002 × D + 0,03

где S — зазор в мм, D — делительный диаметр червячного колеса в мм.

Типичные ошибки и как их избежать

Даже опытные специалисты допускают промахи. Вот самые частые:

• Перетяжка подшипников — приводит к перегреву и вытеканию смазки. Решение: используйте динамометрический ключ и сверяйтесь с таблицей моментов.
• Игнорирование температурного расширения — зазоры, выставленные «на холодную», могут исчезнуть при нагреве. Решение: проводите финальную проверку после прогрева.
• Неправильный подбор смазки — густые масла увеличивают сопротивление, жидкие не удерживаются в зоне зацепления. Решение: строго следуйте рекомендациям завода.
• Экономия на инструменте — «на глаз» отрегулировать редуктор невозможно. Решение: индикаторы, щупы и нивелиры — обязательный минимум.

Контроль качества после регулировки

После сборки выполните комплексную проверку:

• запустите редуктор на холостом ходу на 30 минут, контролируя вибрацию и шум;
• измерьте температуру корпуса в трёх точках — разброс не более 5 °C;
• проверьте отсутствие утечек масла через сальники и соединения;
• при нагрузке убедитесь, что рост температуры не превышает 1 °C в минуту.

Если параметры выходят за рамки — остановите агрегат и повторите регулировку.

Таблица допустимых параметров для редукторов серии Ч

Заключение

Грамотная регулировка червячного редуктора — это не просто формальность, а инвестиция в надёжность всего привода. Соблюдение заводских требований, использование правильного инструмента и внимательный контроль на каждом этапе позволяют увеличить межремонтный интервал в 1,5–2 раза. Не экономьте на настройке: час работы квалифицированного специалиста обходится дешевле, чем простой линии или замена вышедшего из строя узла. Если сомневаетесь в своих силах — обратитесь в сервисный центр, авторизованный производителем. Помните: правильный монтаж и регулировка — залог того, что редуктор отработает весь заявленный ресурс без сбоев.
