Требования к промышленным редукторам: ГОСТ, ТУ и реальная практика

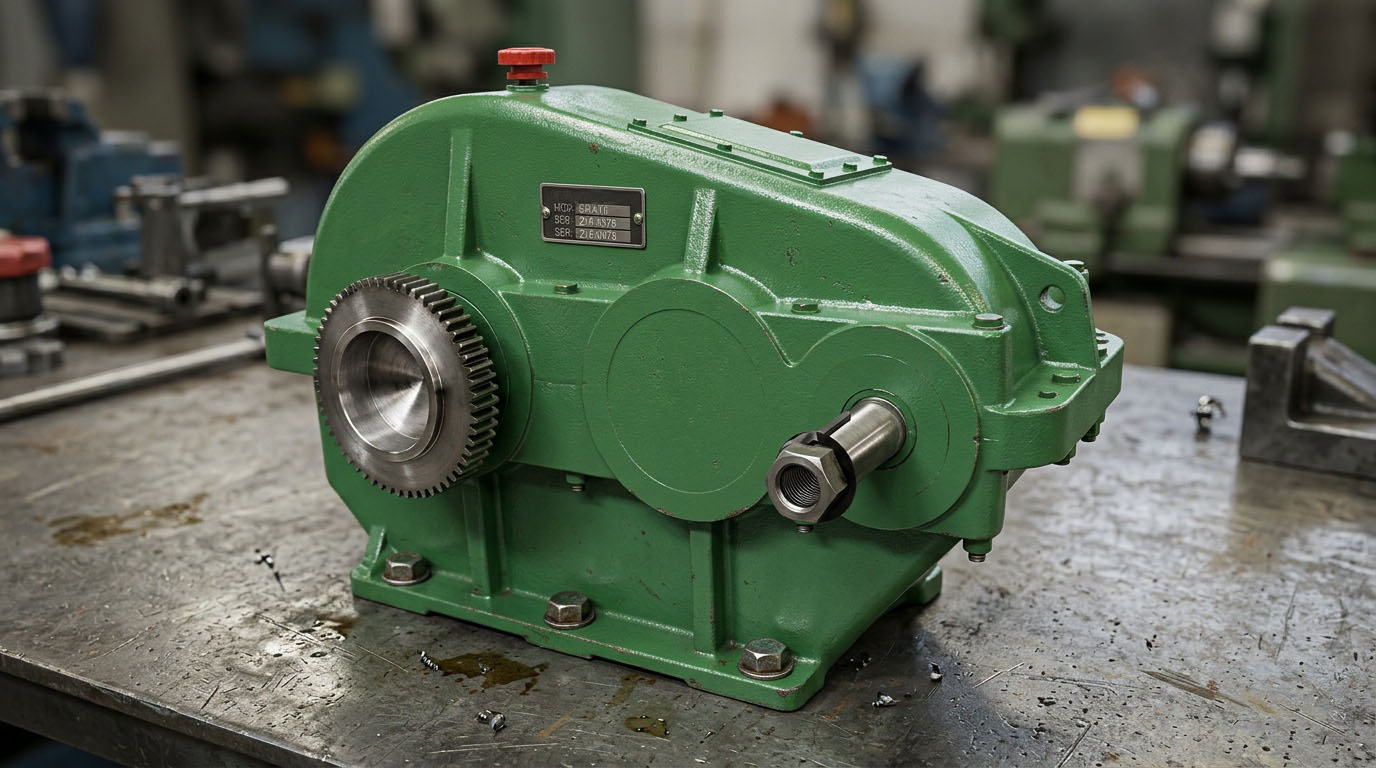

Промышленный редуктор — это сердце любого механизма, где нужно передать вращение от двигателя к рабочему органу, изменив скорость или усилие. От его надежности зависит, встанет ли конвейер, остановится ли насос или продолжит ли работать буровая установка. Когда перед инженером встает задача купить редуктор, он смотрит не только на цену и габариты. Первое, на что падает взгляд специалиста — это соответствие нормативной документации. В мире станков и машин нет места импровизации, поэтому каждый винтик и каждая шестерня должны отвечать строгим правилам, прописанным в государственных стандартах или технических условиях.

Содержание

• Введение: Зачем нужны стандарты
• Битва документов: ГОСТ против ТУ
• Ключевые технические параметры
• Требования к материалам и термообработке
• Надежность и ресурс работы
• Эксплуатационные характеристики
• Контроль качества на производстве
• Заключение

Введение: Зачем нужны стандарты

Представьте себе ситуацию: вы заказываете партию редукторов для новой линии розлива. Через месяц один из них ломается. Остановка линии стоит тысячи долларов в час. Кто виноват? Конструктор, который неверно рассчитал нагрузку? Металлург, который сэкономил на легировании стали? Или сборщик, который перетянул болты? Чтобы избежать таких ситуаций, существуют единые требования.

Стандарты нужны для того, чтобы язык инженеров был понятен всем. Если в чертеже написано "сталь 40Х", любой металлург в стране знает, что это за сплав, какими свойствами он обладает и как его обрабатывать. Если указано "класс точности 6 по ГОСТ", зуборезчик поймет, какой допуск ему нужно выдержать. Без этих правил производство превратилось бы в хаос, где каждый завод делал бы детали по своему разумению, и собрать их вместе было бы невозможно.

Требования к редукторам делятся на несколько больших блоков:

• Геометрические параметры (размеры, допуски).
• Механические свойства (прочность, твердость).
• Эксплуатационные характеристики (шум, нагрев, КПД).
• Требования к безопасности и экологии.

Давайте разберем каждый блок подробнее, чтобы понять, что на самом деле скрывается за сухими цифрами в паспорте изделия.

Битва документов: ГОСТ против ТУ

Часто в спецификациях можно встретить аббревиатуры ГОСТ и ТУ. Новичку может показаться, что это одно и то же, но разница принципиальна.

ГОСТ (Государственный стандарт) — это документ, утверждаемый на межгосударственном уровне. Он описывает общие требования к изделиям определенного типа. Например, ГОСТ Р 50891-96 "Редукторы общемашиностроительного применения. Общие технические условия". Это своего рода конституция для редукторов. Если изделие делается по ГОСТу, это гарантирует, что оно соответствует усредненным, проверенным временем нормам безопасности и качества. ГОСТы обычно описывают типовые решения: цилиндрические, конические, червячные редукторы стандартных типоразмеров.

ТУ (Технические условия) — это документ, который разрабатывает сам производитель. ТУ необходим, когда изделие уникально, модернизировано или не вписывается в рамки существующего ГОСТа. Например, если завод решил сделать редуктор из нового композитного материала или с измененной формой корпуса для лучшей теплоотдачи, он пишет под это изделие свои ТУ.

Важный нюанс: требования в ТУ не могут быть ниже, чем в соответствующих ГОСТах. Они могут быть только выше или специфичнее. Однако на практике иногда встречается обратное: недобросовестные производители пишут "мягкие" ТУ, чтобы удешевить производство. Поэтому опытный закупщик всегда сравнивает параметры в ТУ с эталонными значениями ГОСТ.

Сравним подходы в таблице:

Ключевые технические параметры

Любой редуктор оценивается по набору цифр. Это его паспортные данные. Ошибка в расчете хотя бы одного параметра может привести к катастрофе.

Передаточное число (i)

Это отношение скорости вращения входного вала к скорости выходного. Формула проста:

i = n_вх / n_вых

Где n_вх — обороты двигателя, а n_вых — обороты рабочего органа. Требования ГОСТ жестко регламентируют ряды передаточных чисел. Нельзя просто взять и сделать редуктор с числом 13,75, если стандарт предлагает 12,5 или 16. Это нужно для унификации запчастей. Если вы сломаете шестерню в редукторе стандарта 1МЦ2У, вы легко найдете замену. Если передаточное число "самопальное", придется вытачивать шестерню на заказ, что долго и дорого.

Крутящий момент (T)

Самый важный параметр для прочности. Это сила, с которой редуктор крутит вал. Измеряется в Ньютон-метрах (Н·м). Требования к крутящему моменту напрямую связаны с запасом прочности. Стандарты требуют, чтобы редуктор мог выдерживать кратковременные перегрузки (например, пусковой момент двигателя) без разрушения зубьев.

Обычно в документации указывают номинальный момент и максимальный допустимый. Превышение максимального момента ведет к срезу зубьев или поломке валов.

Коэффициент полезного действия (КПД)

Показывает, какая часть энергии двигателя теряется на трение и нагрев внутри редуктора.

• Цилиндрические редукторы: КПД до 98% (очень эффективные).
• Конические: около 95-97%.
• Червячные: от 50% до 90% (сильно зависит от передаточного числа).

Требования к КПД важны с точки зрения энергоэффективности. В больших промышленных масштабах потеря даже 5% энергии выливается в огромные счета за электричество. Современные стандарты (особенно европейские, но и российские тоже) подталкивают производителей улучшать качество обработки зубьев и использовать лучшие смазки, чтобы снизить потери на трение.

Требования к материалам и термообработке

Сердце редуктора — это зубчатая передача. Именно она воспринимает основные нагрузки. Требования к материалам здесь самые строгие.

Зубчатые колеса чаще всего делают из сталей марок 40Х, 45, 20ХН3А, 18ХГТ. Выбор зависит от нагрузки. Для тихоходных ступеней, где моменты огромные, используют легированные стали с последующей цементацией или азотированием. Это создает твердую корку на поверхности зуба (для износоустойчивости) и вязкую сердцевину (чтобы зуб не сломался от удара).

Твердость рабочих поверхностей по ГОСТ должна быть не менее HRC 45-50 для закаленных колес. Для червячных пар часто используют комбинацию: стальной червяк (твердый) и бронзовое колесо (мягкое). Это нужно, чтобы при трении изнашивалось более дешевое и легко заменяемое бронзовое колесо, а не стальной червяк.

Корпуса редукторов обычно делают из серого чугуна (СЧ15, СЧ20) или сварной стали. Чугун хорош тем, что гасит вибрации и хорошо отводит тепло. Сталь прочнее, но требует качественной сварки и обработки, чтобы корпус не "повело" при нагреве.

Особое внимание уделяется валам. Они должны быть прямыми, как струна. Допуск на биение вала измеряется в сотых долях миллиметра. Если вал будет кривым, подшипники разлетятся через пару дней работы, а сальники начнут течь.

Надежность и ресурс работы

Сколько должен работать редуктор? В идеале — вечно. Но в реальности у всего есть предел. ГОСТы устанавливают понятие "назначенный ресурс". Для общепромышленных редукторов это обычно 25 000 – 50 000 часов работы.

Что входит в понятие надежности?

1. Отказоустойчивость. Вероятность того, что редуктор проработает заданное время без поломок. Обычно стремятся к показателю 0.95 и выше.
2. Ремонтопригодность. Конструкция должна позволять заменить подшипник или сальник без демонтажа всего редуктора с фундамента. Разъемные корпуса, доступные маслосливные пробки — все это требования эргономики и ремонтопригодности.
3. Сохраняемость. Редуктор может лежать на складе годами. Требования к консервации (покрытию смазкой и упаковке) гарантируют, что через 3 года хранения он не заржавеет и запустится с первого раза.

Один из главных врагов долговечности — усталость металла. Зуб шестерни испытывает миллионы циклов нагрузки. Микротрещины растут незаметно, пока зуб не выкрошится. Расчет на контактную выносливость — обязательная часть проектирования по ГОСТ.

Эксплуатационные характеристики

Когда редуктор уже собран и запущен, в дело вступают требования к его поведению в среде.

Шум и вибрация

Гудящий редуктор — признак болезни. Высокий уровень шума говорит о неправильном зацеплении зубьев, плохой балансировке валов или низком качестве подшипников. Для разных классов точности существуют допустимые уровни звукового давления. Например, для редукторов точности 6-7 уровня шум не должен превышать определенных децибел на расстоянии 1 метра. Вибрация опасна тем, что она расшатывает фундамент и крепления, что может привести к аварии.

Температурный режим

При работе редуктор греется. Это нормально. Но температура масла в картере не должна превышать 80-90 градусов Цельсия (для минеральных масел). Если температура выше, масло теряет свои свойства, превращаясь в воду, и смазка перестает работать. Начинается сухой износ. Поэтому в требованиях часто прописывают необходимость установки ребер охлаждения на корпусе или даже вентиляторов обдува для мощных редукторов.

Герметичность

Масло не должно вытекать наружу, а пыль и вода — попадать внутрь. Требования к уплотнениям (сальникам, манжетам) очень строгие. Редуктор должен выдерживать работу во влажной среде, запыленных цехах и даже при кратковременном погружении в воду (для некоторых спецсерий). Класс защиты IP (например, IP54 или IP65) регламентирует эту способность.

Контроль качества на производстве

Как завод гарантирует, что редуктор соответствует всем этим требованиям? Через систему контроля качества (ОТК).

Процесс проверки выглядит так:

• Входной контроль. Проверяется вся входящая сталь, чугун, подшипники и масла. Берутся пробы, делается спектральный анализ металла.
• Пооперационный контроль. На каждом станке рабочий или мастер проверяет деталь. Штангенциркули, микрометры, зубомеры. Особенно тщательно проверяют профиль зуба после нарезки.
• Приемочные испытания. Готовый редуктор собирают и запускают на стенде. Он должен проработать несколько часов под нагрузкой (или на холостом ходу, в зависимости от типа). В это время измеряют:

— Температура нагрева корпусов.
— Уровень шума (шумомером).
— Отсутствие течей масла.
— Легкость вращения валов.

Только после прохождения всех тестов на редуктор ставится пломба ОТК и выдается паспорт. Без этого документа эксплуатация оборудования на многих предприятиях запрещена правилами техники безопасности.

Заключение

Требования к промышленным редукторам, прописанные в ГОСТ и ТУ — это не просто набор цифр для галочки. Это концентрированный опыт поколений инженеров, оплаченный авариями и простоями. Соблюдение этих норм гарантирует, что механизм будет работать предсказуемо, безопасно и долго.

Для заказчика понимание этих требований — ключ к экономии денег. Покупая дешевый редуктор "без документов" или с сомнительными ТУ, вы рискуете получить устройство, которое выйдет из строя в самый неподходящий момент. Качественный редуктор, соответствующий всем стандартам по материалам, точности изготовления и сборки, окупается многократно за счет отсутствия ремонтов и простоя производства.

Поэтому, выбирая оборудование, всегда запрашивайте паспорт изделия, сверяйте маркировку сталей и не стесняйтесь спрашивать о результатах заводских испытаний. В промышленной механике доверяй, но проверяй.
