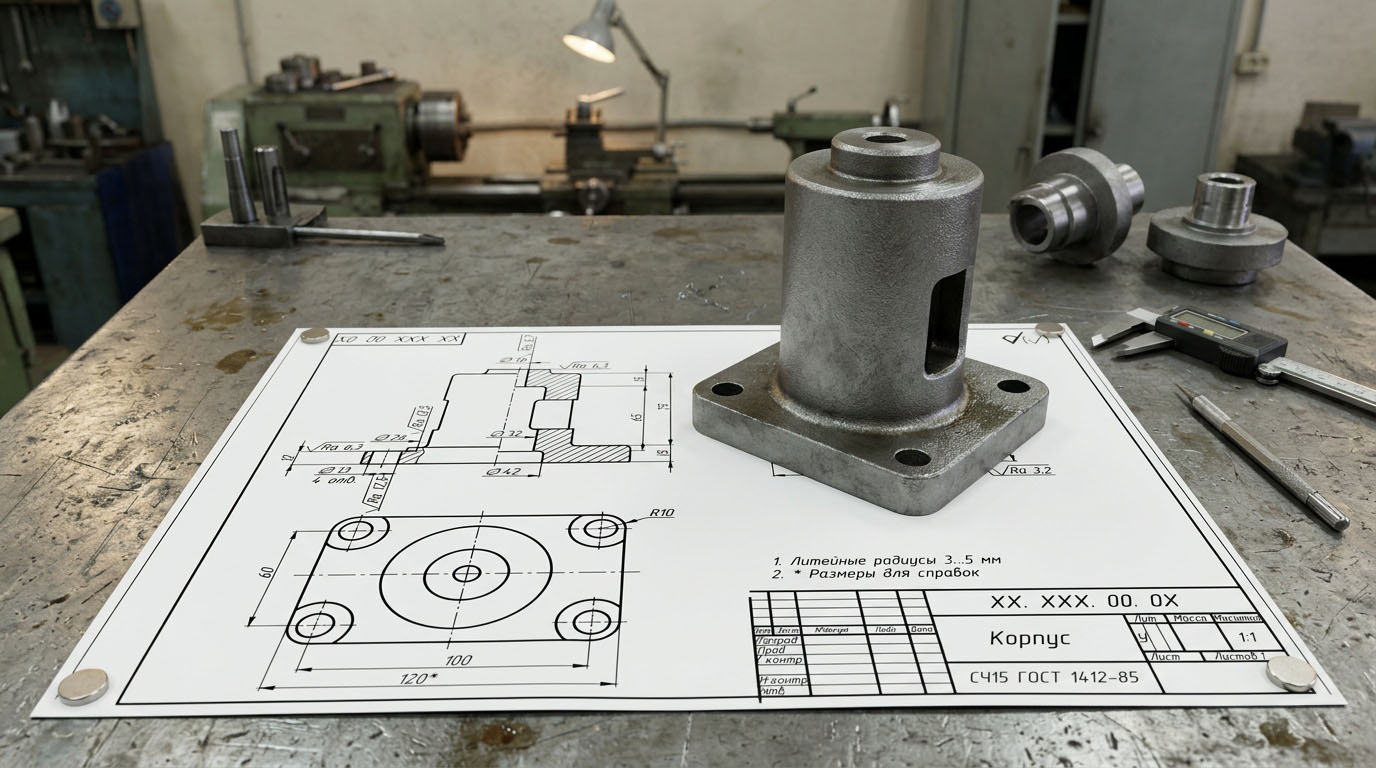

В мире металлообработки чертеж детали — это не просто бумага с линиями, а точная инструкция для создания изделия. Каждый размер, допуск и обозначение имеют значение, ведь от них зависит, будет ли деталь работать в узле. Если вы планируете заказать металлообработку, понимание чертежей поможет вам контролировать качество и сроки. В этой статье мы разберем, как читать чертежи, определять размеры и избегать распространенных ошибок.
Чертеж детали — это графический документ, выполненный по единым стандартам (ГОСТ, ISO), который содержит всю информацию для изготовления изделия. Он включает:
Без чертежа невозможно обеспечить взаимозаменяемость деталей и точность сборки. Это особенно важно в серийном производстве, где каждая деталь должна подходить к узлу без подгонки.
Любой чертеж строится по строгим правилам. Вот ключевые компоненты:
| Элемент | Назначение |
|---|---|
| Основные виды | Показывают форму детали спереди, сверху, сбоку |
| Размерные линии | Указывают габариты и расстояния между элементами |
| Выносные элементы | Увеличивают мелкие или сложные участки для наглядности |
| Шероховатость | Обозначает качество обработки поверхности |
| Допуски | Задают допустимые отклонения от номинала |
Все линии на чертеже имеют значение: сплошные толстые — видимый контур, штриховые — невидимый, штрихпунктирные — оси симметрии.
Размеры на чертеже указываются в миллиметрах без обозначения единицы. Важно различать:
Формула допуска:
T = Dmax - Dmin
где T — допуск, Dmax и Dmin — предельные размеры.
Допуски обозначаются буквенно-цифровыми кодами: H7, g6, js8. Первая буква указывает на поле допуска отверстия или вала, цифра — на квалитет точности.
Чтобы правильно интерпретировать чертеж, следуйте простому плану:
Пример чтения размера: Ø25H7 означает отверстие диаметром 25 мм с полем допуска H7. По таблицам ГОСТ находим: верхнее отклонение +0,021 мм, нижнее 0 мм.
Помимо размеров, чертеж содержит символы, которые критичны для качества:
| Обозначение | Значение | Пример применения |
|---|---|---|
| Ra 1.6 | Шероховатость поверхности, среднее арифметическое отклонение профиля | Посадочные поверхности подшипников |
| ⏥ 0.05 A | Допуск перпендикулярности относительно базы A | Торцы валов |
| ◎ Ø0.02 | Допуск соосности | Отверстия под крепеж |
| // 0.1 | Допуск параллельности | Направляющие поверхности |
Базы обозначаются заглавными буквами в рамке: A, B, C. От них отсчитываются допуски расположения.
Чтобы быстрее освоить чтение чертежей, запомните:
Даже опытные специалисты иногда ошибаются. Вот чего стоит избегать:
Умение читать чертежи — базовый навык для всех, кто работает с металлообработкой. Это экономит время, снижает количество брака и помогает говорить на одном языке с конструкторами. Помните: каждый символ на чертеже несет смысл, а точность в деталях определяет надежность всего изделия. Освоив основы, вы сможете не только контролировать производство, но и вносить предложения по оптимизации конструкции.
