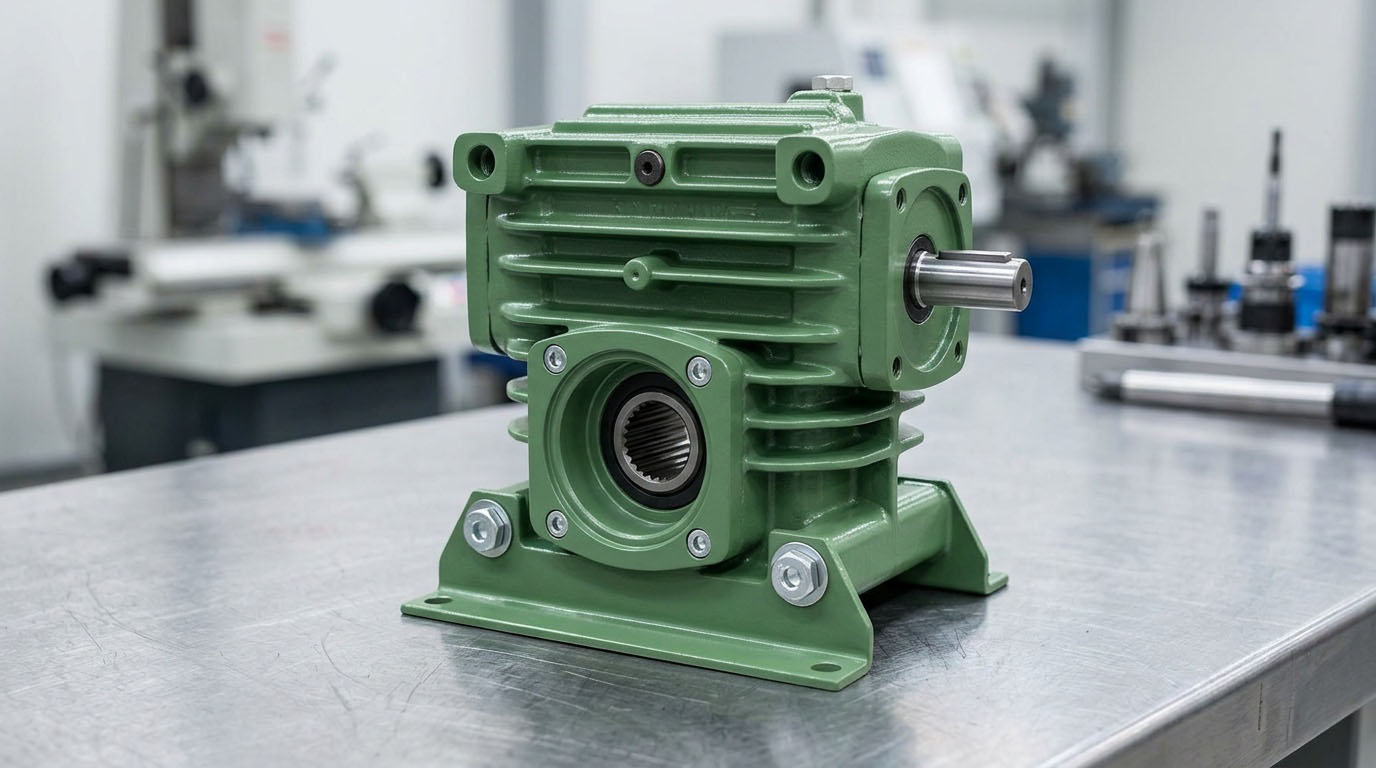

Малогабаритные редукторы: Маленькие гиганты большой механики

В мире, одержимом миниатюризацией, где каждый миллиметр на вес золота, инженерная мысль находит самые изящные решения. Мы привыкли видеть огромные промышленные агрегаты, способные сдвигать горы, но настоящий технологический прорыв часто скрыт в деталях размером с монету. Когда речь заходит о классике советского машиностроения, многие вспоминают массивный редуктор Ч-40, который десятилетиями верой и правдой служил в приводах конвейеров и мешалок. Однако современность диктует иные правила: сегодня нам нужны механизмы, которые помещаются в корпус смарт-часов, управляют линзами дронов или приводят в движение суставы гуманоидных роботов. Малогабаритные редукторы — это не просто уменьшенная копия больших собратьев, это совершенно иной класс устройств, где физику процессов приходится переосмысливать заново.

Содержание

• Введение: Почему размер имеет значение
• Основные типы малогабаритных редукторов
• Физика в миниатюре: формулы и параметры
• Материалы и технологии производства
• Где они живут: сферы применения
• Проблемы миниатюризации
• Будущее микро-механики

Введение: Почему размер имеет значение

Представьте себе хирургического робота, который проводит операцию на сердце через прокол диаметром в несколько миллиметров. Или камеру смартфона, которая плавно и бесшумно наводит фокус за доли секунды. В основе всех этих действий лежит механика. Электромотор сам по себе часто бесполезен без редуктора. Моторы, особенно высокооборотистые, выдают огромный скорость, но ничтожный крутящий момент. Задача редуктора — пожертвовать скоростью ради силы.

В больших механизмах эту задачу решать относительно просто: можно увеличить диаметр шестерен, использовать более вязкое масло, сделать корпус толще. Но в малогабаритных редукторах (МГР) мы сталкиваемся с жесткими ограничениями. Здесь работает закон квадрата-куба: при уменьшении размеров в 10 раз площадь поверхности уменьшается в 100 раз, а объем — в 1000 раз. Это значит, что отводить тепло становится критически сложно, а прочность материалов ведет себя иначе.

Малогабаритный редуктор — это компромисс. Инженеры постоянно балансируют между мощностью, долговечностью, шумом и габаритами. Если в большом редукторе люфт (зазор между зубьями) в 0.1 мм считается нормой, то в микро-редукторе для оптического прибора такой зазор станет фатальной ошибкой, делающей устройство бесполезным.

Основные типы малогабаритных редукторов

Не все редукторы одинаково полезны в малых размерах. Некоторые конструкции просто не масштабируются вниз. Давайте рассмотрим основные типы, которые доминируют в мире микро-механики.

1. Планетарные редукторы

Это, пожалуй, самый популярный тип для задач, где нужна высокая плотность мощности. Конструкция напоминает Солнечную систему: в центре находится "солнце" (центральная шестерня), вокруг него вращаются "планеты" (сателлиты), которые зацеплены с внешним кольцом ("коронной" шестерней).

Почему они хороши для малых размеров?

• Нагрузка распределяется между несколькими сателлитами (обычно их 3 или 4). Это позволяет передавать большой момент при малых размерах шестерен.
• Входной и выходной валы соосны, что экономит место в конструкции устройства.
• Высокий КПД (до 97% на одной ступени).

Однако планетарные редукторы сложны в сборке. Требуется высокая точность изготовления всех компонентов, иначе нагрузка распределится неравномерно, и одна шестерня выйдет из строя первой.

2. Червячные редукторы

Здесь передача движения происходит между винтом (червяком) и зубчатым колесом. Это классика, к которой относится и упомянутый нами ранее тип Ч-40, но в миниатюрном исполнении.

Особенности:

• Самоблокировка. Если крутить выходной вал, червяк не провернется. Это полезно для удержания нагрузки без тормоза (например, в подъемных механизмах жалюзи).
• Компактность поперечного сечения.
• Низкий уровень шума.

Минус: Низкий КПД из-за сильного трения скольжения. В маленьких размерах это приводит к быстрому нагреву и износу, поэтому для высокоскоростных применений они подходят меньше.

3. Волновые редукторы (Harmonic Drive)

Это вершина инженерной мысли для робототехники. Здесь нет классического зацепления жестких зубьев. Работает за счет деформации гибкого элемента.

Конструкция состоит из трех основных частей:

1. Генератор волн (эллиптический подшипник).
2. Гибкое колесо (тонкостенная чашка с зубьями).
3. Жесткое колесо (внутреннее кольцо с зубьями).

Генератор деформирует гибкое колесо в эллипс, и зубья входят в зацепление с жестким колесом только в двух точках. При вращении генератора точка зацепления бежит по кругу, заставляя гибкое колесо вращаться с огромным замедлением.

Преимущества:

• Нулевой люфт (или близкий к нулю). Это критически важно для точных роботов.
• Огромное передаточное число в одной ступени (от 1:50 до 1:320).
• Высокая жесткость на кручение.

4. Циклоидальные редукторы

Похожи на волновые, но используют эксцентриковое движение дисков с особым профилем. Они очень прочные, выдерживают ударные нагрузки, но сложнее в изготовлении и часто дороже.

Физика в миниатюре: формулы и параметры

Чтобы понять, как выбрать или спроектировать малогабаритный редуктор, нужно оперировать конкретными величинами. В отличие от больших механизмов, здесь каждый параметр влияет на другие гораздо сильнее.

Передаточное число

Это главная характеристика. Она показывает, во сколько раз редуктор снижает скорость и увеличивает момент. Обозначается буквой i.

Для простой пары шестерен формула выглядит так:

i = Z2 / Z1

Где Z2 — число зубьев ведомого колеса, Z1 — число зубьев ведущего.

В многоступенчатых редукторах (когда шестерен много) общее передаточное число равно произведению передаточных чисел каждой ступени:

i_total = i1 * i2 * ... * in

В малогабаритных редукторах часто стремятся получить большое i в малом объеме. Поэтому планетарные и волновые схемы выигрывают у обычных цилиндрических.

Крутящий момент

Момент на выходе (T_out) зависит от момента на входе (T_in), передаточного числа и КПД:

T_out = T_in * i * η

Где η (эта) — коэффициент полезного действия. В маленьких редукторах потери на трение могут быть существенными, особенно в червячных передачах, где КПД может падать до 40-50%.

Люфт (Backlash)

Это угол поворота выходного вала при зафиксированном входном. Простыми словами: насколько можно повернуть вал "вхолостую", прежде чем механизм начнет передавать усилие в обратную сторону.

Для обычных моторов люфт в 1-2 градуса допустим. Для робота-манипулятора, который должен поставить микрочип, люфт в 5 угловых минут (0.08 градуса) уже может быть проблемой. В волновых редукторах люфт измеряется в секундах дуги.

Сравнительная таблица характеристик

Тип редуктора	Передаточное число (одна ступень)	КПД (%)	Люфт	Стоимость
Цилиндрический редуктор	3 - 10	95 - 98	Средний	Низкая
Планетарный мотор-редуктор	3 - 12	90 - 97	Низкий	Средняя
Червячный редуктор	5 - 100	40 - 80	Средний	Низкая
Волновой	50 - 320	70 - 85	Очень низкий	Высокая

Материалы и технологии производства

Когда вы держите в руках маленький редуктор, вы можете не заметить, из чего он сделан, но именно материалы определяют его жизнь. В больших редукторах часто используют чугун для корпусов и легированные стали для шестерен. В микро-мире правила меняются.

Металлы

Для шестерен, испытывающих высокие нагрузки, используются специальные стали с последующей цементацией (насыщением поверхности углеродом) и закалкой. Это делает поверхность твердой, а сердцевину вязкой, чтобы зуб не сломался от удара. В прецизионных редукторах применяют нержавеющие стали или титановые сплавы, если важна коррозионная стойкость или вес.

Особое внимание уделяется подшипникам. В малых размерах часто используются шарикоподшипники с минимальным сечением или даже керамические подшипники, которые меньше весят и не боятся высоких температур.

Инженерные пластики

Не стоит думать, что пластик — это удел дешевых игрушек. Современные полимеры, такие как POM (полиоксиметилен), PEEK (полиэфирэфиркетон) или нейлон с армированием, творят чудеса.

Зачем использовать пластик в редукторах?

• Шумоподавление. Пластик гасит вибрации. Редуктор в офисном принтере или стеклоподъемнике автомобиля должен работать тихо.
• Самосмазываемость. Некоторые пластики работают без масла, что критично для пищевых производств или чистой комнаты (где масло может загрязнить продукцию).
• Цена и вес. Литье пластмассовых шестерен дешевле обработки металла, а весят они в разы меньше.

Однако у пластика есть враг — тепло. При высоких нагрузках пластиковая шестерня может расплавиться или деформироваться, поэтому их применение ограничено по мощности.

Технологии изготовления

Как сделать шестеренку диаметром 2 миллиметра с точностью до микрона?

1. Нарезка зубьев. Классический метод, но для микро-шестерен требуются станки с ЧПУ высочайшего класса.
2. Литье под давлением. Основной метод для пластиковых редукторов. Требует дорогих пресс-форм, но обеспечивает высокую повторяемость.
3. Электроэрозионная обработка (EDM). Позволяет вырезать зубья проволокой или электродом. Идеально для закаленных сталей, которые трудно резать фрезой.
4. MIM (Metal Injection Molding). Литье металла. Металлический порошок смешивается со связующим, впрыскивается в форму, а затем спекается в печи. Это позволяет создавать сложные металлические детали малого размера дешевле, чем механической обработкой.

Где они живут: сферы применения

Малогабаритные редукторы незаметны, но без них современный мир остановился бы. Вот основные области, где они играют ключевую роль.

1. Робототехника и автоматизация

Это самый требовательный сегмент. Промышленные манипуляторы, складские роботы, дроны и гуманоиды нуждаются в приводах, которые сочетают высокую мощность, малый вес и точность. Здесь царствуют планетарные и волновые редукторы. В сустате робота может стоять редуктор размером с грецкий орех, способный удерживать груз в 10 килограммов.

2. Автомобилестроение

В современном автомобиле насчитывается десятки маленьких моторов с редукторами. Это не только стеклоподъемники. Это приводы заслонок климат-контроля, регулировка положения зеркал, сидений, рулевой колонки, механизм дворников, насосы омывателя фар. В электромобилях редукторы становятся еще важнее, так как электромоторы имеют очень высокие обороты и требуют качественного снижения скорости для колес.

3. Медицина

Здесь требования экстремальные. Редукторы для хирургических инструментов должны быть стерилизуемыми (выдерживать автоклавирование), работать без смазки (чтобы масло не попало в рану) и быть максимально компактными. Дозаторы инсулина, приводы операционных столов, стоматологические наконечники — все это содержит микро-механику.

4. Потребительская электроника

В вашем смартфоне есть вибромотор (эксцентриковый редуктор). В камере — мотор фокусировки и стабилизации (редуктор с очень малым люфтом). В умных часах — привод вибрации и, возможно, механических стрелок. В ноутбуках — механизм выдвижения веб-камеры или вентилятора охлаждения.

5. Аэрокосмическая отрасль

Приводы закрылков, антенн спутников, механизмов раскрытия солнечных батарей. Здесь важна надежность и работа в вакууме. Обычная смазка в вакууме испарится, поэтому используются специальные сухие смазки или материалы с низким коэффициентом трения.

Проблемы миниатюризации

Уменьшение размеров не проходит бесследно. Инженеры сталкиваются с рядом физических ограничений, которые нельзя игнорировать.

Теплоотвод

Как уже упоминалось, площадь поверхности для отвода тепла падает быстрее, чем объем, выделяющий это тепло (из-за трения и электрических потерь в моторе). Маленький редуктор, работающий под нагрузкой, может превратиться в печку. Перегрев ведет к разжижению смазки, расширению деталей и заклиниванию. Решение: использование материалов с высокой теплопроводностью (алюминиевые корпуса, медные вставки) и ограничение рабочего цикла.

Смазка

В большом редукторе масло плещется в картере, окутывая шестерни. В маленьком месте для масла нет. Используются консистентные смазки (пластичные). Но есть проблема: со временем смазка может высыхать или вытекать за пределы зоны зацепления под действием центробежных сил. В некоторых микро-редукторах смазка закладывается на весь срок службы, что требует от нее исключительной стабильности.

Точность сборки

Допуски в микро-механике измеряются микронами. Пылинка, попавшая между зубьями, может вызвать повышенный износ или шум. Сборка часто требует чистых комнат и автоматизированных линий, так как человеческий палец слишком груб для таких операций.

Эффект масштаба в прочности

Казалось бы, маленькая деталь должна быть слабее большой. Но в микро-мире материалы часто ведут себя прочнее из-за отсутствия внутренних дефектов (микротрещин), которые есть в крупных заготовках. Однако поверхность играет большую роль. Шероховатость поверхности, которая незаметна для большого вала, для микро-вала становится огромной горой, вызывающей износ.

Будущее микро-механики

Куда движется отрасль? Казалось бы, с развитием электромоторов прямого привода (Direct Drive), которые не требуют редуктора, потребность в них должна упасть. Но это не так. Редуктор все еще остается самым эффективным способом увеличить плотность мощности.

Интеграция с электроникой

Будущее за "умными" редукторами. В корпус встраиваются датчики момента, температуры, положения и вибрации. Редуктор сам сообщает контроллеру: "Я перегреваюсь" или "У меня появился люфт, скоро я сломаюсь". Это позволяет перейти от планового обслуживания к обслуживанию по состоянию.

Новые материалы

Использование композитов, углеродных нанотрубок для упрочнения пластиков, металлических пен для легких корпусов. 3D-печать металлом уже позволяет создавать шестерни со сложной внутренней структурой, которую невозможно получить фрезеровкой, например, с каналами охлаждения внутри зуба.

Гибридные приводы

Сочетание пьезоэлектрических двигателей (которые имеют огромный момент при малых размерах, но малый ход) с механическими редукторами для получения большого перемещения. Это перспективно для нано-позиционирования в микроскопах и литографии.

Бионика

Изучение природных механизмов. Как устроены суставы насекомых? Как работают мышцы? Инженеры пытаются скопировать эти принципы для создания мягких роботов, где роль редукторов выполняют эластичные элементы.

Заключение

Малогабаритные редукторы — это незаметные герои технологического прогресса. Пока мы восхищаемся искусственным интеллектом или новыми экранами смартфонов, именно маленькая шестеренка внутри выполняет физическую работу, превращая электричество в движение. От точности ее изготовления зависит, сможет ли робот собрать автомобиль, а от надежности смазки — откроется ли подушка безопасности в нужный момент.

Эволюция этих устройств продолжается. Мы движемся от простой механики к сложным мехатронным системам, где граница между "железом" и "мозгами" стирается. И хотя редуктор Ч-40 останется в истории как символ надежности прошлого, будущее принадлежит тем, кто сможет упаковать максимальную мощь в минимальный объем, сохранив при этом изящество и точность.

Понимание принципов работы малогабаритных редукторов полезно не только инженерам. Это помогает понять, как устроен мир вокруг нас, и оценить ту невидимую работу, которую проделывают тысячи маленьких деталей, чтобы наша жизнь была комфортной, автоматизированной и безопасной.
