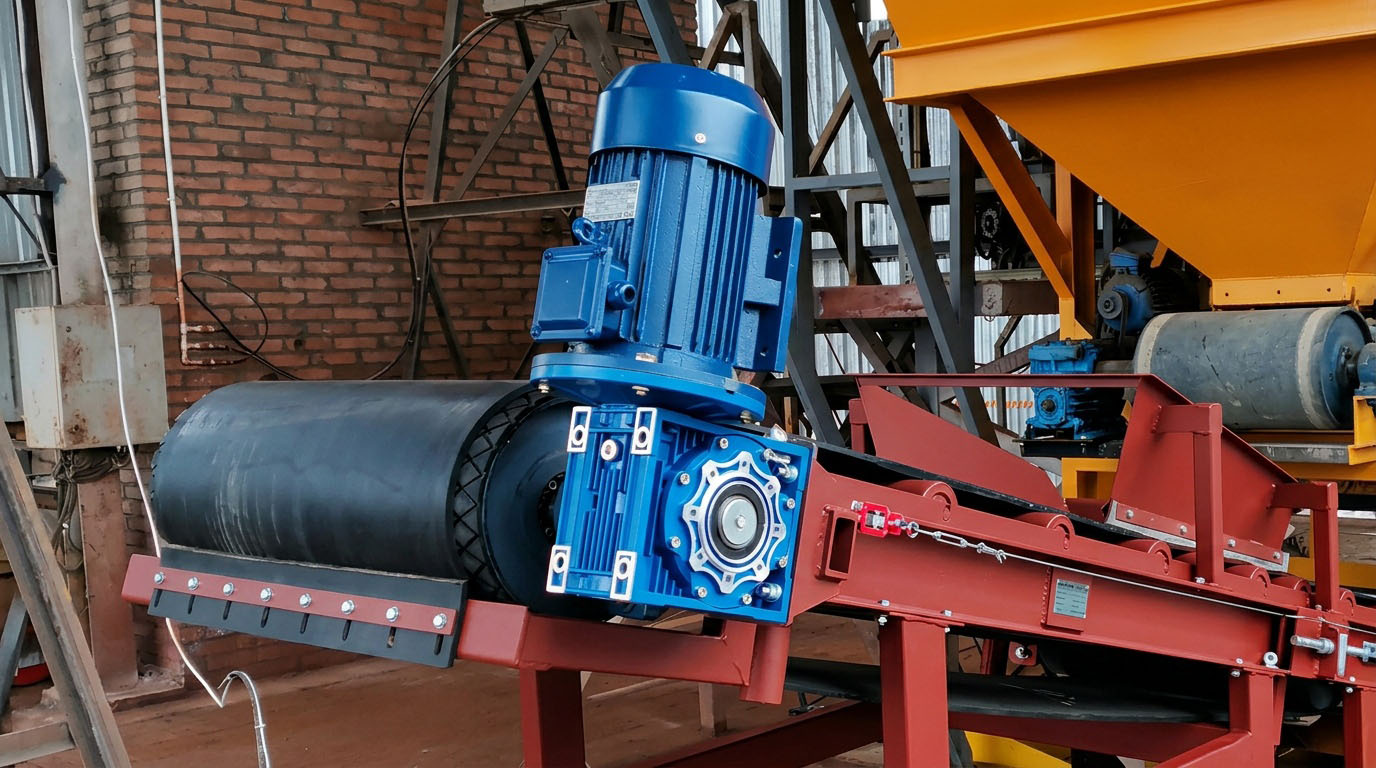

Как правильно установить редуктор: червячный и цилиндрический

Введение

Установка редуктора — критически важный этап в запуске промышленного оборудования. От точности монтажа зависит не только КПД системы, но и срок службы всех сопряжённых узлов. Если вы планируете купить червячный редуктор, обратите внимание: даже самая качественная модель не раскроет потенциал при неправильной установке. В этом материале мы подробно разберём, как грамотно смонтировать червячные и цилиндрические редукторы, избегая распространённых ошибок и обеспечивая надёжную работу на годы вперёд.

Типы редукторов: кратко о главном

Прежде чем переходить к монтажу, важно понимать конструктивные различия:

• Червячный редуктор — компактный, с высоким передаточным числом, работает плавно и тихо. Идеален для систем с частыми пусками и реверсами.
• Цилиндрический редуктор — более производительный, с высоким КПД (до 98%), подходит для высоких нагрузок и длительной непрерывной работы.

Эти различия напрямую влияют на требования к установке, центровке и смазке.

Подготовка к установке

Успех монтажа закладывается на этапе подготовки. Вот чек-лист обязательных действий:

1. Проверьте комплектацию: редуктор, крепёж, паспорт, инструкция.
2. Очистите посадочные поверхности от грязи, ржавчины, остатков старой смазки.
3. Убедитесь, что фундамент или рама соответствуют габаритам и выдерживают вибрационные нагрузки.
4. Подготовьте инструмент: динамометрический ключ, нивелир, щупы, индикатор часового типа.
5. Проверьте состояние валов двигателя и рабочего механизма — биение не должно превышать 0,05 мм.

Общие правила монтажа

Независимо от типа редуктора, соблюдайте базовые принципы:

• Устанавливайте агрегат строго горизонтально (если иное не предусмотрено конструкцией).
• Используйте только штатные крепёжные отверстия — сверление новых недопустимо.
• Затягивайте болты крест-накрест с контролем усилия по паспорту.
• Обеспечьте свободный доступ для обслуживания и замены масла.
• Не прикладывайте ударные нагрузки при посадке муфт или шкивов.

Особенности установки червячного редуктора

Червячные редукторы чувствительны к перегреву и осевым нагрузкам. При монтаже учтите:

• Располагайте редуктор так, чтобы червяк находился внизу — это обеспечивает стабильную смазку зацепления.
• Избегайте вертикального монтажа, если он не предусмотрен производителем: возможен сбой смазки и ускоренный износ.
• При подключении к валу используйте эластичные муфты — они компенсируют мелкие погрешности соосности.
• Не превышайте допустимые радиальные и осевые нагрузки на выходной вал (см. паспорт).

Формула для расчёта допустимой радиальной нагрузки на консольный вал:

F_r ≤ F_nom × K_A × K_T

где:
F_nom — номинальная нагрузка из паспорта;
K_A — коэффициент режима работы;
K_T — температурный коэффициент.

Особенности установки цилиндрического редуктора

Цилиндрические редукторы требуют особой точности в центровке из-за жёсткости зубчатого зацепления:

• Допустимое смещение осей валов — не более 0,1 мм, угловое отклонение — до 0,5°.
• Используйте лазерные центрировочные системы для высокоточных применений.
• При монтаже на общую раму сначала зафиксируйте редуктор, затем двигатель, контролируя зазоры.
• Обеспечьте термическую компенсацию: при нагреве валы расширяются, и жёсткая связь может привести к заклиниванию.

Центровка и соосность валов

Неправильная центровка — причина 70% преждевременных отказов редукторов. Алгоритм действий:

1. Установите индикаторы на полумуфты.
2. Прокрутите валы на 360°, фиксируя показания каждые 90°.
3. Рассчитайте смещения по формулам: ΔX = (A1 − A3)/2, ΔY = (A2 − A4)/2 где A1–A4 — показания индикатора в четырёх позициях.
4. Откорректируйте положение двигателя регулировочными прокладками.
5. Повторите замеры до достижения допуска.

Угловое смещение, °

Смазка: выбор и контроль

Смазка — «кровь» редуктора. Ошибки на этом этапе фатальны:

• Используйте только масла, рекомендованные производителем (обычно вязкость ISO VG 220–460).
• Уровень масла должен быть по метке на смотровом стекле или щупе.
• Первая замена масла — через 300–500 часов обкатки, далее — каждые 2500–5000 часов.
• При температуре выше +40°С применяйте масла с термостабильными присадками.

Для червячных редукторов особенно важны противозадирные присадки, так как в зацеплении преобладает скольжение, а не качение.

Пусконаладка и тестирование

После монтажа проведите поэтапный запуск:

1. Включите редуктор на холостом ходу 15–30 минут.
2. Контролируйте температуру корпуса: рост не более +40°С сверх температуры окружающей среды.
3. Проверьте отсутствие посторонних шумов, вибрации, подтёков масла.
4. Постепенно увеличивайте нагрузку до рабочей в течение 2–4 часов.
5. Зафиксируйте параметры (ток, температура, вибрация) для будущего сравнения.

Если на этапе обкатки обнаружен аномальный нагрев или шум — немедленно остановите агрегат и проверьте центровку, уровень масла, крепление.

Типичные ошибки и как их избежать

Список распространённых просчётов при монтаже:

• Игнорирование центровки → ускоренный износ подшипников и зубьев. Решение: используйте индикаторы или лазерные системы.
• Перетяжка крепёжных болтов → деформация корпуса. Решение: применяйте динамометрический ключ.
• Неправильный выбор масла → задиры, перегрев. Решение: сверяйтесь с паспортом и условиями эксплуатации.
• Установка без учёта термического расширения → заклинивание при нагреве. Решение: оставляйте зазоры в жёстких соединениях.
• Монтаж «на глаз» → снижение КПД и ресурса. Решение: следуйте инструкции и используйте измерительный инструмент.

Профилактика и обслуживание

Даже идеально установленный редуктор требует регулярного ухода:

• Еженедельно: визуальный осмотр на предмет подтёков, вибрации, посторонних звуков.
• Ежемесячно: проверка уровня и состояния масла (цвет, запах, наличие стружки).
• Раз в полгода: контроль центровки, затяжки крепежа, состояния уплотнений.
• По регламенту: полная замена масла, промывка корпуса, диагностика подшипников.

Ведите журнал обслуживания — это поможет прогнозировать ресурс и планировать ремонты.

Заключение

Установка редуктора — не просто механическая операция, а инженерная задача, требующая внимания к деталям. Червячные и цилиндрические модели имеют свои нюансы, но общие принципы остаются неизменными: точная центровка, правильный выбор смазки, аккуратный монтаж и регулярное обслуживание. Следуя рекомендациям из этой статьи, вы обеспечите надёжную работу оборудования, сократите простои и продлите срок службы редуктора. Помните: экономия на этапе установки почти всегда оборачивается многократными затратами на ремонт в будущем.
