Маркировка редуктора: Как прочитать паспорт машины и не ошибиться

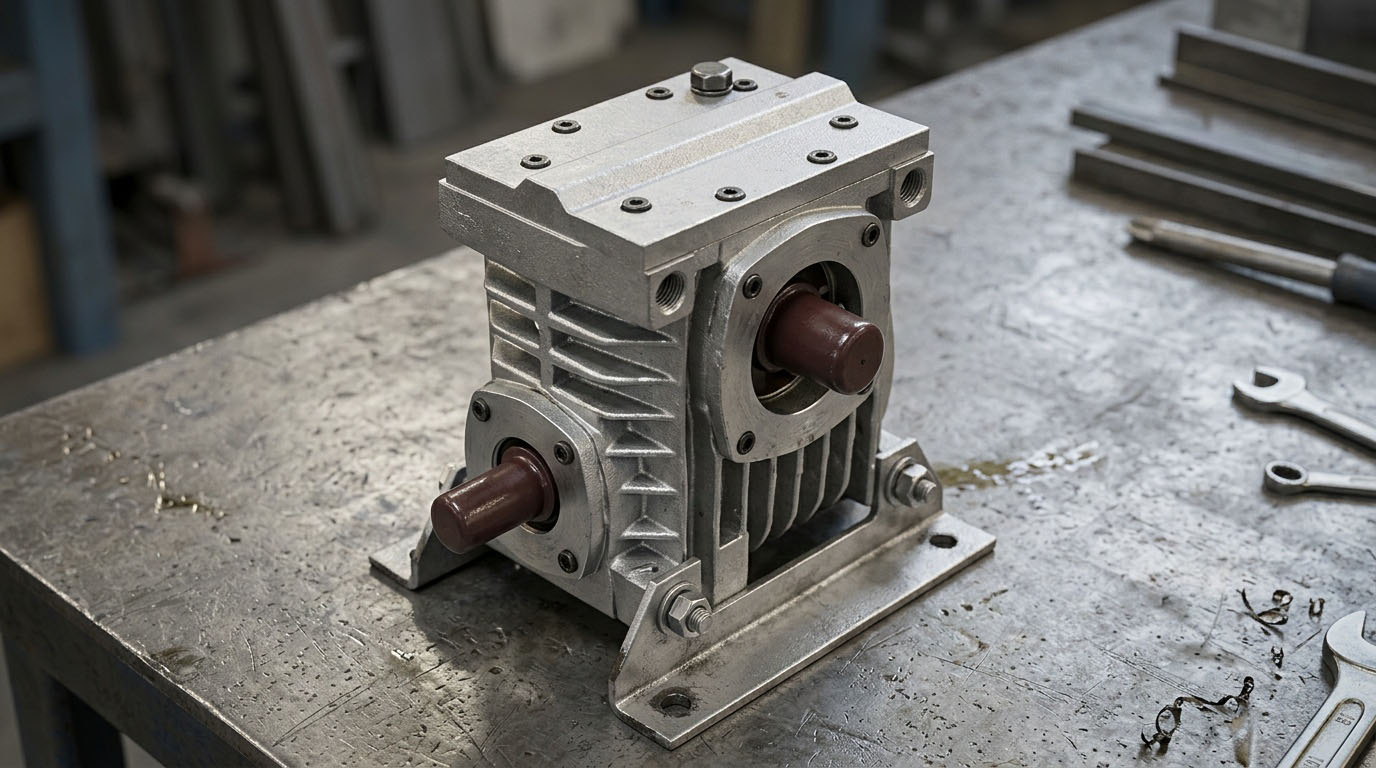

Маркировка редуктора

Содержание

Введение: Язык, на котором говорят машины

Представьте, что вы стоите в цеху перед гудящим станком. Внезапно он останавливается. Причина — сгорел редуктор. Вы звоните поставщику, и он спрашивает: "Какая у вас маркировка?". В этот момент многие теряются. Цифры на металлической табличке сливаются в кашу, а от правильного ответа зависит, простоите ли вы сутки или час.

Редуктор — это сердце механической передачи. Он принимает бешеную скорость от двигателя и превращает ее в мощное, тяговитое усилие, способное вращать тяжелые валы, поднимать грузы или мешать бетон. Но чтобы это сердце билось в ритме с вашим производством, его параметры должны быть идеальными.

Маркировка — это способ коммуникации между инженером-конструктором, заводом-изготовителем и вами, эксплуатантом. Это сжатая информация о том, как устройство устроено, где его можно ставить и чего от него ждать. В этой статье мы не просто перечислим значения букв. Мы поймем логику, стоящую за каждым символом, чтобы вы могли читать технические паспорта как открытую книгу.

Госты, ТУ и хаос: Где искать правду

Прежде чем нырнуть в расшифровку, нужно понять, по каким правилам живет эта система. В советское время и в ранней постсоветской России царил ГОСТ (Государственный Стандарт). Это была жесткая система. Если ГОСТ говорил, что редуктор типа Ц2У-250 имеет определенные размеры, то любой завод в Союзе делал его именно так. Вы могли заменить редуктор с Харьковского завода на Московский, и они встали бы как родные.

Сейчас ситуация изменилась. Многие заводы перешли на ТУ (Технические Условия). Это внутренний документ предприятия. Формально маркировка часто сохраняется похожей на ГОСТовскую для удобства, но нюансы могут отличаться. Например, расположение смазочных отверстий или материал шестерен.

Поэтому, видя аббревиатуру, всегда обращайте внимание на номер документа, указанный после кода. В нашем примере это ТУ 4161-002-14738560-2005. Это значит, что конкретный редуктор сделан по правилам конкретного завода, зарегистрированным в 2005 году. Однако базовая логика кодировки (Тип-Размер-Передаточное) остается универсальным языком механиков.

Анатомия кода: Разбираем пример Ч-80-40-51-1-2-2ВУ3

Давайте возьмем наш эталонный пример и разберем его по косточкам. Это червячный одноступенчатый редуктор общего назначения.

Полная строка маркировки выглядит так:

Ч-80-40-51-1-2-2ВУ3

Каждый сегмент этой строки несет критическую нагрузку. Ошибка в одной цифре может привести к тому, что редуктор не встанет на место, не хватит мощности или он перегреется через час работы. Ниже мы подробно разберем каждый элемент этой цепочки.

Тип редуктора: Буква, которая решает все

Первая буква — это фундамент. Она говорит нам о кинематической схеме, то есть о том, как именно внутри вращаются шестерни.

В нашем случае это буква Ч.

Она означает Червячный редуктор. Внутри такого устройства работает пара: червяк (похож на винт с резьбой) и червячное колесо (похоже на шестерню со специальными зубьями).

Почему это важно знать сразу? Потому что у червячных редукторов есть уникальные свойства:

  • Плавность и бесшумность работы. Они гудят меньше, чем зубчатые.
  • Эффект самоторможения. При больших передаточных числах вал нельзя провернуть руками со стороны выхода. Это полезно для лебедок и подъемников (груз не упадет при отключении тока).
  • Компактность. Они позволяют получить большое снижение скорости в одном корпусе.
  • Низкий КПД. Из-за трения скольжения червяка о колесо часть энергии теряется в тепло. Поэтому они часто греются.

Если бы на первом месте стояла буква Ц, это был бы цилиндрический редуктор (прямозубый или косозубый). Он эффективнее, но шумнее и больше по размеру при том же моменте. Буква К означала бы конический редуктор (для передачи вращения под углом 90 градусов). А П — планетарный, который очень компактен и выдерживает колоссальные нагрузки.

Межосевое расстояние: Физика размера

Второй элемент в нашей маркировке — число 80.

Это межосевое расстояние, измеряемое в миллиметрах. Простыми словами, это расстояние между центром вала двигателя (входа) и центром вала нагрузки (выхода) внутри корпуса.

Почему этот параметр так важен? Потому что он напрямую определяет габариты редуктора и его грузоподъемность. В серии червячных редукторов существует стандартный ряд межосевых расстояний:

ОбозначениеМежосевое расстояние (мм)Примерное применение
Ч-40 40 Малая автоматика, конвейеры легких грузов
Ч-50 50 Вентиляция, небольшие приводы
Ч-63 63 Средние механизмы
Ч-80 80 Наш пример. Универсальный промышленный стандарт
Ч-100 100 Тяжелые приводы
Ч-160 160 Мощные дробилки, смесители



Если вы попытаетесь заменить редуктор Ч-80 на Ч-63, вы, скорее всего, не сможете состыковать валы с двигателем и исполнительным механизмом. Отверстия под болты не совпадут, высота оси вращения изменится. Межосевое расстояние — это главный геометрический параметр при замене "один в один".

Также от этого числа зависит крутящий момент. Чем больше расстояние, тем больше диаметр червячного колеса, тем длиннее рычаг, на который действует сила. Следовательно, редуктор Ч-160 передаст гораздо больше мощности, чем Ч-40, даже при одинаковом двигателе.

Передаточное число: Битва скорости и момента

Третья цифра в нашем коде — 40.

Это номинальное передаточное число. В физике это отношение скорости вращения входного вала к скорости вращения выходного вала. Формула выглядит просто:

i = nвход / nвыход

Где i — передаточное число, n — обороты в минуту.

Что это значит на практике для нашего редуктора Ч-80-40? Если на вход мы подадим 1400 оборотов в минуту (стандарт для большинства асинхронных двигателей), то на выходе получим:

1400 / 40 = 35 оборотов в минуту.

Мы пожертвовали скоростью (с 1400 до 35), но взамен получили выигрыш в силе (крутящем моменте) примерно в 40 раз (минус потери на трение).

Ряд передаточных чисел для червячных редукторов тоже стандартизирован. Обычно это: 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80.

Важно понимать: передаточное число бывает номинальным и фактическим. В маркировке указывается номинальное. Фактическое может отличаться на пару процентов из-за технологии нарезки зубьев. Для большинства задач это не критично, но в точных конвейерных линиях, где важна синхронизация, это стоит учитывать.

Если вы ошибетесь с этим параметром и поставите редуктор с передаточным числом 10 вместо 40, ваш механизм будет вращаться в 4 раза быстрее, чем нужно. Это может привести к аварии, разрыву продукции или поломке оборудования.

Вариант сборки: Геометрия пространства

Далее идет цифра 51. Это вариант сборки по ГОСТ 20373-94.

Это, пожалуй, самый сложный для восприятия пункт для новичка. Редуктор — объемное тело. У него есть входной вал и выходной вал. Они могут торчать в разные стороны. Вариант сборки говорит нам, куда направлены эти валы, если смотреть на редуктор с определенной стороны.

Для червячных редукторов типа Ч существует 8 основных вариантов сборки (с 11 по 58, но часто используют упрощенную нумерацию или старые обозначения). В нашем случае код 51 соответствует определенной ориентации.

Обычно варианты сборки делятся на две группы:

  • С горизонтальным расположением червяка (наиболее часто).
  • С вертикальным расположением червяка (редко, для специфических задач).

Цифра 51 (в старой номенклатуре часто соответствовала варианту 1 или 5 в зависимости от завода) подразумевает, что:

  • Входной вал (червяк) расположен горизонтально.
  • Выходной вал (колесо) также горизонтален.
  • Они перпендикулярны друг другу в пространстве.

Почему это важно? Представьте, что у вас двигатель стоит слева от редуктора, а приводимый механизм — справа. Вам нужен редуктор, у которого входной вал смотрит влево, а выходной — вправо. Если вы купите редуктор с другим вариантом сборки, где валы смотрят, например, вверх и вниз, вы просто не сможете соединить их муфтами. Придется заказывать сложные переходники, что удорожает конструкцию и снижает надежность.

При заказе всегда нужно рисовать эскиз или указывать: "Вход слева, выход направо, если смотреть со стороны...". Код 51 фиксирует это положение.

Расположение червяка и лап

Следующие две цифры в нашей цепочке: 1 и 2.

Первая единица (1) — это вариант расположения червячной пары. В данном случае: червяк под колесом.

Это критически важный параметр для смазки. В редукторе масло плещется внутри. Если червяк находится внизу (под колесом), он погружен в масляную ванну. При вращении он черпает масло и разбрызгивает его на колесо и подшипники. Это классическая, надежная схема смазки.

Если бы стояла цифра 2 (червяк над колесом), смазка работала бы хуже. Масло стекает вниз, и червяк, находящийся сверху, мог бы работать в условиях масляного голодания, если не предусмотрены специальные разбрызгиватели. Позиция "червяк под колесом" предпочтительнее для долговечности.

Вторая двойка (2) указывает на расположение лап (крепления к раме). Лапы со стороны червяка.

Редуктор нужно к чему-то прикрутить. У него есть "уши" или лапы с отверстиями под болты. Они могут быть:

  • С одной стороны (со стороны входа).
  • С другой стороны (со стороны выхода).
  • Снизу (под редуктором).
  • С двух сторон.

В нашем случае лапы находятся со стороны входного вала (червяка). Это значит, что при монтаже вы будете крепить редуктор за ту часть корпуса, куда вставляется вал двигателя. Если в вашем проекте рама имеет отверстия только с другой стороны, этот редуктор не подойдет без переделки рамы.

Точность и шум: Классы качества

Следующая цифра — снова 2. Это категория точности по ГОСТ Р 50891-96.

Зубчатые и червячные передачи не бывают идеальными. Всегда есть микро-люфты, погрешности нарезки зубьев. Стандарт делит редукторы на классы точности:

  • Класс 1 (Повышенная точность). Минимальный люфт, минимальный шум. Используется в точных станках, робототехнике. Стоит дорого.
  • Класс 2 (Нормальная точность). Наш случай. Золотая середина. Подходит для 90% промышленных задач: конвейеры, насосы, вентиляторы, подъемники. Шум в пределах разумного, люфт не мешает работе.
  • Класс 3 (Пониженная точность). Дешевые редукторы. Могут гудеть, иметь заметный люфт (вал можно немного пошатать рукой). Применяются там, где точность позиционирования не важна, например, в мешалках или грубых приводах.

Выбирая редуктор, не стоит гнаться за первым классом, если он не нужен. Это лишняя трата бюджета. Но и третий класс может стать проблемой, если механизм требует четкой остановки в определенной точке.

Охлаждение: Когда нужен вентилятор

В маркировке встречается буква В. Она стоит перед климатическим исполнением.

В означает наличие вентилятора на входном валу.

Как мы уже упоминали, червячные редукторы имеют низкий КПД. Часть энергии превращается в тепло. Корпус редуктора работает как радиатор. Но если редуктор работает долго и под нагрузкой, естественного обдува воздухом может не хватить. Масло перегревается, теряет свои свойства, сальники текут, зазоры меняются.

Вентилятор (крыльчатка) насаживается на быстрый входной вал. Он создает поток воздуха, направленный на ребра корпуса редуктора. Это принудительное охлаждение.

Если бы буквы В не было, это означало бы естественное охлаждение. Такие редукторы нужно либо эксплуатировать в режиме кратковременных включений (S3, S4), либо следить, чтобы нагрузка не превышала 70-80% от номинала, либо ставить их в очень холодном помещении.

Для нашего примера Ч-80-40-В наличие вентилятора говорит о том, что редуктор предназначен для длительной непрерывной работы (режим S1) под полной нагрузкой.

Климатическое исполнение: Выживаемость в среде

Последняя часть кода — У3. Это исполнение по ГОСТ 15150-69.

Здесь зашифровано, где именно разрешено эксплуатировать устройство.

Первая буква — У. Означает Умеренный климат.

Это не значит, что редуктор только для умеренных людей. Это значит, что он рассчитан на температуры, характерные для средней полосы (например, от -40 до +40 градусов Цельсия, хотя рабочие температуры масла обычно уже). Материалы, краска и смазка подобраны так, чтобы не ржаветь и не трескаться в таких условиях.

Другие варианты:

  • Т — Тропический. Защита от плесени, соленого тумана, высоких температур.
  • ХЛ — Холодный. Для Севера. Работает при -60 и ниже. Специальные морозостойкие сальники и смазки.
  • ТВ, ТМ — Тропический влажный или сухой.

Цифра 3 означает категорию размещения.

  • 1 — На открытом воздухе (под дождем и солнцем).
  • 2 — Под навесом (нет прямого дождя, но есть перепады температур и влажность).
  • 3 — В закрытом помещении (цех, склад). Нет прямого воздействия осадков, температура контролируется.

Наш редуктор У3 предназначен для установки внутри цеха. Если вы поставите его под открытым небом, вода попадет в сапун (дыхательный клапан), смешается с маслом, и редуктор быстро выйдет из строя. Для улицы нужно было бы исполнение У1 или хотя бы У2 с дополнительной защитой.

Если вы подобрали и хотите купить редуктор Ч-80 - обращайтесь к менеджеру нашего завода за консультаций и подбором по всем необходимым маркировкам.

Не только червячные: Цилиндрические и планетарные

Хотя мы разобрали червячный редуктор, принципы маркировки похожи и для других типов. Давайте кратко посмотрим на отличия, чтобы вы не путались.

Цилиндрические редукторы (Тип Ц)

Пример маркировки: Ц2У-160-31.5-12

  • Ц — Цилиндрический.
  • 2 — Двухступенчатый (две пары шестерен внутри).
  • У — Улучшенная конструкция (закаленные зубья).
  • 160 — Межосевое расстояние последней (тихоходной) ступени.
  • 31.5 — Передаточное число.
  • 12 — Вариант сборки (концы валов).

Здесь нет буквы "В" для вентилятора в базовой маркировке, так как цилиндрические редукторы обычно эффективнее и греются меньше, но варианты с вентилятором существуют.

Планетарные редукторы (Тип П)

Пример: 3МП-50-20-1-01

  • 3 — Трехступенчатый.
  • МП — Мотор-планетарный (или просто планетарный).
  • 50 — Габарит (условный размер).
  • 20 — Передаточное число.

Планетарные редукторы компактнее и дороже. Их маркировка часто зависит от конкретного производителя (например, Motovario, Sew, Flender), так как единого жесткого ГОСТа на них меньше, чем на червячные.

Шильдик: Что еще там написано

Мы разобрали основную строку заказа. Но если вы подойдете к реальному редуктору, на металлической табличке (шильдике) вы увидите еще много интересного. Игнорировать эти данные нельзя.

Что обычно указано на шильдике помимо основной маркировки:

  1. Заводской номер. Уникальный ID. По нему можно найти дату выпуска и паспорт качества на заводе.
  2. Масса. Вес редуктора в килограммах. Важно для логистики и расчета нагрузки на раму.
  3. Тип масла. Критически важно! Например, ТАД-17 или Лукойл ТМ-5. Нельзя лить моторное масло или трансмиссионку для легковых авто, если завод требует специфическую индустриальную смазку. Неправильное масло убьет пару трения за месяц.
  4. Объем масла. Сколько литров нужно залить. Недолив приведет к перегреву, перелив — к выбросу масла через сапун и сальники.
  5. Допускаемые нагрузки. Иногда указывают максимальный крутящий момент на выходном валу (в Нм) и допускаемые радиальные нагрузки на консоль валов. Если повесить на вал слишком тяжелую шестерню или сильно натянуть ремень, вал может согнуться или срезать шпонку.

Типичные ошибки при подборе

Работая с маркировкой, инженеры и закупщики часто совершают одни и те же грабли. Вот чек-лист, как их избежать:

Ошибка 1: "Визуальное сходство".
"Они же одинаковые с виду!". Да, два редуктора Ч-80 могут выглядеть идентично. Но у одного вал диаметром 30 мм, а у другого — 32 мм. Или шпонка на миллиметр шире. Всегда сверяйте чертеж или размеры валов по каталогу, а не на глаз.

Ошибка 2: Игнорирование режима работы.
Если в маркировке нет вентилятора (нет буквы В), а вы планируете крутить редуктор 24 часа в сутки, он сгорит. Для непрерывной работы червячный редуктор малого габарита почти всегда требует принудительного охлаждения или запаса по мощности.

Ошибка 3: Путаница с направлением вращения.
Червячный редуктор часто имеет фиксированное направление вращения для правильной смазки. Если в паспорте написано "Вращение вала червяка — любое", значит конструкция позволяет. Если нет — при реверсе масло может не попадать на нужные узлы. Маркировка этого прямо не говорит, это нужно читать в паспорте на изделие.

Ошибка 4: Климат.
Покупка редуктора У3 для неотапливаемого склада зимой. При пуске в -30°C масло застынет как клей. Двигатель попытается провернуть вал и сгорит, или срежет шпонку. Для таких условий нужен ХЛ или предварительный подогрев масла.

Заключение

Маркировка редуктора Ч-80-40-51-1-2-2ВУ3 перестала быть для вас набором случайных символов. Теперь вы видите за ней полноценную машину.

Вы знаете, что это червячный механизм среднего размера (80 мм), который снижает скорость в 40 раз. Вы понимаете, как он стоит в пространстве (сборка 51), как он смазывается (червяк внизу) и крепится (лапы спереди). Вы видите, что он достаточно точный (класс 2), имеет вентилятор для долгой работы и предназначен для уютного цеха (У3).

Умение читать эти коды экономит время, деньги и нервы. Это навык, который отличает профессионала от любителя. В мире механики нет мелочей. Каждая буква в паспорте написана кровью инженеров, которые когда-то столкнулись с поломкой из-за ее игнорирования.

В следующий раз, когда вы возьмете в руки каталог или посмотрите на шильдик, не спешите. Прочитайте историю, которую рассказывает вам этот металл. И тогда ваше оборудование будет работать как часы.
