Многоступенчатый редуктор: устройство, виды и применение

Введение

В современном машиностроении сложно представить привод без надёжного механизма передачи вращения. Многоступенчатый редуктор решает задачу плавного снижения скорости и увеличения крутящего момента, обеспечивая стабильную работу оборудования в самых разных отраслях. Например, редуктор 1Ц3У-250 часто выбирают для конвейерных линий и подъёмных механизмов благодаря сбалансированным параметрам и долговечности. В этой статье мы подробно разберём, как устроен такой агрегат, какие бывают разновидности, как правильно рассчитать его параметры и на что обратить внимание при эксплуатации.

Что такое многоступенчатый редуктор

Многоступенчатый редуктор — это механическое устройство, состоящее из нескольких последовательно соединённых зубчатых или червячных пар, каждая из которых передаёт вращение с изменением скорости и крутящего момента. В отличие от одноступенчатых аналогов, такая конструкция позволяет достичь высокого передаточного числа в компактном корпусе, сохраняя КПД и надёжность.

Ключевая особенность — возможность комбинировать разные типы передач (цилиндрические, конические, червячные) в рамках одного агрегата. Это даёт инженерам гибкость при проектировании приводов под конкретные задачи: от точной подачи в станках до мощного вращения в горном оборудовании.

Принцип работы и устройство

Работа редуктора основана на законе сохранения энергии: при снижении угловой скорости на выходе пропорционально растёт крутящий момент. Каждая ступень передаёт вращение от ведущего вала к ведомому через зубчатое зацепление, постепенно снижая обороты.

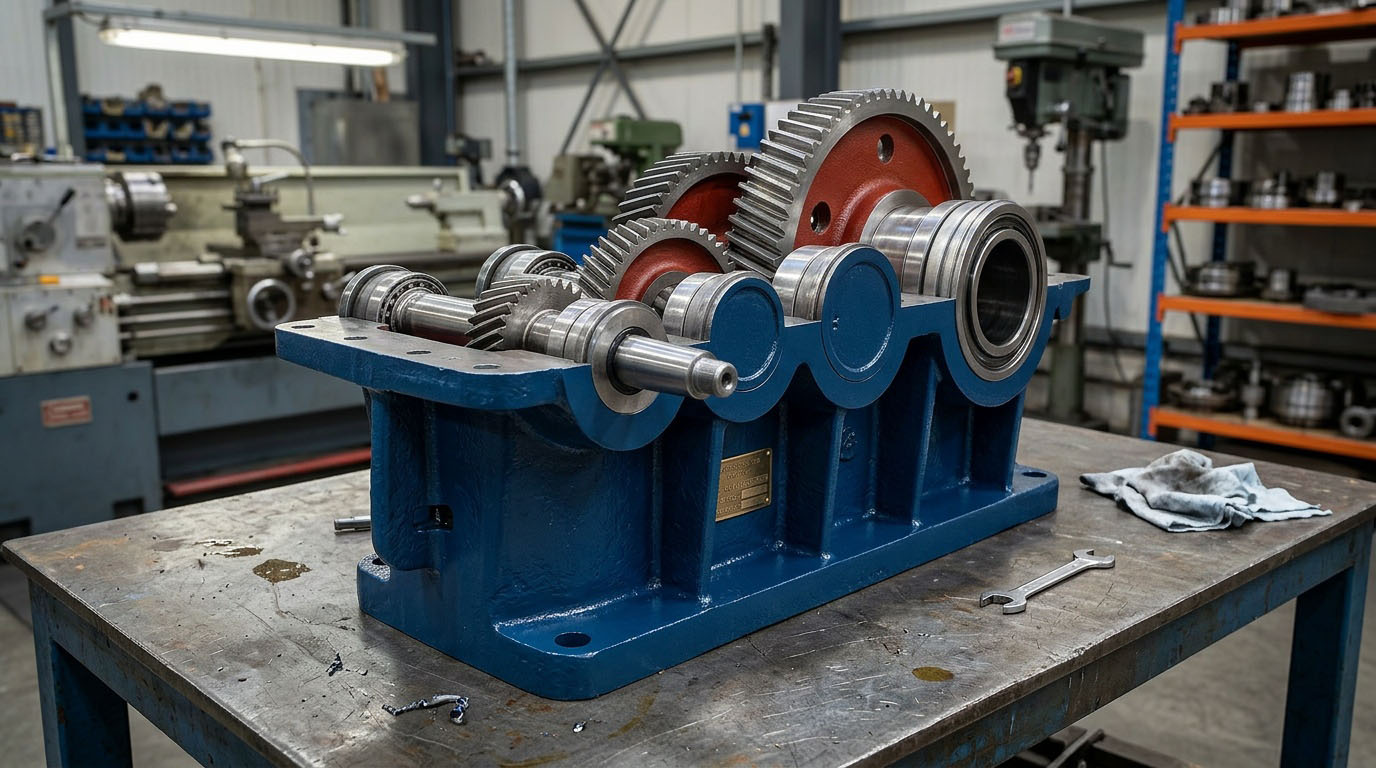

Основные элементы конструкции:

• Корпус — защищает внутренние детали от пыли, влаги и механических повреждений;
• Валы (ведущий, промежуточные, ведомый) — передают крутящий момент;
• Зубчатые колёса и шестерни — обеспечивают зацепление и передачу вращения;
• Подшипники — снижают трение и фиксируют положение валов;
• Система смазки — уменьшает износ и отводит тепло;
• Уплотнения — предотвращают утечку масла и попадание загрязнений.

Важно: правильное соосность валов и качество зацепления напрямую влияют на ресурс и уровень шума агрегата.

Типы многоступенчатых редукторов

Классификация проводится по нескольким критериям:

По типу зубчатых передач

• Цилиндрические — наиболее распространённый вариант, высокий КПД (до 98%), подходит для горизонтальных и вертикальных валов;
• Конические — используются при необходимости изменить направление вращения на 90°;
• Червячные — обеспечивают большое передаточное число в одной ступени, но имеют более низкий КПД;
• Комбинированные — сочетают преимущества разных типов, например, коническо-цилиндрические редукторы.

По расположению валов

• Горизонтальные;
• Вертикальные;
• Универсальные (с возможностью монтажа в разных положениях).

По способу монтажа

• На лапах;
• Фланцевые;
• Комбинированные (лапы + фланец).

Расчёт передаточного числа

Передаточное число (i) — отношение угловой скорости ведущего вала к ведомому. Для многоступенчатого редуктора оно рассчитывается как произведение передаточных чисел отдельных ступеней:

i_общ = i₁ × i₂ × ... × i_n

Где:

• i₁, i₂, ..., i_n — передаточные числа каждой ступени;
• n — количество ступеней.

Пример расчёта для двухступенчатого цилиндрического редуктора:

• Первая ступень: z₁ = 20, z₂ = 60 → i₁ = 60/20 = 3;
• Вторая ступень: z₃ = 25, z₄ = 75 → i₂ = 75/25 = 3;
• Общее передаточное число: i_общ = 3 × 3 = 9.

Также важно учитывать КПД каждой ступени. Общий КПД редуктора:

η_общ = η₁ × η₂ × ... × η_n

Технические характеристики

Ниже приведена таблица с ориентировочными параметрами распространённых многоступенчатых редукторов общего назначения:

Конкретные значения зависят от модели, производителя и условий эксплуатации. Всегда сверяйтесь с технической документацией.

Области применения

Многоступенчатые редукторы востребованы там, где требуется точное управление скоростью и высокий крутящий момент:

• Промышленные конвейеры и транспортные системы;
• Подъёмно-крановое оборудование;
• Горно-шахтная техника (дробилки, мельницы, экскаваторы);
• Нефтегазовое оборудование (насосы, компрессоры);
• Станкостроение (токарные, фрезерные, шлифовальные станки);
• Энергетика (приводы вентиляторов, дымососов);
• Сельскохозяйственная техника (кормоизмельчители, прессы).

Особое внимание уделяется редукторам в условиях повышенных нагрузок, вибраций и агрессивной среды — здесь важны качество материалов и герметичность корпуса.

Преимущества и недостатки

Как и любое техническое решение, многоступенчатый редуктор имеет свои плюсы и минусы.

Преимущества

• Высокое передаточное число в компактном исполнении;
• Возможность точной настройки выходных параметров;
• Надёжность при длительной эксплуатации;
• Универсальность монтажа и подключения;
• Снижение нагрузки на двигатель за счёт распределения усилий по ступеням.

Недостатки

• Более сложная конструкция по сравнению с одноступенчатыми аналогами;
• Необходимость регулярного обслуживания (замена масла, контроль зацепления);
• Чувствительность к перекосам и несоосности при монтаже;
• Более высокая начальная стоимость.

При грамотном подборе и эксплуатации недостатки легко компенсируются преимуществами.

Особенности выбора и эксплуатации

Чтобы редуктор служил долго и без сбоев, важно учитывать несколько ключевых факторов:

1. Режим работы — непрерывный, кратковременный, с реверсом. От этого зависит выбор материалов и системы смазки.
2. Нагрузка — расчёт крутящего момента с запасом 10–20% на пиковые значения.
3. Условия окружающей среды — температура, влажность, наличие абразивной пыли требуют соответствующего класса защиты корпуса.
4. Тип монтажа — горизонтальный, вертикальный, на раме или фланце. Неправильная установка ведёт к преждевременному износу подшипников.
5. Смазка — используйте только рекомендованные производителем масла, соблюдайте интервалы замены.
6. Вибрация и соосность — при подключении к двигателю применяйте эластичные муфты и проверяйте соосность валов лазерным методом.

Регулярный визуальный осмотр, контроль уровня масла и температуры корпуса помогают выявить проблемы на ранней стадии. При появлении постороннего шума, вибрации или перегрева — немедленно остановите оборудование и проведите диагностику.

Заключение

Многоступенчатый редуктор — это не просто деталь привода, а инженерное решение, которое определяет эффективность, надёжность и экономичность всей системы. Правильный подбор типа, расчёт параметров и соблюдение условий эксплуатации позволяют добиться многолетней безотказной работы даже в самых сложных условиях. Современные модели, такие как серия 1Ц3У, сочетают проверенные конструктивные решения с новыми материалами и технологиями обработки, что делает их оптимальным выбором для промышленного оборудования. Инвестиции в качественный редуктор окупаются за счёт снижения простоев, расходов на ремонт и повышения производительности.
