Какие подшипники ставить на червячный редуктор: Полное руководство механика

Содержание

• Введение: Почему подшипник — это сердце редуктора
• Анатомия червячной передачи: где скрыта опасность
• Типы подшипников: от шариков до сферических роликов
• Физика нагрузок: осевая сила как главный враг
• Критерии выбора: как читать маркировку и считать ресурс
• Смазка: масло или консистент, и почему это важно
• Тонкости монтажа: нагрев, посадки и регулировка зазора
• Диагностика неисправностей: слушаем и чувствуем
• Заключение

Введение: Почему подшипник — это сердце редуктора

Любой механик, проработавший в цехе хотя бы пять лет, знает простую истину: редуктор умирает не из-за шестерен, а из-за подшипников. Шестерни ломаются редко и обычно из-за грубого нарушения правил эксплуатации, а вот подшипники выходят из строя постоянно, тихо и незаметно, пока однажды вал не заклинит или не разнесет корпус. Вопрос выбора опор вращения стоит особенно остро в червячных передачах, где условия работы кардинально отличаются от цилиндрических редукторов.

Представьте ситуацию: у вас на участке встал важный узел. Это может быть современный импортный агрегат или старый, надежный советский редуктор 2Ч-63, который верой и правдой служил десятилетиями. В обоих случаях стратегия ремонта одинакова: нельзя просто поставить первый попавшийся подшипник, подходящий по размеру. Червячная пара генерирует специфические нагрузки, которые обычные радиальные подшипники просто не выдерживают. В этой статье мы подробно разберем, какие подшипники действительно нужны, почему они выходят из строя и как избежать ошибок при замене, которые могут стоить вам всего узла в сборе.

Анатомия червячной передачи: где скрыта опасность

Чтобы понять, какой подшипник выбрать, нужно сначала понять, что происходит внутри корпуса. Червячный редуктор — это механизм, преобразующий высокую скорость вращения входного вала (червяка) в низкую скорость и высокий крутящий момент на выходном валу (червячном колесе). Главная особенность этой пары — скольжение. В отличие от зубчатых зацеплений, где преобладает качение, витки червяка буквально трутся о зубья колеса.

Это трение порождает две главные проблемы для подшипниковых узлов:

1. Высокое тепловыделение. КПД червячной передачи ниже, чем у цилиндрической. Значительная часть энергии превращается в тепло. Подшипники, особенно расположенные рядом с червяком, работают в условиях повышенных температур. Обычная смазка может вытечь или закоксоваться, а металл расшириться, изменив посадочные зазоры.
2. Специфическая векторная нагрузка. Из-за винтовой формы червяка при вращении возникает мощная осевая сила. Она пытается вытолкнуть вал из корпуса вдоль его оси. Если подшипник не рассчитан на восприятие этой силы, он быстро разрушится.

Конструктивно большинство червячных редукторов (особенно серии Ч, 2Ч, МЧ) имеют два основных вала. Входной вал (червяк) обычно опирается на два подшипника, расположенных по краям червяка. Выходной вал (колесо) также имеет две опоры. Но условия работы у них разные. На червяке скорости выше, а осевые нагрузки значительнее. На колесе скорости ниже, но радиальные нагрузки от веса колеса и передаваемого момента огромны.

Типы подшипников: от шариков до сферических роликов

На рынке существует десятки типов подшипников, но для червячных редукторов применима лишь узкая группа. Давайте разберем основных кандидатов и оценим их пригодность.

1. Радиальные шарикоподшипники (Серия 6000, 6200, 6300)

Это самый распространенный тип. Они дешевы, доступны и хорошо работают на высоких скоростях. Однако их главный минус — низкая грузоподъемность и неспособность воспринимать большие осевые нагрузки. В червячных редукторах малой мощности (например, типоразмеры 2Ч-40, 2Ч-50) их часто ставят на быстроходный вал, но только в паре с упорными элементами или если осевая сила невелика. Для мощных редукторов они не подходят.

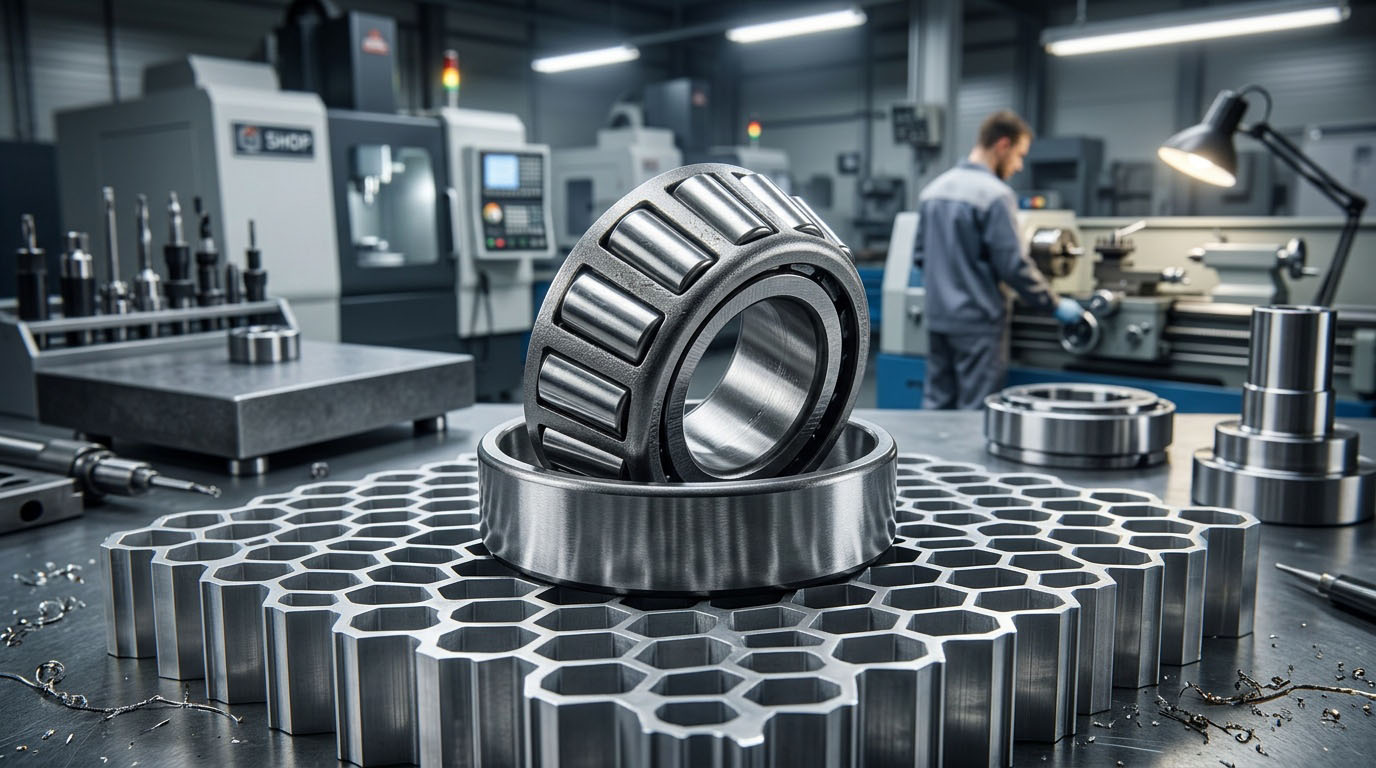

2. Конические роликоподшипники (Серия 7000, 3000)

Это «золотой стандарт» для червячных передач. Коническая форма роликов позволяет им идеально воспринимать комбинированную нагрузку: и радиальную, и осевую. Они жесткие, надежные и позволяют регулировать зазор в узле при монтаже. Именно этот тип чаще всего вы увидите в разобранном редукторе 2Ч-63 или 2Ч-80. Их недостаток — более низкие предельные скорости по сравнению с шариковыми и сложность монтажа (нужна точная регулировка).

3. Сферические роликоподшипники (Серия 2000, 3000 по ГОСТ, 22200 по ISO)

Идеальное решение для тихоходного вала (вала червячного колеса). Они обладают огромной радиальной грузоподъемностью и, что важно, самоустанавливаются. Если вал прогнется под нагрузкой или корпус редуктора деформируется, сферический подшипник компенсирует перекос и не заклинит. Ставить их на быстроходный вал червяка обычно нет смысла из-за их габаритов и ограничений по скоростям.

4. Цилиндрические роликоподшипники (Серия 2000, 32000)

Имеют очень высокую радиальную грузоподъемность, но совершенно не держат осевую нагрузку (если это не специальный тип с буртиками). В червячных редукторах их используют редко, обычно только на тихоходном валу в паре с отдельным упорным подшипником, что усложняет конструкцию.

Для наглядности сравним основные характеристики в таблице:

Физика нагрузок: осевая сила как главный враг

Почему я так настаиваю на конических подшипниках для червяка? Давайте обратимся к физике процесса. Когда червяк вращается, он работает как винт. Представьте, что вы вкручиваете саморез в дерево. Саморез стремится уйти вглубь. Точно так же витки червяка, давя на зубья колеса, создают реакцию, которая толкает червяк вдоль своей оси.

Величина этой осевой силы (Fa) зависит от угла подъема витка червяка и передаваемого крутящего момента. Формула для приблизительной оценки осевой силы на червяке выглядит так:

Fa1 = Ft2 * tg(γ)

Где:

• Fa1 — осевая сила на червяке;
• Ft2 — окружная сила на колесе (зависит от крутящего момента);
• γ — угол подъема витка червяка.

Чем больше угол подъема витка, тем выше КПД редуктора, но тем сильнее осевая нагрузка на подшипники. В редукторах типа 2Ч угол подъема может быть существенным. Если вы поставите обычный шариковый подшипник, который конструктивно не предназначен для таких нагрузок, произойдет следующее: сепаратор разрушится, ролики или шарики начнут проскальзывать, возникнет локальный перегрев, и через несколько десятков часов работы подшипник рассыплется.

Конические роликоподшипники устроены иначе. Ролики в них установлены под углом к оси вращения. При возникновении осевой силы нагрузка распределяется по большой площади контакта ролика с обоймой. Это позволяет им «держать удар» годами.

Критерии выбора: как читать маркировку и считать ресурс

Приходя в магазин или открывая каталог SKF, FAG, TIMKEN или отечественных ГОСТов, легко запутаться. Вот алгоритм, который использует профессионал.

Шаг 1. Определение размеров

Это банально, но критично. Нужно знать внутренний диаметр (d), внешний диаметр (D) и ширину (B или T). Ошибка даже в полмиллиметра приведет к тому, что подшипник либо не налезет на вал, либо будет болтаться в корпусе. Для редукторов серии 2Ч часто используются подшипники с метрической системой, но в старых импортных или специфических моделях могут встречаться дюймовые размеры.

Шаг 2. Класс точности

Для большинства промышленных червячных редукторов достаточно нормального класса точности (0 по ГОСТ, P0 по ISO). Ставить подшипники повышенного класса точности (6, 5, 4) в обычный редуктор привода конвейера — это выбрасывание денег. Они нужны только в высокоскоростных шпинделях или прецизионных делительных механизмах. В редукторе 2Ч-63 класс 0 вполне достаточен.

Шаг 3. Расчет ресурса (L10)

Инженеры не гадают, они считают. Основной параметр — номинальный ресурс L10. Это количество часов, которое отработает 90% подшипников данной партии до появления первых признаков усталости металла.

Базовая формула расчета ресурса выглядит так:

L10 = (C / P)^p * (10^6 / (60 * n))

Где:

• C — динамическая грузоподъемность (указана в каталоге, в Ньютонах или кгс);
• P — эквивалентная динамическая нагрузка (реальная нагрузка на подшипник с учетом коэффициентов);
• p — степенной показатель (3 для шариковых, 10/3 для роликовых);
• n — частота вращения в об/мин.

Для червячного редуктора, работающего в одну смену, нормальным считается ресурс от 10 000 до 20 000 часов. Если расчет показывает 2000 часов — подшипник слишком слаб. Если 100 000 часов — он избыточно дорогой и громоздкий.

Шаг 4. Внутренний зазор

Это тот параметр, на который часто не обращают внимания. Подшипники бывают с нормальным зазором (CN), увеличенным (C3, C4) и уменьшенным (C2). В червячных редукторах, где нагрев значителен, часто целесообразно использовать подшипники с зазором C3. При нагреве металл расширяется, и если зазор будет слишком мал, подшипник может заклинить («зажаться»). Однако для конических подшипников зазор регулируется при монтаже осевым смещением колец, поэтому там класс зазора менее критичен, чем в радиальных.

Смазка: масло или консистент, и почему это важно

Подшипник без смазки — это кусок металла, который умрет за несколько минут. В червячных редукторах применяется два основных способа смазки подшипников.

1. Картерная смазка (масляная ванна)

Подшипники окунаются в масло, которое плещется в корпусе редуктора. Это самый эффективный способ охлаждения. Масло забирает тепло от подшипника и уносит его в корпус, где оно рассеивается через ребра редуктора. Важно: Уровень масла должен быть правильным. Если масла мало — подшипник сухой. Если масла слишком много — возникает эффект перемешивания (взбивания), масло пенится, теряет смазывающие свойства и перегревается. Для подшипников червяка уровень масла часто должен быть ниже центра самого нижнего滚动 тела (шарика или ролика), чтобы избежать больших потерь на перемешивание, но смачивание должно быть обеспечено разбрызгиванием.

2. Пластичная смазка (Литол, Циатим, современные полимочевины)

Используется в герметичных узлах или когда масляная ванна недоступна (например, подшипник вынесен за пределы корпуса). Здесь критичен выбор типа смазки.

• Литол-24 — классика, но устаревшая. Рабочая температура до 120°C. При длительной работе в горячем редукторе может вытекать.
• Полимочевинные смазки — современный стандарт. Они не плавятся, не вытекают, имеют огромный ресурс. Идеальны для необслуживаемых узлов.
• Комплексные кальциевые смазки — водостойкие, но боятся высоких температур.

Никогда не смешивайте разные типы смазок! Химическая реакция между загустителями может превратить смазку в твердую массу или, наоборот, в жидкость, что убьет подшипник.

Тонкости монтажа: нагрев, посадки и регулировка зазора

Даже самый дорогой подшипник можно убить за 10 минут неправильной установкой. Вот основные правила, которые должен знать каждый слесарь-ремонтник.

Посадки

Подшипник должен сидеть плотно. Обычно внутреннее кольцо садится на вал с натягом (переходная посадка), а внешнее кольцо в корпус — с небольшим зазором (чтобы кольцо могло немного проворачиваться при тепловом расширении вала, если конструкция это предусматривает, или плотно, если конструкция жесткая). Для червячных редукторов стандартная посадка на вал — k6 или m6, в корпус — H7.

Метод нагрева

Никогда, слышите, никогда не нагревайте подшипник открытым огнем (газовой горелкой, паяльной лампой) напрямую. Локальный перегрев отпускает сталь, меняет ее структуру, и подшипник станет мягким. При нагрузке он просто сомнется. Правильный способ: индукционный нагреватель. Он греет только внутреннее кольцо быстро и равномерно. Допустимый способ «в условиях гаража»: масляная ванна. Подшипник кладется в емкость с маслом, масло греется на плитке до 80-90 градусов. Больше 120 градусов греть нельзя — начнется необратимое изменение свойств металла.

Регулировка конических подшипников

Это самый ответственный этап при ремонте редуктора типа 2Ч. Конические подшипники монтируются враспор. Между торцом наружного кольца и крышкой корпуса ставятся регулировочные прокладки. Задача: выбрать такой пакет прокладок, чтобы вал вращался свободно, но без ощутимого люфта (биения). Метод проверки: После сборки затяните крышку. Попробуйте покачать вал рукой. Если есть стук — прокладок мало (зазор велик). Если вал туго вращается или заклинивает при нагреве — прокладок много (натяг велик). Правильно отрегулированный подшипник при работе нагревается, расширяется, и зазор выбирается сам, переходя в рабочее состояние без заклинивания.

Диагностика неисправностей: слушаем и чувствуем

Как понять, что подшипник в червячном редукторе требует замены, не разбирая его? Есть три главных признака.

1. Шум и вибрация. Исправный редуктор гудит равномерно. Если появился свист, скрежет или ритмичный стук — это конец. Свист обычно указывает на недостаток смазки или повреждение сепаратора. Стук — на выкрашивание дорожек качения (питтинг).
2. Температура. Потрогайте корпус редуктора в месте установки подшипника. Если рука терпит (до 60-70°C) — норма. Если обжигает (выше 80-90°C) — есть проблема. Это может быть перетяжка подшипника, отсутствие смазки или разрушение.
3. Масло. Слейте немного масла. Если в нем блестит металлическая стружка (особенно крупная, похожая на чешуйки) — подшипник разрушается. Мелкая пыль допустима в процессе приработки, но стружка — это приговор.

Отдельно стоит сказать о характерных повреждениях. Для червячных редукторов типично выкрашивание (питтинг) из-за перегрузок и задиры из-за масляного голодания. Если вы видите на дорожках синие цвета побежалости — подшипник перегревался. Если есть трещины на кольцах — была перетяжка или ударная нагрузка.

Заключение

Подбор подшипников для червячного редуктора — это баланс между стоимостью, надежностью и пониманием физики процесса. Не стоит пытаться сэкономить, покупая дешевые аналоги неизвестных брендов для ответственного узла. Разница в цене между хорошим подшипником и плохим несопоставима с ущербом от простоя оборудования.

Для стандартных задач, таких как обслуживание редуктора 2Ч-63, лучшая стратегия — использовать проверенные конические роликоподшипники от надежных производителей, соблюдать чистоту при монтаже, правильно греть детали и не жалеть качественной смазки. Помните, что подшипник — это расходный материал, но при правильном подходе его ресурс может исчисляться десятками тысяч часов, обеспечивая бесперебойную работу вашего производства.

Надеюсь, эта статья помогла вам разобраться в нюансах. Берегите свои механизмы, и они ответят вам долгой службой.
