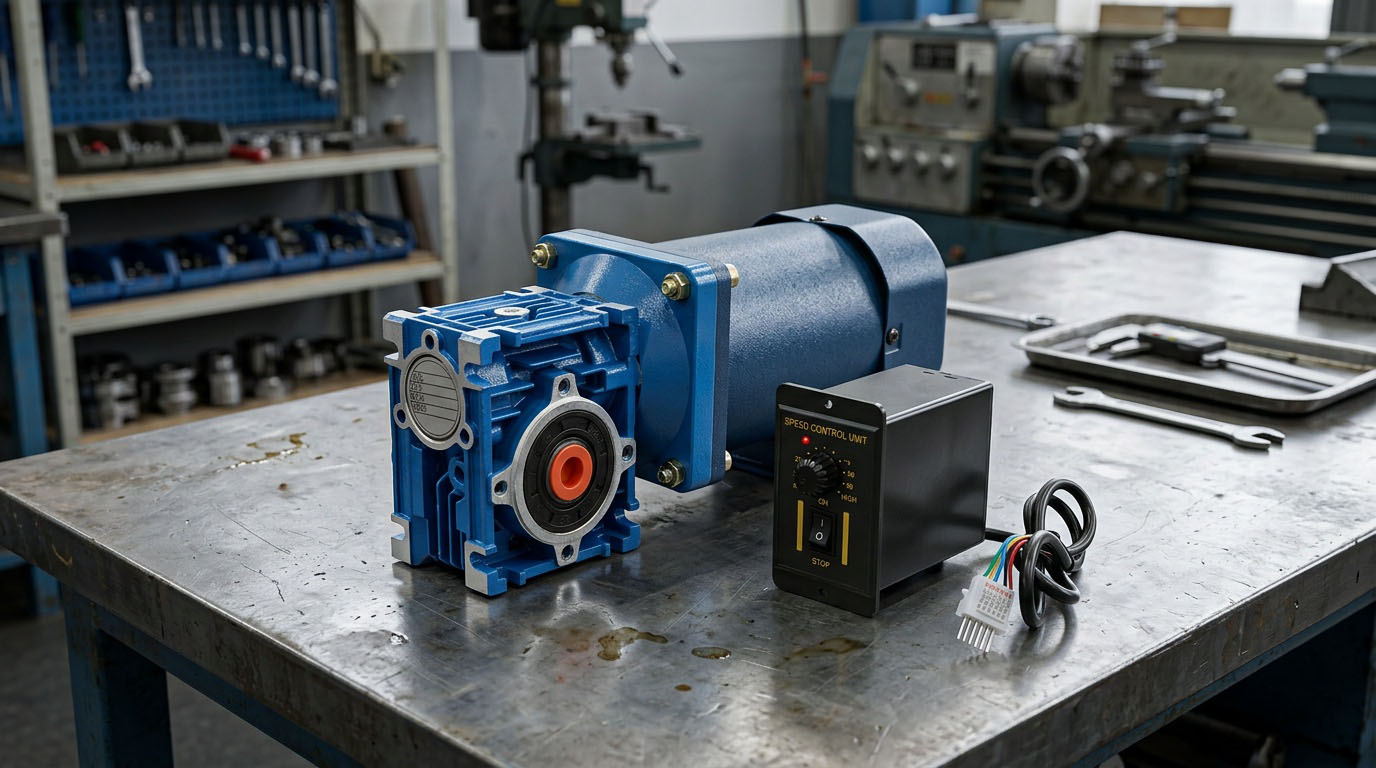

Мотор-редуктор на 220 вольт: какой выбрать, характеристики

Введение

Мотор-редукторы на 220 вольт — это компактные приводы, сочетающие электродвигатель и механический редуктор. Они преобразуют высокую скорость вращения вала в мощный крутящий момент при низких оборотах. Такие устройства востребованы в автоматике ворот, конвейерах, сельхозтехнике, робототехнике и бытовых станках. Главное преимущество — работа от стандартной однофазной сети, что упрощает подключение в гараже, на даче или в небольшом цеху.

Что такое мотор-редуктор

Конструктивно устройство состоит из двух узлов:

• электродвигателя (обычно асинхронного или коллекторного на 220 В);
• редуктора — зубчатой, червячной или планетарной передачи, снижающей обороты и увеличивающей усилие.

Результат: на выходе получаем контролируемое вращение с нужным моментом. В отличие от отдельных двигателя и редуктора, готовый мотор-редуктор герметичен, выверен по соосности и не требует дополнительной настройки.

Ключевые характеристики

При подборе обращайте внимание на следующие параметры:

• Напряжение питания: 220 В ~ (однофазный переменный ток). Уточняйте частоту — 50 Гц (стандарт РФ) или 60 Гц.
• Мощность двигателя: от 25 Вт до 2,2 кВт. Для бытовых задач хватает 60–400 Вт, для промышленных — от 750 Вт.
• Выходная скорость: от 1 до 600 об/мин. Чем ниже обороты, тем выше момент при той же мощности.
• Крутящий момент: измеряется в Н·м. Рассчитывается как M = 9550 × P / n, где P — мощность в кВт, n — обороты в минуту.
• Передаточное число: отношение входных оборотов к выходным. Например, 1:30 означает, что вал редуктора вращается в 30 раз медленнее двигателя.
• КПД: у червячных редукторов — 50–70%, у цилиндрических — до 95%. Влияет на нагрев и энергопотребление.
• Степень защиты (IP): IP44 — от брызг, IP54 — от пыли, IP65 — для улицы и влажных помещений.
• Тип монтажа: лапы, фланец, комбинированный. Важно для совместимости с вашим оборудованием.

Типы мотор-редукторов

Классификация по типу передачи:

• Червячные: компактные, самотормозящиеся, подходят для подъёмных механизмов. Минус — низкий КПД и нагрев при длительной работе.
• Цилиндрические: высокий КПД, надёжность, работа в реверсе. Используются в конвейерах и станках.
• Планетарные: максимальная плотность мощности, точность, но высокая цена. Выбор для робототехники и ЧПУ.
• Волновые: редки в сегменте 220 В, применяются в спецтехнике с высокими требованиями к люфту.

По типу двигателя:

• Асинхронные с конденсаторным пуском — надёжные, недорогие, но сложно регулировать скорость без частотного преобразователя.
• Коллекторные — позволяют плавно менять обороты простым диммером, но щётки требуют обслуживания.
• Бесщёточные (BLDC) с драйвером — современный вариант с высоким КПД и точным управлением, но дороже и требует электроники.

Как выбрать: пошаговый алгоритм

1. Определите нагрузку: какой момент нужен на выходе? Учтите пиковые перегрузки (запуск, заклинивание).
2. Задайте требуемую скорость вала. Если нужна регулировка — сразу смотрите на коллекторные или BLDC-модели.
3. Рассчитайте необходимую мощность по формуле: P = (M × n) / 9550, где M — момент в Н·м, n — обороты.
4. Выберите тип редуктора под задачу: самоторможение (червячный), реверс (цилиндрический), точность (планетарный).
5. Уточните условия эксплуатации: температура, влажность, пыль. Подберите соответствующий класс IP.
6. Проверьте габариты и способ крепления — редуктор должен физически вписаться в вашу конструкцию.
7. Сравните предложения по гарантии, наличию запчастей и отзывам о надёжности.

Расчётные формулы

Базовые зависимости для подбора редуктора:

• Крутящий момент: M = 9550 × P / n
• Мощность: P = (M × n) / 9550
• Передаточное число: i = n_вход / n_выход
• Реальный момент с учётом КПД: M_реал = M_теор × η

Пример: нужен момент 20 Н·м при 60 об/мин. Расчётная мощность: P = (20 × 60) / 9550 ≈ 0,126 кВт. С запасом 30% берём двигатель от 160 Вт. Если КПД редуктора 0,7, реальная мощность на валу двигателя должна быть не менее 0,126 / 0,7 ≈ 180 Вт.

Сравнительная таблица популярных решений

* — диапазон регулировки при использовании диммера или контроллера.

Монтаж и эксплуатация

Правильная установка продлевает срок службы:

• Закрепляйте корпус жёстко, без перекосов — вибрация разрушает подшипники.
• Не превышайте радиальные и осевые нагрузки на выходной вал — сверяйтесь с паспортом.
• Для червячных редукторов предусмотрите вентиляцию: они греются при длительной работе.
• Раз в 6–12 месяцев проверяйте уровень масла (если редуктор обслуживаемый) и состояние сальников.
• При подключении к сети 220 В используйте УЗО и автомат защиты по току двигателя.

Частые ошибки при выборе

• Игнорирование пусковых токов: асинхронный двигатель может потреблять в 5–7 раз больше номинала при старте.
• Выбор по минимальной цене без учёта КПД: дешёвый червячный редуктор может "съесть" половину мощности на нагрев.
• Несоответствие режима работы: многие мотор-редукторы рассчитаны на S1 (непрерывный), а используются в кратковременном цикле — или наоборот.
• Отсутствие запаса по моменту: всегда закладывайте 20–30% резерва на износ и нештатные нагрузки.
• Попытка регулировать скорость асинхронного двигателя простым диммером — это приводит к перегреву и выходу из строя.

Заключение

Мотор-редуктор на 220 В — это не просто «двигатель с коробкой», а инженерный узел, от правильного выбора которого зависит надёжность всей системы. Начните с чёткого ТЗ: момент, скорость, режим работы. Затем подберите тип передачи и двигателя под задачу, не забывая про КПД и условия эксплуатации. Не гонитесь за минимальной ценой — качественный привод окупится отсутствием простоев и ремонтов. Если сомневаетесь в расчётах — обратитесь к техническому специалисту или используйте конфигураторы на сайтах проверенных производителей. Грамотно подобранный мотор-редуктор работает годами, тихо и без нареканий.
