Червячные редукторы на 12 вольт: Полный гид по выбору, расчету и эксплуатации



В мире современной автоматизации, робототехники и домашнего уюта часто возникает задача: нужно повернуть что-то тяжелое, медленно и с огромным усилием. При этом источник питания ограничен — чаще всего это аккумулятор на 12 вольт или блок питания от компьютера. На помощь приходит связка из электродвигателя постоянного тока и червячного редуктора. Это классическое инженерное решение, которое используется десятилетиями, но до сих пор остается актуальным.

Почему именно 12 вольт? Это стандарт безопасности и доступности. Почему именно червячная передача? Потому что она дает максимальное снижение оборотов при минимальных габаритах и обладает уникальным свойством самоторможения. В этом материале мы не просто перечислим характеристики, а разберем физику процесса, научимся считать крутящий момент и поймем, почему ваш редуктор может греться или гудеть.

Содержание

• Введение: Что такое червячная пара и зачем она нужна
• Анатомия механизма: Червяк и Колесо
• Почему 12 вольт? Особенности низковольтных систем
• Математика движения: Формулы и расчеты
• Как выбрать редуктор: Чек-лист инженера
• Где это применяется: От ворот до роботов
• Обслуживание и смазка: Продлеваем жизнь механизму
• Диагностика неисправностей
• Заключение

Введение: Что такое червячная пара и зачем она нужна

Представьте себе обычный винт, который вы вкручиваете в деревяшку. Если вы перестанете крутить отвертку, винт не вылетит обратно сам по себе. Ему нужно сопротивление древесины. А теперь представьте механизм, где этот винт вращается постоянно, зацепляясь за зубчатое колесо. Это и есть суть червячной передачи.

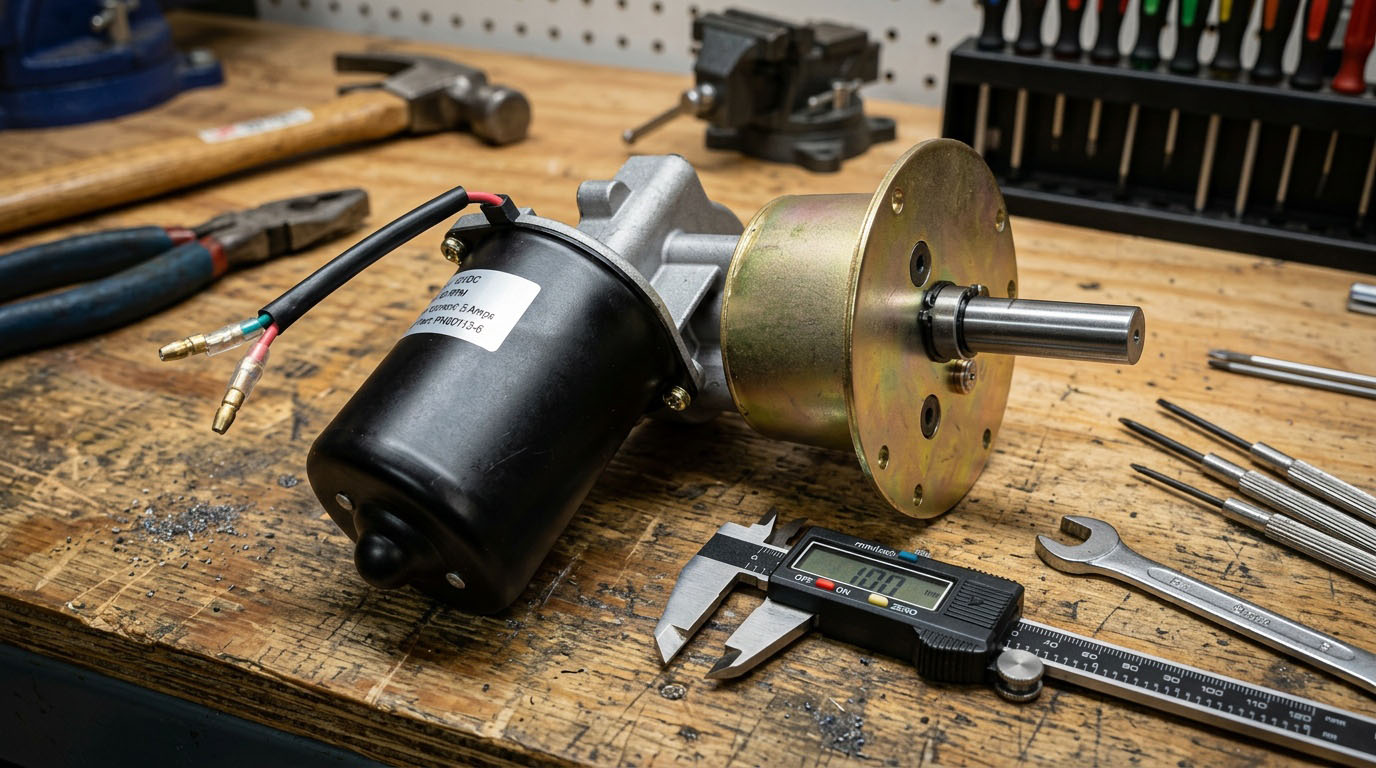

В контексте электромеханики червячный редуктор на 12 вольт — это компактный агрегат, состоящий из двух основных частей: электродвигателя и механического понижающего узла. Задача двигателя — создать быстрое вращение. Задача редуктора — превратить это быстрое, но слабое вращение в медленное, но очень мощное.

Главная фишка червячных редукторов — это возможность получить огромное передаточное число в одной ступени. Если в обычном зубчатом редукторе (цилиндрическом) для снижения оборотов в 50 раз нужно несколько пар шестеренок, то в червячном это можно сделать всего одной парой: червяком и червячным колесом. Это экономит место, вес и деньги.

Но у этой медали есть и обратная сторона. Червячная передача работает на принципе скольжения, а не качения, как обычные шестерни. Это порождает трение, нагрев и потерю эффективности. Однако для задач, где нужна точность позиционирования и фиксация нагрузки без тормоза, червяк остается королем.

Анатомия механизма: Червяк и Колесо

Чтобы понимать, как обращаться с устройством, нужно знать, из чего оно состоит. Давайте разберем внутренности типичного мотор-редуктора на 12 вольт.

1. Червяк (Worm)

Это ведущий элемент. По сути, это винт с трапецеидальной или эвольвентной резьбой. Он жестко насажен на вал электродвигателя. Материал червяка обычно тверже, чем материал колеса. Часто его делают из закаленной стали, иногда с поверхностным упрочнением. Почему? Потому что червяк испытывает большие нагрузки и должен стирать колесо, а не стираться сам.

2. Червячное колесо (Worm Gear)

Это ведомый элемент. Оно выглядит как обычная шестерня, но зубья у нее имеют специальную форму, охватывающую червяк. Материал колеса — это компромисс. Оно должно быть прочным, но при этом иметь низкий коэффициент трения по отношению к стали червяка. Поэтому колеса часто делают из бронзы, латуни или специальных полимеров (капролон, текстолит). В дешевых моделях на 12 вольт можно встретить колеса из порошковой металлургии или даже пластика.

3. Корпус

Обычно выполняется из алюминия (для отвода тепла) или прочного пластика (ABS, поликарбонат). Внутри корпуса находится масляная ванна или густая смазка. Корпус также служит опорой для подшипников, на которых вращаются валы.

4. Электродвигатель

В связке с червячным редуктором на 12 вольт чаще всего используются коллекторные двигатели постоянного тока. Они дешевы, просты в управлении и выдают высокий пусковой момент. Реже встречаются бесколлекторные (BLDC) моторы — они дороже, но долговечнее и тише.

5. Подшипники

Они удерживают валы в правильном положении. В бюджетных моделях это втулки скольжения (бронзовые или тефлоновые), в более дорогих — шарикоподшипники. От качества подшипников зависит шумность и срок службы.

Почему 12 вольт? Особенности низковольтных систем

Почему в статье мы фокусируемся именно на 12 вольтах? Это не случайность. В мире любительской электроники, автомобильной техники и малой автоматизации 12V — это золотой стандарт.

Доступность источников питания

Найти блок питания на 12 вольт проще простого. Это стандарт для светодиодных лент, компьютерной периферии и автомобильной электроники. Аккумуляторы на 12 вольт (свинцово-кислотные AGM/GEL или литиевые сборки 3S) также широко распространены и дешевы.

Безопасность

12 вольт считается безопасным напряжением для человека. Риск получить удар током при работе с такими редукторами минимален, что позволяет использовать их в устройствах, доступных детям или в условиях повышенной влажности (при соответствующей защите корпуса).

Управление

Управлять двигателем на 12 вольт легко. Для этого подходят распространенные драйверы (например, на базе чипов L298N, TB6612 или мощных MOSFET-транзисторов). Широтно-импульсная модуляция (ШИМ) позволяет плавно регулировать скорость вращения без потери момента на низких оборотах.

Таблица: Сравнение напряжений для мотор-редукторов

Параметр	6 Вольт	12 Вольт	24 Вольта
Применение	Игрушки, мелкая робототехника	Автомобили, ворота, станки, роботы	Промышленность, тяжелая техника
Ток при той же мощности	Высокий (толстые провода)	Средний	Низкий (тонкие провода)
Доступность блоков питания	Средняя	Очень высокая	Высокая
КПД двигателя	Ниже (больше потерь в меди)	Оптимальный	Высокий

Как видно из таблицы, 12 вольт — это баланс между силой тока и удобством. При 6 вольтах для получения той же мощности придется прокачивать через провода огромный ток, что вызовет нагрев. При 24 вольтах провода тоньше, но найти аккумулятор или блок питания чуть сложнее, а риск искрения выше.

Математика движения: Формулы и расчеты

Инженер не действует наугад. Прежде чем купить редуктор, нужно рассчитать, потянет ли он вашу задачу. Не нужно быть профессором математики, достаточно знать несколько базовых формул.

Передаточное число (i)

Это главный параметр редуктора. Оно показывает, во сколько раз редуктор замедляет вращение и во сколько раз увеличивает крутящий момент.

Формула расчета передаточного числа для червячной пары:

i = Z2 / Z1

Где:

• Z2 — количество зубьев червячного колеса.
• Z1 — количество заходов червяка (обычно 1, реже 2 или 4).

Пример: Если у колеса 40 зубьев, а червяк однозаходный, то передаточное число i = 40 / 1 = 40. Это значит, что двигатель должен сделать 40 оборотов, чтобы выходной вал редуктора сделал всего 1 оборот.

Выходная скорость (n_out)

С какой скоростью будет крутиться ваш механизм?

n_out = n_motor / i

Где:

• n_motor — скорость вращения двигателя (об/мин).
• i — передаточное число.

Пример: Двигатель крутится со скоростью 3000 об/мин. Передаточное число редуктора 50. n_out = 3000 / 50 = 60 об/мин. На выходе мы получаем 1 оборот в секунду.

Выходной крутящий момент (T_out)

Это сила, с которой редуктор будет вращать нагрузку. Здесь важно учесть КПД (коэффициент полезного действия), так как червячная передача теряет много энергии на трение.

T_out = T_motor * i * η

Где:

• T_motor — крутящий момент на валу двигателя (Н*м).
• i — передаточное число.
• η (эта) — КПД редуктора (для червячных пар обычно от 0.4 до 0.8 в зависимости от передаточного числа и смазки).

Важный нюанс: Чем больше передаточное число, тем ниже КПД червячной передачи. При больших числах (i > 60) КПД может падать до 40-50%. Это значит, что половина энергии мотора уходит в тепло.

Пример полного расчета

Задача: Поднять шлагбаум весом 5 кг с длиной рычага 0.5 метра. 1. Необходимый момент: M = F * L = (5 кг * 9.8 м/с²) * 0.5 м ≈ 24.5 Н*м. 2. У нас есть мотор-редуктор на 12В. - Момент мотора: 0.05 Н*м. - Передаточное число: 600. - КПД: 0.5 (50%). 3. Считаем выходной момент: T_out = 0.05 * 600 * 0.5 = 15 Н*м. 4. Вывод: 15 Н*м меньше, чем требуется 24.5 Н*м. Этот редуктор не поднимет шлагбаум, мотор сгорит или сработает защита. Нужно брать редуктор с большим моментом или более мощный мотор.

Как выбрать редуктор: Чек-лист инженера

Рынок наполнен тысячами моделей. От крошечных моторчиков за 100 рублей до промышленных агрегатов. Как не ошибиться? Используйте этот алгоритм.

1. Определите нагрузку (Крутящий момент)

Это самый важный пункт. Всегда берите запас. Если расчет показал, что нужно 10 Н*м, ищите редуктор на 15-20 Н*м. Запас нужен на пусковые токи, износ и непредвиденные препятствия (например, снег в воротах).

2. Определите скорость

Как быстро должен двигаться механизм? Если нужно открыть ворота за 10 секунд, а редуктор делает это за 40 секунд — проект провален. Помните, что скорость и момент связаны обратной зависимостью. Увеличив момент (увеличив передаточное число), вы неизбежно потеряете в скорости.

3. Режим работы (S1, S2, S3...)

Многие забывают про этот параметр. - S1 (Продолжительный): Мотор может работать часами без перерыва (вентиляторы, конвейеры). - S2 (Кратковременный): Работа в течение 10-30 минут, затем остывание. - S3 (Повторно-кратковременный): Включил-выключил-включил (ворота, стеклоподъемники). Дешевые червячные редукторы на 12 вольт часто рассчитаны на режим S3. Если заставить их работать в режиме S1, они перегреются и расплавят пластиковые шестерни.

4. Габариты и тип вала

Влезет ли редуктор в ваш корпус? Какой тип выхода вала: круглый, D-образный (с лыской), квадратный? D-образный вал лучше передает момент и не проскальзывает в посадочном месте.

5. Люфт (Backlash)

Это свободный ход вала. Если вы повернули вал, а механизм сдвинулся не сразу, а через 2 градуса — это люфт. Для точной робототехники (манипуляторы) люфт должен быть минимальным. Для ворот или лебедок люфт в 1-2 градуса не критичен.

6. Степень защиты (IP)

Где будет стоять редуктор? - В сухой комнате: IP20 достаточно. - На улице под навесом: IP54 (защита от брызг и пыли). - Под дождем или в грязи: IP65 и выше.

Где это применяется: От ворот до роботов

Сфера применения червячных редукторов на 12 вольт невероятно широка. Давайте рассмотрим самые популярные кейсы.

Автоматика для ворот и шлагбаумов

Здесь червяк незаменим благодаря свойству самоторможения. Когда мотор выключен, ветер не сможет сам открыть ворота. Червячная пара блокирует обратное вращение. Это избавляет от необходимости устанавливать дополнительный электромагнитный тормоз, что удешевляет конструкцию.

Автомобильные стеклоподъемники и дворники

В каждом современном автомобиле есть как минимум два червячных редуктора на 12 вольт — в приводе стеклоочистителей. Они обеспечивают медленное, но мощное движение тяжелых щеток по стеклу, даже когда оно примерзло.

Конвейерные ленты и подающие механизмы

В малом бизнесе (пекарни, сортировка товаров) используются компактные конвейеры. 12-вольтовые редукторы позволяют точно дозировать скорость подачи продукта.

Робототехника и манипуляторы

Хотя для высокоскоростных роботов чаще используют планетарные редукторы, для суставов, которые должны удерживать вес (например, локоть робота), червячные передачи подходят отлично. Они позволяют роботу "замереть" в позе без постоянного потребления энергии мотором.

Солнечные трекеры

Устройства, которые поворачивают солнечные панели вслед за солнцем. Здесь важна точность и способность выдерживать ветровую нагрузку. Червячный редуктор удерживает панель в заданном положении без тормозов.

Лебедки и подъемники

Для подъема грузов на небольшую высоту (например, подъемник для инвалида или подъем камеры для видеосъемки). Самоторможение здесь критически важно для безопасности груза.

Обслуживание и смазка: Продлеваем жизнь механизму

Червячный редуктор — механизм капризный. Из-за высокого трения он требует внимания. Правильное обслуживание может увеличить срок службы с полугода до десяти лет.

Проблема смазки

В червячной паре происходит скольжение металла по металлу (или по бронзе). Обычное моторное масло может не подойти. - Для высокоскоростных редукторов подходят жидкие масла с противозадирными присадками. - Для тихоходных и нагруженных лучше использовать густые консистентные смазки (типа Литол-24, но лучше специализированные редукторные смазки).

Важно: Не смешивайте разные типы смазок. Если в редукторе была синтетика, не доливайте туда минералку — они могут свернуться в комок, и редуктор заклинит.

Контроль температуры

Во время первой обкатки нового редуктора обязательно потрогайте корпус. Он будет греться — это нормально. Но если руку держать невозможно (выше 60-70 градусов), значит: 1. Слишком много смазки (вспенивание). 2. Слишком мало смазки. 3. Неправильная центровка валов. 4. Превышение нагрузки.

Замена щеток (для коллекторных моторов)

Если ваш редуктор идет в сборе с коллекторным двигателем, помните, что щетки со временем стираются. Признак износа: искрение, падение мощности, нестабильные обороты. В хороших моторах щетки можно заменить, в дешевых (разборка невозможна) — меняется весь узел.

Проверка люфта

Раз в год проверяйте, не увеличился ли люфт на выходном валу. Если он стал слишком большим, это говорит об износе зубьев червячного колеса. В металлических редукторах это можно компенсировать подтяжкой подшипников, в пластиковых — только заменой.

Диагностика неисправностей

Что делать, если редуктор перестал работать или ведет себя странно? Вот таблица основных симптомов и решений.

Симптом	Возможная причина	Решение
Мотор гудит, но вал не крутится	Заклинивание механизма, поломка зуба шестерни, заклинивание подшипника.	Разобрать, найти обломок, заменить поврежденную деталь. Проверить свободу вращения от руки.
Сильный нагрев корпуса	Перегрузка, старая смазка, неправильное напряжение.	Снизить нагрузку, заменить смазку, проверить напряжение питания (не завышено ли оно).
Стук или вибрация	Износ подшипников, большой люфт в зацеплении, дисбаланс вала.	Заменить подшипники, отрегулировать зацепление червяка и колеса.
Падение мощности	Износ щеток мотора, окисление контактов, высыхание смазки.	Почистить коллектор, заменить щетки, добавить смазку.
Самоторможение не работает (вал крутится назад)	Износ червячной пары, слишком малый угол подъема винта, смазка слишком жидкая.	Замена червячной пары. В некоторых случаях это конструктивная особенность при малых передаточных числах.

Особый случай: Обратимость червячной передачи

Иногда пользователи жалуются, что редуктор не держит нагрузку. Это происходит, если передаточное число слишком мало (обычно менее 20-25). В таких случаях передача становится обратимой: колесо может крутить червяк. Это не поломка, а физика. Для удержания нагрузки в таких случаях нужен отдельный тормоз.

Заключение

Червячный редуктор на 12 вольт — это настоящий трудяга в мире механики. Он прощает многие ошибки новичков, стоит недорого и способен решать задачи, которые не под силу обычным моторам. Его способность превращать быстрые обороты в мощное усилие и фиксировать нагрузку без дополнительных тормозов делает его уникальным.

Однако, как и любой механизм, он требует уважения к физическим законам. Нельзя требовать от маленького редуктора работы крана, нельзя игнорировать нагрев и нельзя забывать про смазку. Если вы правильно подберете передаточное число, учтете запас по моменту и обеспечите достойное питание, этот узел станет сердцем вашего проекта, работающим годами без нареканий.

Помните: инженерия — это не магия, это расчет и понимание процессов. Надеюсь, эта статья помогла вам разобраться в хитросплетениях червячных передач. Теперь вы вооружены знаниями, чтобы создать что-то действительно полезное и надежное.

Удачи в ваших проектах, и пусть ваши шестерни всегда крутятся в нужную сторону!
