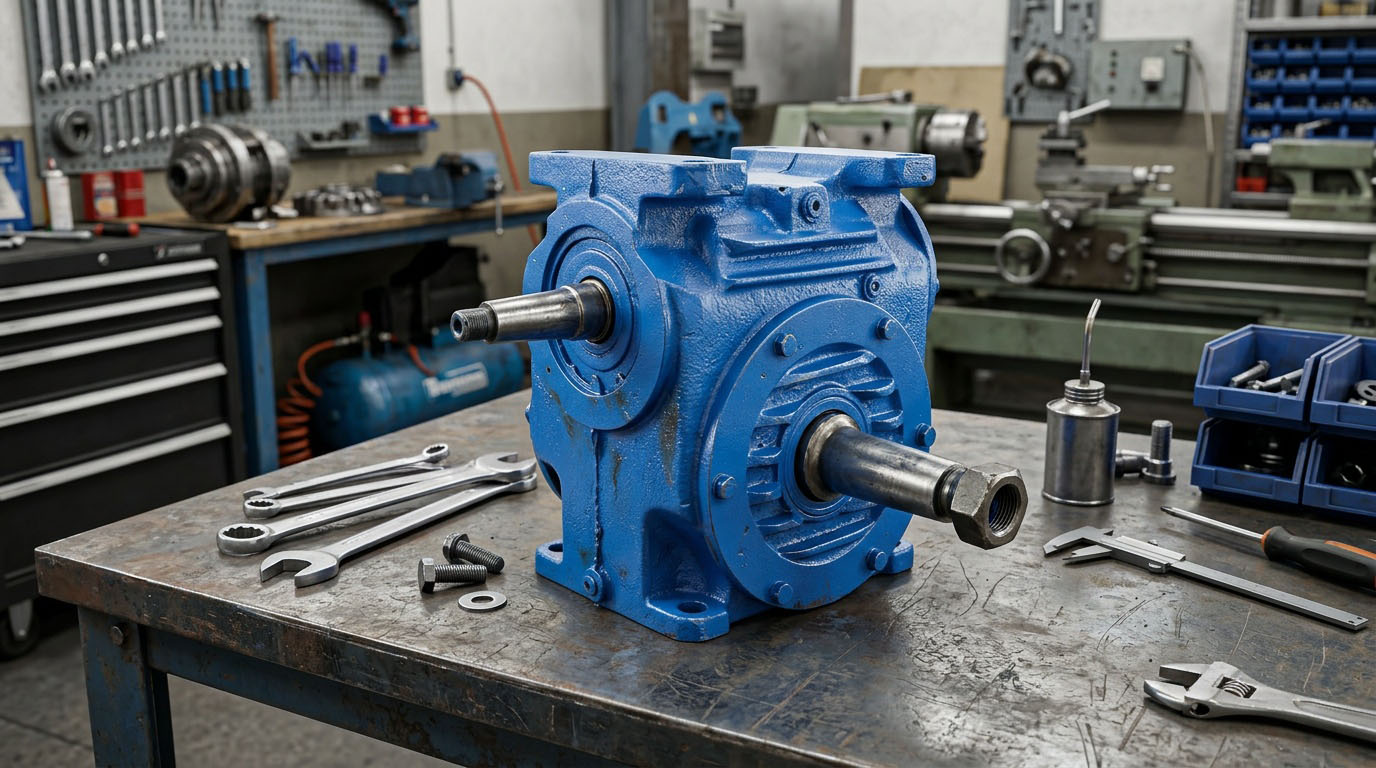

Червячные редукторы серии Ч: полный разбор конструкции, плюсов и минусов

В мире механических передач существует множество решений, но лишь немногие могут похвастаться такой же универсальностью и историей применения, как червячные редукторы. Это устройство, которое превращает высокую скорость вращения вала электродвигателя в мощный крутящий момент на выходе, оставаясь при этом удивительно компактным. Инженеры часто обращаются к классическим решениям, таким как редуктор Ч-100, когда требуется надежная работа в стесненных условиях или необходимость самоторможения. Однако, как и любой механизм, червячная пара имеет свои особенности эксплуатации, о которых необходимо знать до момента установки. В этом материале мы подробно разберем устройство, физику работы, сильные и слабые стороны этих агрегатов, чтобы вы могли принять взвешенное техническое решение.

1. Устройство и принцип работы

Чтобы понять, почему червячный редуктор ведет себя именно так, а не иначе, нужно заглянуть внутрь его корпуса. В отличие от привычных зубчатых передач, где колеса катаются друг по другу, здесь мы имеем дело с принципиально иным типом контакта.

Основу механизма составляют два элемента:

• Червяк. Это, по сути, винт с резьбой специальной формы (чаще всего архимедовой или эвольвентной). Он устанавливается на быстроходном валу, который соединен с двигателем.
• Червячное колесо. Это зубчатое колесо со特殊ным профилем зубьев, которое находится в зацеплении с червяком. Оно устанавливается на тихоходном валу.

Принцип действия напоминает работу винтовой пары (винт и гайка), но с важным отличием: гайка здесь выполнена в виде колеса и может вращаться. Когда червяк вращается, его витки последовательно надавливают на зубья колеса, заставляя его поворачиваться на один зуб за один оборот червяка (если червяк однозаходный).

Ключевая особенность кинематики здесь — это скольжение. В цилиндрических редукторах преобладает качение, а в червячных — интенсивное скольжение витков червяка по зубьям колеса. Именно этот физический процесс диктует все последующие преимущества и недостатки конструкции, влияя на КПД, нагрев и износ материалов.

2. Главные достоинства червячных редукторов

Почему же, несмотря на существование более современных планетарных или цилиндрических редукторов, червячные передачи не уходят в прошлое? Ответ кроется в ряде уникальных преимуществ, которые делают их незаменимыми в конкретных задачах.

Высокое передаточное число в одной ступени

Это, пожалуй, самый весомый аргумент. Обычный цилиндрический редуктор может обеспечить передаточное число до 1:6 или 1:8 в одной ступени без значительного увеличения габаритов. Червячный же редуктор спокойно выдает числа от 1:10 до 1:80 и даже выше в рамках одного корпуса. Это позволяет сильно снизить скорость вращения и увеличить момент, не используя многоступенчатые сложные схемы.

Компактность и малый вес

Благодаря перпендикулярному расположению валов (входной и выходной валы обычно находятся под углом 90 градусов) и высокой плотности передачи мощности, такие редукторы занимают минимум места. Это критически важно при проектировании конвейерных линий, ворот или подъемных механизмов, где пространство ограничено.

Эффект самоторможения

Это свойство, которое часто становится решающим при выборе. При определенных передаточных числах (обычно выше 1:35) редуктор становится необратимым. Это значит, что вы можете вращать входной вал и крутить выходной, но если попытаться провернуть выходной вал (нагрузку), входной вал с двигателем не сдвинется с места. Механизм работает как тормоз. Это идеально для лебедок, лифтов и подъемников, где нужно удерживать груз без использования дополнительных тормозных систем.

Плавность хода и низкий уровень шума

Зацепление червяка и колеса происходит постепенно, по всей длине линии контакта. Здесь нет резких ударов зубьев, характерных для некоторых видов зубчатых передач. В результате работа механизма сопровождается низким уровнем вибрации и шума, что важно для оборудования, установленного в жилых зданиях или офисах (например, приводы ворот или жалюзи).

3. Недостатки и ограничения эксплуатации

Бесплатных завтраков не бывает, и за перечисленные выше плюсы приходится платить определенными техническими компромиссами. Инженер должен четко понимать эти ограничения, чтобы не вывести оборудование из строя в первый же месяц работы.

Низкий коэффициент полезного действия (КПД)

Из-за преобладания сил трения скольжения значительная часть энергии двигателя превращается не в полезную работу, а в тепло. КПД червячной передачи напрямую зависит от передаточного числа. Чем больше мы замедляем скорость (чем выше передаточное число), тем ниже КПД. При больших передаточных числах потери мощности могут достигать 50% и более.

Склонность к перегреву

Следствие низкого КПД — выделение большого количества тепла. Червячные редукторы требуют эффективного отвода тепла. При длительной работе под нагрузкой корпус может нагреваться до 80-90 градусов Цельсия. Если не следить за уровнем масла или перегрузить редуктор, возможно заклинивание из-за теплового расширения деталей или потери смазывающих свойств масла.

Ограничение по передаваемой мощности

Из-за теплового режима червячные редукторы редко применяются для передачи мощностей свыше 60-100 кВт. Для тяжелых промышленных задач (дробилки, мощные мельницы) чаще выбирают цилиндрические или планетарные аналоги, которые лучше справляются с высокими нагрузками.

Люфт и износ

Со временем пара "червяк-колесо" изнашивается. Поскольку колесо часто делают из более мягкого материала (бронза) для снижения трения, оно стирается быстрее. Это приводит к увеличению люфта (мертвого хода) на выходном валу. Для точных позиционирующих механизмов это может стать проблемой, требующей регулярной регулировки или замены пары.

Требовательность к материалам

Чтобы снизить износ и трение, нельзя делать оба элемента из стали. Обычно червяк делают из закаленной стали, а колесо — из бронзы или чугуна с бронзовым венцом. Это удорожает стоимость изделия по сравнению с простыми стальными шестернями.

4. Технические характеристики и расчеты

При подборе редуктора важно оперировать конкретными цифрами. Основные параметры, на которые стоит обратить внимание, включают передаточное число, КПД и допускаемый крутящий момент.

Передаточное число (i) рассчитывается по формуле:

i = Z2 / Z1

Где:

• Z2 — число зубьев червячного колеса.
• Z1 — число заходов червяка (обычно 1, 2 или 4).

Например, если у колеса 40 зубьев, а червяк однозаходный (Z1=1), то передаточное число будет 40. Это значит, что входной вал должен сделать 40 оборотов, чтобы выходной сделал один.

КПД (eta) червячной передачи можно приблизительно оценить по формуле:

η = tan(γ) / tan(γ + φ)

Где γ — угол подъема винтовой линии червяка, а φ — угол трения. Из формулы видно, что при малых углах подъема (что соответствует большим передаточным числам) КПД резко падает.

Для наглядности приведем таблицу зависимости КПД от передаточного числа для типовых промышленных редукторов:

Из таблицы видно, что использование редуктора с передаточным числом 80 для непрерывной работы 24/7 может быть экономически нецелесообразным из-за потерь электроэнергии на нагрев.

5. Где применяются червячные передачи

Сфера применения червячных редукторов огромна, но она четко очерчена их техническими возможностями. Их не ставят туда, где нужен высокий КПД и огромная мощность, но они царят там, где важны компактность и безопасность.

• Подъемно-транспортное оборудование. Лебедки, тали, лифты, эскалаторы. Здесь критически важно свойство самоторможения, которое не дает грузу упасть при отключении электричества.
• Конвейерные линии. Приводы ленточных и цепных конвейеров на складах и производствах. Компактность позволяет встраивать редуктор непосредственно в узел привода барабана.
• Запорная арматура. Электроприводы задвижек и клапанов на трубопроводах. Требуется большое усилие для открытия/закрытия при относительно малой мощности двигателя.
• Строительная техника. Механизмы поворота башенных кранов, приводы бетономешалок.
• Бытовая автоматика. Приводы ворот, шлагбаумов, систем вентиляции. Низкий уровень шума здесь является ключевым фактором.
• Пищевая промышленность. Мясорубки, тестомесы, упаковочные машины. Простота конструкции облегчает санитарную обработку.

6. Обслуживание и типичные неисправности

Червячный редуктор считается одним из самых неприхотливых механизмов, но понятие "неприхотливый" не означает "забыл и не смотрю". Правильное обслуживание может увеличить ресурс пары в разы.

Смазка — это жизнь

Поскольку в передаче преобладает скольжение, качество масляной пленки критично. Обычно используются вязкие трансмиссионные масла (например, ТАД-17 или специализированные синтетические масла для червячных пар). Важно следить за уровнем масла. В редукторах серии Ч часто используется система смазки разбрызгиванием: колесо окунается в масло и разносит его по корпусу. Если уровень ниже нормы, верхняя часть червяка и колеса останется сухой, что приведет к мгновенному перегреву и задирам.

Контроль температуры

При первом запуске нового оборудования рекомендуется контролировать температуру корпуса. Если она превышает 80-90 градусов, стоит проверить вязкость масла или нагрузку. В жарких цехах иногда требуется установка дополнительных радиаторов охлаждения на корпус редуктора.

Типичные неисправности

• Стук или шум. Чаще всего свидетельствует о износе подшипников или разрушении зубьев колеса. Также может возникать при неправильной регулировке зацепления (слишком большой или маленький контакт).
• Течь масла. Самая частая проблема. Сальники (уплотнения валов) со временем дубеют и теряют эластичность. Требуется своевременная замена манжет.
• Нагрев без нагрузки. Может указывать на слишком высокий уровень масла (вспенивание) или неправильную сборку, когда детали трутся друг о друга с излишним натягом.
• Самопроизвольное проворачивание. Если редуктор с самоторможением начал пропускать нагрузку назад, значит, угол трения изменился (например, из-за попадания жидкого масла вместо густого или сильного износа пары). Это опасная ситуация для подъемных механизмов.

7. Заключение

Червячные редукторы серии Ч — это классика инженерной мысли, которая не теряет актуальности. Они представляют собой идеальный компромисс между размером, стоимостью и функциональностью для задач среднего диапазона мощностей.

Их стоит выбирать, если:

• Вам нужно большое передаточное число в маленьком корпусе.
• Требуется самоторможение для безопасности груза.
• Важна плавность и бесшумность работы.
• Режим работы не является непрерывным 24/7 под полной нагрузкой (либо есть запас по мощности).

Однако, если ваша задача требует максимальной энергоэффективности, передачи огромных мощностей или работы в условиях экстремально высоких скоростей, стоит рассмотреть альтернативы в виде цилиндрических или планетарных редукторов.

Грамотный подбор типа передачи, учет коэффициента полезного действия и своевременное обслуживание позволят червячному редуктору служить верой и правдой долгие годы, оставаясь незаметным, но надежным сердцем вашего механизма.
