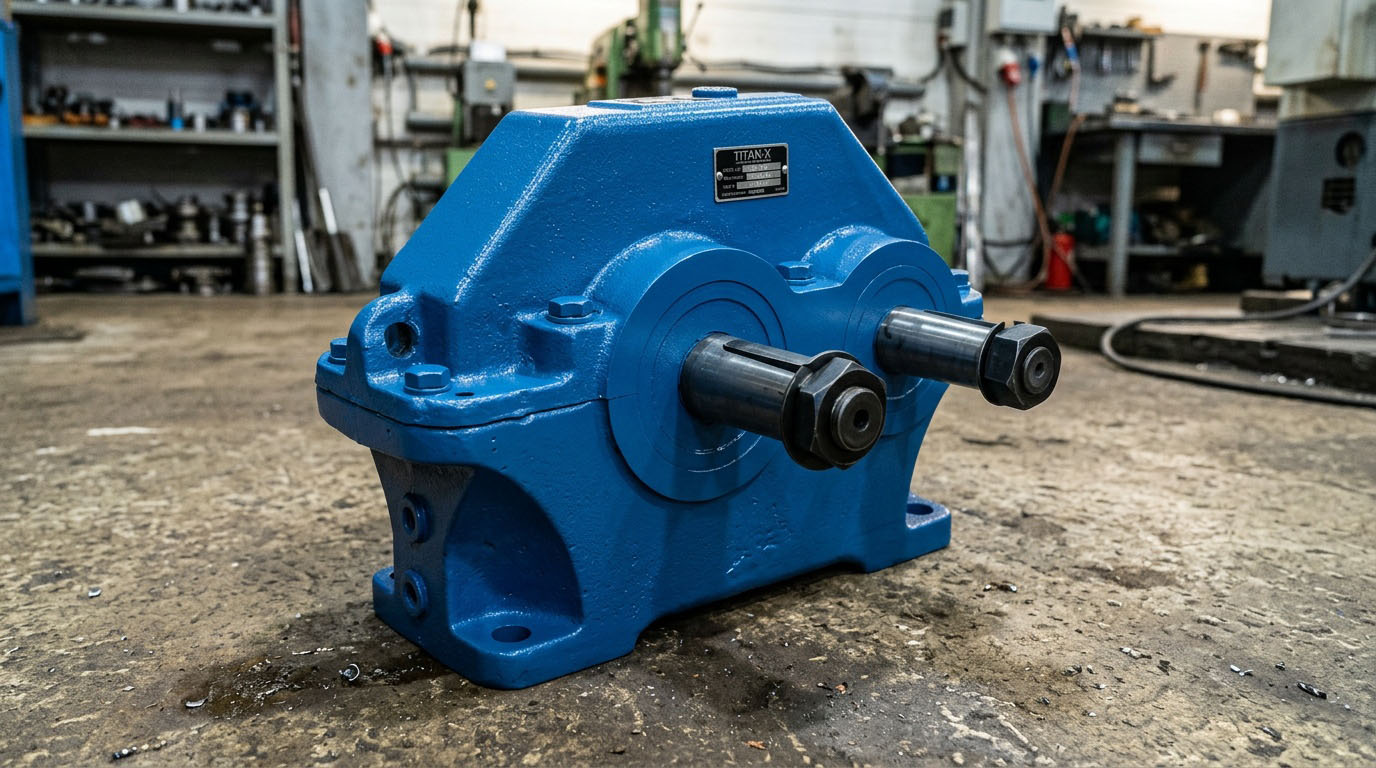

КПД цилиндрического редуктора: показатели, определение, расчет

Что такое КПД редуктора и зачем его считать

Коэффициент полезного действия (КПД) — это отношение полезной мощности на выходном валу редуктора к мощности, подведенной на вход. Проще говоря, КПД показывает, какая часть энергии доходит до исполнителя, а какая теряется в процессе передачи.

Для цилиндрических редукторов этот параметр критически важен: он влияет на энергопотребление оборудования, тепловыделение, срок службы узлов и итоговую стоимость эксплуатации. Даже разница в 1-2% при круглосуточной работе промышленной линии может вылиться в существенные финансовые потери за год.

КПД обозначается греческой буквой η (эта) и выражается в процентах или долях единицы. Формула базового расчета выглядит так:

η = (P_вых / P_вх) × 100%

Где:
P_вых — полезная мощность на выходном валу, кВт;
P_вх — мощность на входном валу, кВт.

Ключевые показатели эффективности

Эффективность цилиндрического редуктора складывается из нескольких составляющих. Основные из них:

• КПД зубчатой передачи — зависит от типа зацепления (прямозубое, косозубое, шевронное), качества обработки зубьев и точности сборки
• КПД подшипниковых узлов — потери на трение в опорах валов
• Потери на разбрызгивание масла — особенно актуально при картерной смазке
• Потери в уплотнениях — трение манжет и сальников
• Вентиляционные потери — актуальны для высокоскоростных редукторов

Типичные значения КПД для различных конфигураций цилиндрических редукторов:

Важно: указанные значения справедливы при нормальных условиях эксплуатации, качественной смазке и соблюдении режимов обкатки.

Факторы, влияющие на КПД

На итоговый КПД редуктора влияет множество параметров. Вот основные из них, сгруппированные по категориям:

Конструктивные факторы

• Тип зубчатого зацепления: косозубые и шевронные передачи эффективнее прямозубых за счет плавности входа зубьев в зацепление
• Модуль зацепления и ширина венца: оптимальные геометрические параметры снижают контактные напряжения
• Количество ступеней: каждая дополнительная пара шестерен добавляет потери 2-4%
• Качество обработки поверхностей: шероховатость зубьев напрямую влияет на трение

Эксплуатационные факторы

• Качество и вязкость смазочного материала: слишком густое масло увеличивает потери на перемешивание
• Температурный режим: перегрев снижает вязкость масла и увеличивает износ
• Нагрузочный режим: КПД обычно максимален при 70-90% от номинальной нагрузки
• Состояние подшипников и уплотнений: износ увеличивает механические потери

Технологические факторы

• Точность сборки и соосности валов
• Качество балансировки вращающихся деталей
• Соблюдение моментов затяжки крепежа

Методы и формулы расчета

Расчет КПД цилиндрического редуктора можно выполнить двумя способами: упрощенным (по паспортным данным) и детализированным (с учетом всех видов потерь).

Упрощенный метод

Если известны КПД отдельных элементов, общий КПД многоступенчатого редуктора рассчитывается как произведение:

η_общ = η_1 × η_2 × ... × η_n × η_подш^m × η_упл^k

Где:
η_1, η_2...η_n — КПД каждой зубчатой пары;
η_подш — КПД одной пары подшипников (обычно 0,99-0,995);
η_упл — КПД одного уплотнения (обычно 0,98-0,99);
m — количество пар подшипников;
k — количество уплотнений.

Детализированный метод

Для инженерных расчетов используется формула с разложением потерь:

η = 1 - (ΣП_зуб + ΣП_подш + П_разбр + П_упл + П_вент) / P_вх

Составляющие потерь:

• П_зуб — потери в зубчатом зацеплении (зависят от коэффициента трения, нагрузки, скорости скольжения)
• П_подш — потери в подшипниках (рассчитываются по моменту трения и частоте вращения)
• П_разбр — потери на разбрызгивание масла (зависят от вязкости, уровня масла, окружной скорости)
• П_упл — потери в уплотнениях (пропорциональны усилию прижима и скорости)
• П_вент — вентиляционные потери (актуальны при высоких оборотах)

Для практических расчетов часто используют эмпирические коэффициенты, полученные экспериментально для типовых конструкций.

Практический пример расчета

Рассмотрим двухступенчатый цилиндрический косозубый редуктор с параметрами:

• Мощность на входе: 15 кВт
• КПД каждой зубчатой пары: 0,975
• Количество пар подшипников: 4 (η_подш = 0,992)
• Количество уплотнений: 2 (η_упл = 0,985)
• Потери на разбрызгивание: ~1,2% от P_вх

Шаг 1. Рассчитаем КПД зубчатых передач:

η_зуб = 0,975 × 0,975 = 0,9506

Шаг 2. Учтем подшипники и уплотнения:

η_мех = 0,992^4 × 0,985^2 ≈ 0,968 × 0,970 ≈ 0,939

Шаг 3. Общий КПД с учетом разбрызгивания:

η_общ = 0,9506 × 0,939 × (1 - 0,012) ≈ 0,887 или 88,7%

Таким образом, при входной мощности 15 кВт полезная мощность на выходе составит около 13,3 кВт, а потери — 1,7 кВт. Эти данные помогают подобрать систему охлаждения и оценить энергоэффективность привода.

Кстати, при выборе оборудования для аналогичных задач часто рассматривают редуктор 1ЦУ-160 — надежное решение для средних нагрузок с предсказуемыми показателями эффективности.

Как повысить КПД на практике

Увеличение КПД — это не только теория, но и конкретные инженерные решения. Вот проверенные способы:

1. Оптимизация смазки: используйте масла с оптимальной вязкостью для вашего диапазона температур. Современные синтетические смазки могут снизить потери на трение на 0,5-1,5%.
2. Контроль уровня масла: избыточный уровень увеличивает потери на разбрызгивание. Держите уровень в рекомендуемом диапазоне — обычно по центру смотрового окна.
3. Регулярное ТО: замена масла, проверка натяжения уплотнений, диагностика подшипников предотвращают деградацию КПД со временем.
4. Точная центровка: несоосность валов на 0,1 мм может снизить КПД на 1-2% и ускорить износ. Используйте лазерные системы юстировки.
5. Выбор типа зацепления: при проектировании отдавайте предпочтение косозубым или шевронным передачам — они тише, плавнее и эффективнее.
6. Термостабилизация: установка теплообменников поддерживает оптимальную вязкость масла, особенно в жарких цехах или при непрерывной работе.

Важный нюанс: не гонитесь за максимальным теоретическим КПД в ущерб надежности. Иногда небольшое снижение эффективности оправдано увеличением ресурса и снижением затрат на обслуживание.

Заключение

КПД цилиндрического редуктора — комплексный показатель, зависящий от конструкции, качества изготовления и условий эксплуатации. Понимание принципов его расчета позволяет не только корректно подбирать оборудование, но и вовремя выявлять проблемы в работе привода.

Помните: даже небольшие улучшения эффективности на уровне 1-2% при масштабировании на парк оборудования дают существенную экономию энергии и ресурсов. Инвестиции в качественные редукторы, правильную смазку и профилактику окупаются за счет снижения эксплуатационных расходов и увеличения межремонтных интервалов.

Используйте приведенные формулы и таблицы как отправную точку для расчетов, но всегда сверяйтесь с технической документацией конкретного производителя — реальные характеристики могут отличаться в зависимости от технологии изготовления и применяемых материалов.
