Цилиндрические соосные редукторы: плюсы и минусы

В мире промышленной механики выбор правильного привода — это всегда поиск компромисса между мощностью, габаритами и стоимостью. Инженеры часто сталкиваются с задачей передать вращение от двигателя к рабочему органу машины, сохранив при этом компактность узла. Именно здесь на сцену выходят цилиндрические соосные редукторы, которые стали своего рода золотым стандартом для многих отраслей. Если вы когда-нибудь видели конвейерную ленту на заводе или мощный насос в котельной, то с вероятностью 90% внутри их привода скрывается именно такая конструкция, например, популярный в прошлом редуктор МЦ2С-63 или его современные аналоги. В этой статье мы детально разберем, почему эта технология так популярна, какие у нее есть скрытые недостатки и как не ошибиться при выборе оборудования для ваших задач.

Содержание

• Введение: что такое соосный редуктор
• Конструкция и принцип работы
• Основные виды и маркировка
• Подробный разбор преимуществ
• Недостатки и ограничения эксплуатации
• Сравнение с другими типами редукторов
• Базовые расчеты и формулы
• Монтаж, смазка и обслуживание
• Заключение

Введение: что такое соосный редуктор

Чтобы понять суть вопроса, давайте отбросим сложные технические термины и представим простую задачу. У вас есть электродвигатель, который вращается очень быстро — скажем, 1500 оборотов в минуту. Но вашему станку или конвейеру нужно вращаться медленно и с огромной силой — всего 50 оборотов в минуту, но с большим усилием, чтобы сдвинуть тяжелый груз. Прямое соединение здесь не подойдет: двигатель просто сгорит или не сможет провернуть вал. Нужен посредник, который снизит скорость и увеличит крутящий момент. Этим посредником и является редуктор.

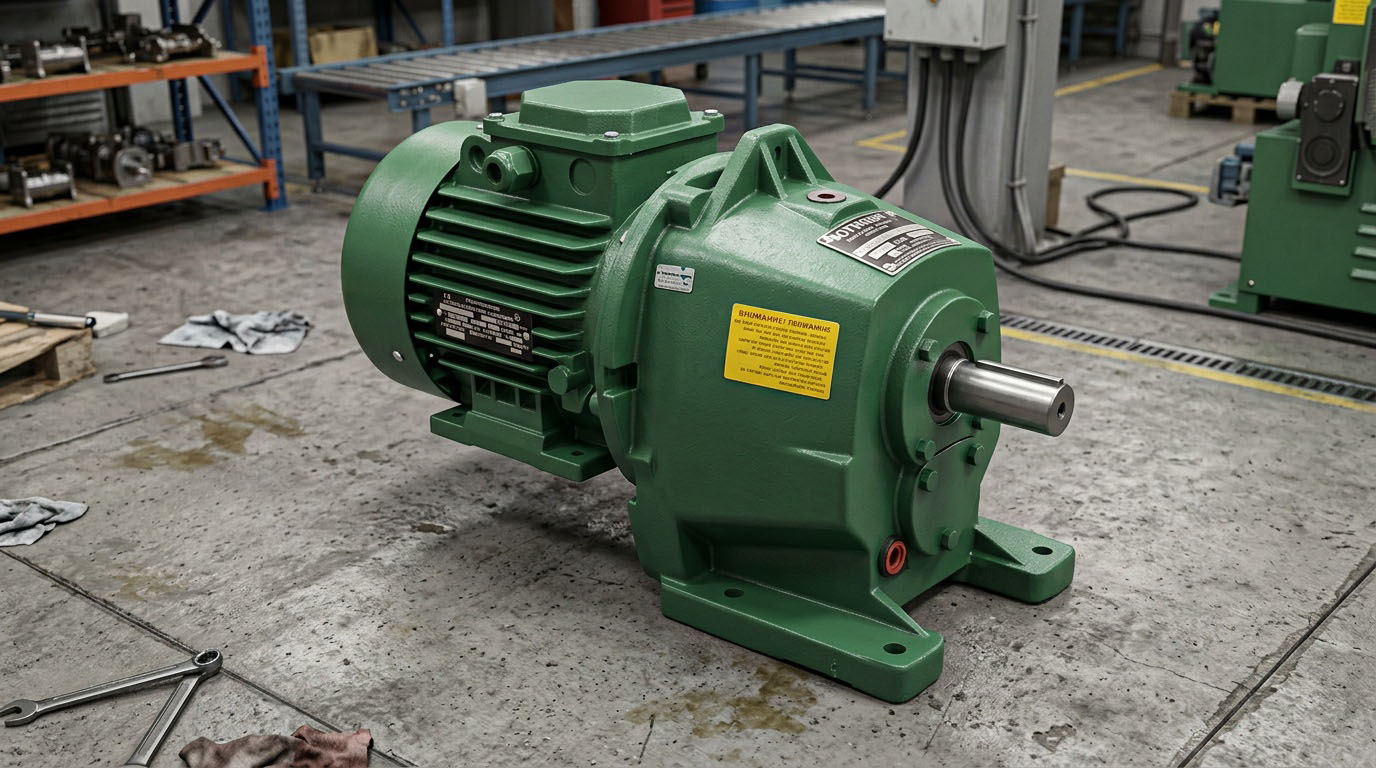

Цилиндрический соосный редуктор отличается от своих собратьев одной ключевой особенностью: входной вал (который соединен с двигателем) и выходной вал (который крутит механизм) находятся на одной прямой линии. Они соосны. Представьте себе трубу: с одного конца входит энергия, с другого — выходит, но уже преобразованная. Это кардинально отличает их от червячных редукторов, где валы пересекаются под углом 90 градусов, или конических, где оси также не совпадают.

Почему это важно? Потому что в современном машиностроении пространство стоит денег. Компактность узла позволяет вписать привод в тесные кожухи, сэкономить место на раме станка и упростить общую компоновку машины. Однако, как и у любого инженерного решения, у соосной схемы есть свои нюансы, о которых мы поговорим ниже.

Конструкция и принцип работы

Внутри корпуса редуктора скрывается зубчатая передача. В цилиндрических моделях используются шестерни с прямыми или косыми зубьями. Принцип работы основан на зацеплении этих зубьев. Маленькая шестерня (ведущая), насаженная на входной вал, крутит большую шестерню (ведомую). Поскольку диаметр большой шестерни больше, она вращается медленнее, но с большим усилием.

В соосных редукторах эта передача часто реализуется по схеме "ступеней". Чтобы добиться большого снижения скорости в компактном корпусе, инженеры используют несколько пар шестерен последовательно. Например, в трехступенчатом редукторе вращение передается от вала двигателя на первую пару шестерен, затем на вторую, и наконец на третью, которая связана с выходным валом. Все эти валы расположены строго параллельно друг другу и, что критически важно, оси входного и выходного валов совпадают.

Корпус редуктора обычно выполняется из чугуна или стали. Чугунные корпуса (например, марки СЧ20) лучше гасят вибрации и шум, что важно для тихой работы оборудования. Стальные корпуса легче и прочнее, но требуют дополнительной виброизоляции. Внутри корпуса обязательно присутствует масляная ванна. Шестерни, погруженные в масло или орошаемые им при вращении, смазываются и охлаждаются. Без этого трение металла о металл за считанные минуты уничтожило бы зубья.

Уплотнения валов играют роль стражей. Они не выпускают масло наружу и не пускают внутрь пыль и влагу. В современных моделях чаще всего используются манжеты из маслостойкой резины, но в тяжелых условиях могут применяться и лабиринтные уплотнения.

Основные виды и маркировка

Рынок предлагает множество модификаций, и чтобы не запутаться, нужно понимать систему обозначений. Хотя ГОСТы менялись, логика осталась прежней. Давайте разберем основные типы, которые вы встретите в каталогах:

• Одноступенчатые редукторы. Самый простой вариант. Одна пара шестерен. Они обеспечивают небольшое передаточное число (обычно до 6,3). Используются там, где нужно лишь немного снизить скорость.
• Двухступенчатые редукторы. Две пары шестерен. Позволяют получить передаточное число от 8 до 40. Это самый распространенный тип для общепромышленных задач.
• Трехступенчатые редукторы. Три пары шестерен. Обеспечивают мощное снижение скорости (от 31,5 до 200 и выше). Такие агрегаты длиннее, но позволяют получить огромный крутящий момент на выходе.

Также редукторы делятся по типу зубьев:

• Прямозубые. Зубья нарезаны параллельно оси вала. Они проще в изготовлении и дешевле, но работают шумнее и передают меньшую нагрузку из-за точечного контакта.
• Косозубые (шевронные). Зубья нарезаны под углом. Зацепление происходит плавнее, сразу по всей длине зуба. Такие редукторы тише, выносливее и способны передавать большие мощности, но они сложнее в производстве и создают осевые нагрузки на валы, которые нужно компенсировать подшипниками.

В маркировке часто можно встретить буквы, указывающие на тип монтажа. Например, буква "М" может означать мотор-редуктор (двигатель уже пристыкован к редуктору), а "Ц" — цилиндрический. Цифры обычно указывают на межосевое расстояние или габарит, что косвенно говорит о мощности.

Подробный разбор преимуществ

Почему же инженеры так любят соосные цилиндрические редукторы? Давайте разложим их плюсы по полочкам, чтобы понять реальную выгоду от их использования.

1. Высокий коэффициент полезного действия (КПД)

Это, пожалуй, главный козырь. В цилиндрических зацеплениях потери на трение минимальны. КПД одной ступени качественного редуктора может достигать 98-99%. Если у вас трехступенчатая модель, общий КПД составит около 0,98 * 0,98 * 0,98 ≈ 0,94 (94%). Для сравнения, у червячных редукторов КПД может падать до 50-60% при больших передаточных числах. Это означает, что вы платите за электроэнергию, которая реально работает, а не уходит в нагрев масла.

2. Компактность и экономия пространства

Благодаря соосному расположению валов, редуктор можно встроить прямо в линию привода. Вам не нужно придумывать сложные переходники или занимать лишнее место сбоку. Это критически важно в конвейерных системах, где приводы часто расположены под лентой или в узких нишах. Габариты соосных редукторов при той же мощности часто меньше, чем у конических или червячных аналогов.

3. Надежность и долговечность

Цилиндрическая эвольвентная передача — это отработанная веками технология. При правильном подборе масла и соблюдении нагрузок ресурс таких редукторов исчисляется десятками тысяч часов. Шестерни из легированных сталей (например, 40Х или 18ХГТ) после термообработки (цементации или закалки) выдерживают колоссальные перегрузки. Они не боятся кратковременных пиковых нагрузок так сильно, как хрупкие червячные пары.

4. Отсутствие эффекта самоторможения (в хорошем смысле)

В отличие от червячных редукторов, которые часто блокируют обратное вращение (вал нельзя провернуть руками со стороны выхода), цилиндрические редукторы обратимы. Это значит, что если механизм на выходе раскрутится (например, груз на конвейере по инерции), он может провернуть и двигатель. Для многих систем это плюс, так как позволяет избежать заклинивания и упрощает обслуживание. Хотя в некоторых случаях (лифты, подъемники) это требует установки дополнительного тормоза.

5. Широкий диапазон мощностей

Соосные редукторы масштабируются от крошечных моделей для бытовой техники (мощностью в несколько ватт) до гигантских промышленных агрегатов, передающих мегаватты энергии в горнодобывающей промышленности или на прокатных станах. Вы можете найти модель практически под любую задачу.

6. Простота обслуживания

Конструкция достаточно проста. Замена масла, контроль уровня, замена сальников — все эти операции интуитивно понятны механикам. Нет сложных систем подачи масла под давлением, как в некоторых турбинных редукторах. Достаточно регулярно менять масло в картере.

Недостатки и ограничения эксплуатации

Не бывает идеальных механизмов. У соосных цилиндрических редукторов есть свои слабые места, о которых нужно знать до покупки, чтобы не столкнуться с сюрпризами в процессе работы.

1. Сложность монтажа и центровки

Это, пожалуй, самый существенный минус для монтажников. Поскольку валы соосны, требования к точности установки двигателя и редуктора очень высоки. Если оси валов не совпадут даже на долю миллиметра, возникнет радиальное биение. Это приведет к быстрому разрушению подшипников, муфт и самих валов. В червячных редукторах, где валы перпендикулярны, монтаж часто проще. Для соосных моделей часто требуются специальные гибкие муфты, которые компенсируют небольшие погрешности, но они стоят денег и имеют свой ресурс.

2. Ограниченное передаточное число в одном корпусе

Чтобы получить очень большое снижение скорости (например, 1 к 100 и выше) в цилиндрическом редукторе, нужно увеличивать количество ступеней. Это ведет к удлинению корпуса и усложнению конструкции. Червячный редуктор может дать передаточное число 1:100 в одной компактной коробке. Поэтому, если вам нужно очень медленно вращать вал в маленьком объеме, соосный цилиндр может не подойти.

3. Шум и вибрация

Несмотря на то, что косозубые передачи работают тихо, на высоких скоростях цилиндрические редукторы все равно шумнее червячных. Зубья входят в зацепление с характерным гулом. Если оборудование стоит в офисе или жилом помещении, этот шум может стать проблемой. Требуется дополнительный шумоизолирующий кожух.

4. Чувствительность к ударным нагрузкам

Хотя сталь прочная, жесткое зацепление зубьев плохо демпфирует резкие удары. Если в механизме возможны рывки (например, дробилка камней или пресс), нагрузка передается напрямую на зубья. В червячных передачах скольжение зуба по червяку немного смягчает удары. Для цилиндрических редукторов в таких условиях обязательно нужны предохранительные муфты.

5. Нагрев при высоких скоростях

При работе на высоких оборотах (более 1500-3000 об/мин на входе) масло в картере начинает вспениваться и нагреваться. Если не предусмотреть принудительное охлаждение или радиаторы на корпусе, редуктор может перегреться, масло потеряет свои свойства, и произойдет задира шестерен.

Сравнение с другими типами редукторов

Чтобы окончательно прояснить картину, давайте сравним нашего героя с главными конкурентами. Это поможет вам сделать осознанный выбор.

Из таблицы видно, что если вам нужна энергоэффективность и вы можете обеспечить точный монтаж — берите цилиндрический соосный. Если нужен простой монтаж, низкий шум и эффект торможения без лишних затрат — смотрите в сторону червячных. Если нужно изменить направление потока энергии на 90 градусов и передать большую мощность — ваш выбор коническо-цилиндрический.

Базовые расчеты и формулы

Как технолог, я обязан предупредить: никогда не выбирайте редуктор "на глаз". Это путь к поломке. Вот минимальный набор формул, который поможет вам понять, что происходит внутри.

Главная характеристика — передаточное число (u). Оно показывает, во сколько раз редуктор снижает скорость.

Формула расчета передаточного числа:

u = n1 / n2

Где:

• n1 — частота вращения входного вала (об/мин), обычно это скорость двигателя (например, 1500 или 3000).
• n2 — частота вращения выходного вала (об/мин), которая требуется вашему механизму.

Пример: Двигатель крутится со скоростью 1500 об/мин, а конвейеру нужно 50 об/мин. u = 1500 / 50 = 30. Значит, вам нужен редуктор с передаточным числом 30.

Второй важный параметр — крутящий момент на выходном валу (T2). Именно он определяет, сможет ли редуктор сдвинуть груз.

Упрощенная формула (без учета КПД для прикидки):

T2 ≈ T1 * u

Где T1 — крутящий момент двигателя. Но правильнее считать с учетом КПД (η):

T2 = T1 * u * η

Также важно проверять радиальную нагрузку на выходной вал (Fr). Если вы насадите на вал редуктора тяжелую звездочку или шкив далеко от корпуса, возникнет рычаг, который может сломать вал. В паспортах редукторов всегда указана допустимая консольная нагрузка. Превышать ее нельзя.

Монтаж, смазка и обслуживание

Даже самый дорогой редуктор умрет за месяц, если его неправильно установить и забыть про него. Вот чек-лист от практика, который продлит жизнь вашему оборудованию.

Правила монтажа

• Фундамент. Редуктор должен стоять на жесткой, ровной поверхности. Рама не должна "гулять" под нагрузкой. Используйте анкерные болты.
• Центровка. Это критический момент. Используйте лазерный центратор или индикаторы часового типа. Допуски обычно составляют сотые доли миллиметра. Не пытайтесь подогнать валы ударами молотка.
• Муфты. Никогда не соединяйте валы жестко (наглухо). Всегда используйте эластичные муфты (например, типа МУВП или резиновые "звездочки"). Они спасут подшипники от перекосов.

Смазка

Масло — это кровь редуктора.

Типичные неисправности

• Шум и стук. Чаще всего это износ подшипников или поломка зуба шестерни. Требует немедленной остановки и вскрытия.
• Перегрев корпуса. Проверьте уровень масла. Если масла мало — нет охлаждения. Если масла слишком много — оно вспенивается и греется. Также проверьте вентиляционные отверстия (сапуны) — если они забиты, внутри растет давление и температура.
• Течь масла по валам. Износ сальников (манжет). Меняются достаточно просто, но нужно подобрать правильный размер и материал (для агрессивных сред нужен фторкаучук).

Заключение

Цилиндрические соосные редукторы — это рабочие лошадки современной индустрии. Они сочетают в себе высокую эффективность, надежность и разумную цену. Их главный плюс — способность передавать большую мощность в компактном корпусе с минимальными потерями энергии. Однако эта конструкция требует культуры монтажа и регулярного ухода.

Если вы проектируете систему, где важна энергоэффективность и есть место для качественной центровки валов — соосный цилиндрический редуктор будет лучшим выбором. Если же условия эксплуатации экстремальны, пространство ограничено по высоте, а требования к монтажу минимальны — возможно, стоит рассмотреть червячные аналоги.

Помните, что редуктор — это не расходный материал. Это инвестиция. Правильный подбор модели под ваши задачи, соблюдение режимов обкатки и своевременная замена масла позволят механизму работать десятилетиями, обеспечивая бесперебойную работу всего вашего производства. Не экономьте на качестве металла и смазочных материалах, и техника ответит вам стабильной работой.
