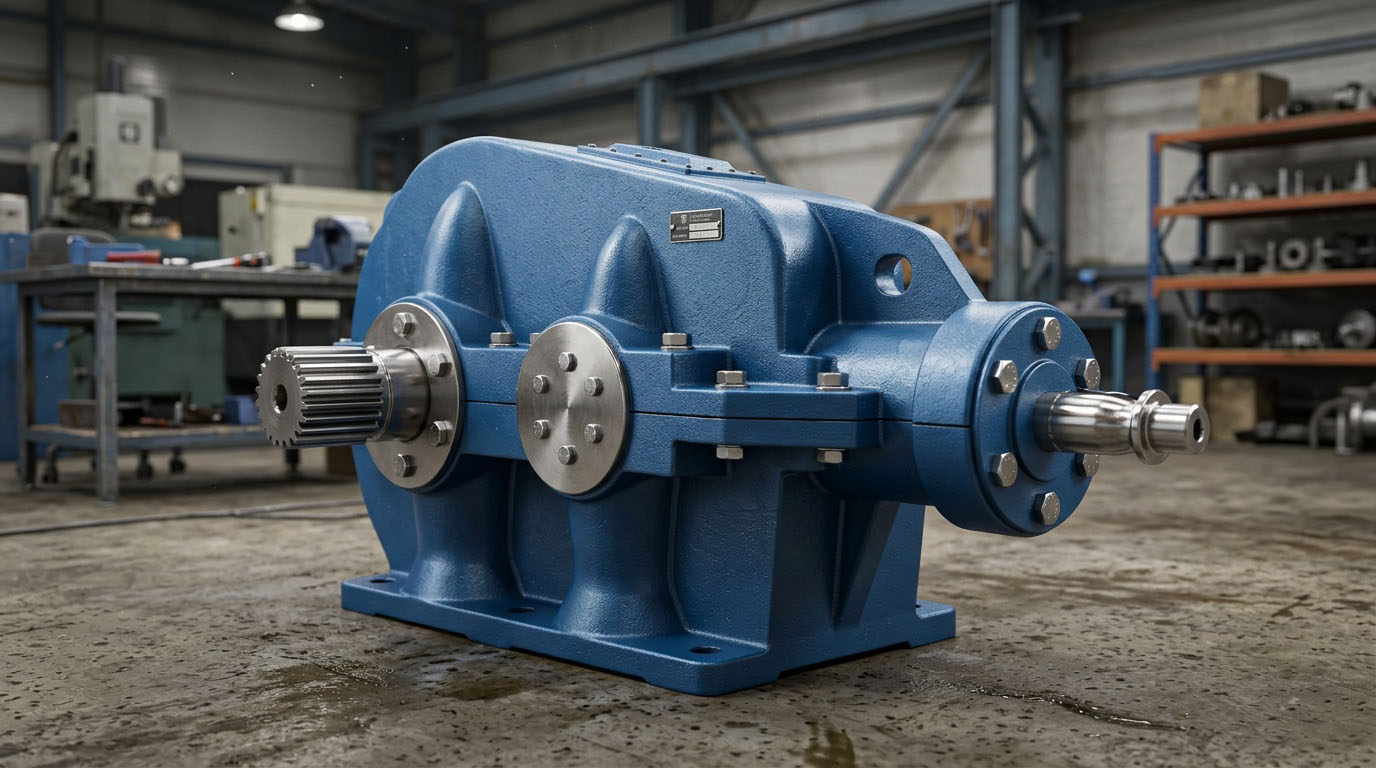

Коническо цилиндрические редукторы

Коническо-цилиндрические редукторы: виды и особенности зацепления

В мире промышленного оборудования надежность передачи крутящего момента — это не просто техническая характеристика, а вопрос безопасности производства и экономической эффективности. Среди всего многообразия механизмов особое место занимают коническо-цилиндрические редукторы. Они уникальны тем, что позволяют не только изменять скорость вращения, но и кардинально менять направление движения вала, обычно на 90 градусов. Классическим примером такого надежного оборудования, которое можно встретить на ленточных конвейерах, смесителях и подъемных механизмах, является редуктор КЦ1-200. В этой статье мы подробно разберем, как устроены эти механизмы изнутри, какие типы зацепления существуют и почему инженеры выбирают именно эту схему для тяжелых нагрузок.

Содержание

Введение: зачем нужна комбинированная схема

Представьте себе обычный электродвигатель. Его вал вращается с высокой скоростью, но с относительно небольшим усилием. Чтобы привести в движение тяжелый вал дробилки или мешалки, нам нужно замедлить вращение, но при этом многократно увеличить крутящий момент. Обычный цилиндрический редуктор справляется с увеличением момента отлично, но он требует, чтобы входной и выходной валы были параллельны друг другу.

А что делать, если пространство ограничено и двигатель нужно разместить перпендикулярно рабочему органу? Здесь на сцену выходят коническо-цилиндрические редукторы. Это гибридная конструкция. Первая ступень (коническая) принимает вращение от двигателя и поворачивает поток энергии под прямым углом. Вторая ступень (цилиндрическая) занимается основным делом — снижением оборотов и наращиванием мощности.

Такая компоновка позволяет создавать очень компактные приводные станции. Вместо того чтобы городить систему из нескольких валов и ремней, инженер устанавливает один моноблок. Это экономит место в цеху, упрощает монтаж и снижает потери энергии на трение в дополнительных узлах.

Конструкция и принцип работы

Чтобы понять, как работает этот механизм, нужно заглянуть внутрь корпуса. Конструктивно редуктор представляет собой литой чугунный или стальной корпус, внутри которого на подшипниках вращаются валы с насаженными на них шестернями.

Основные элементы конструкции:

  • Корпус и крышка. Они обеспечивают жесткость всей системы и служат резервуаром для смазочного материала. Часто корпус имеет ребра жесткости, которые также помогают отводить тепло.
  • Быстроходный вал. Это входной вал, который соединяется с электродвигателем. На нем установлена коническая шестерня.
  • Промежуточный вал. Несет на себе коническое колесо (которое сцепляется с шестерней входного вала) и цилиндрическую шестерню.
  • Тихоходный вал. Выходной вал, который передает усилие на исполнительный механизм. На нем установлено цилиндрическое колесо.
  • Подшипниковые узлы. Обычно используются конические роликовые подшипники, способные воспринимать как радиальные, так и осевые нагрузки.
  • Уплотнения. Сальники или манжеты, которые не дают маслу вытекать наружу и защищают внутренности от пыли.

Принцип работы прост: двигатель вращает быстроходный вал. Коническая пара зубьев передает вращение на промежуточный вал, меняя ось вращения на 90 градусов. Далее цилиндрическая пара зубьев передает вращение на тихоходный вал, еще больше снижая обороты и увеличивая тягу.

Особенности зубчатого зацепления

Самая важная часть редуктора — это зубы шестерен. От того, как они сделаны, зависит шум, вибрация и срок службы всего механизма. В коническо-цилиндрических редукторах мы имеем дело с двумя разными типами зацепления одновременно.

Коническая передача (входная ступень)

Здесь зубья нарезаются на конических поверхностях. Главная задача этой пары — повернуть вал. В современных редукторах практически не используется прямой зуб, так как он создает много шума и ударные нагрузки при входе в зацепление.

Чаще всего применяется косозубое зацепление или зацепление с круговым зубом (по системе Глисона). Круговой зуб позволяет нескольким парам зубьев находиться в контакте одновременно. Это делает ход плавным, снижает вибрацию и позволяет передавать большие нагрузки без риска поломки зуба.

Цилиндрическая передача (выходная ступень)

Эта часть отвечает за основное снижение скорости. Здесь возможны три варианта исполнения:

  1. Прямозубая передача. Самая простая в изготовлении, но самая шумная. Зубья входят в зацепление по всей ширине сразу, что вызывает удар. Применяется редко, только в маломощных или тихоходных механизмах.
  2. Косозубая передача. Зубья нарезаны под углом к оси вала. Зацепление происходит постепенно, от одного края зуба к другому. Это значительно снижает шум и повышает нагрузочную способность. Минус — возникает осевая сила, которая пытается сдвинуть вал вдоль оси. Для компенсации этой силы нужны мощные упорные подшипники.
  3. Шевронная передача. Это как два косозубых колеса, соединенных вместе, но с противоположным направлением зуба (в виде елочки). Осевые силы от правой и левой половин компенсируют друг друга. Это идеальный вариант для мощных редукторов, но технология изготовления таких колес сложна и дорога.

В таблице ниже приведено сравнение основных типов зацепления, используемых в цилиндрической части:

Тип зацепленияУровень шумаНагрузочная способностьОсевая нагрузка на валСтоимость изготовления
Прямозубое Высокий Низкая Отсутствует Низкая
Косозубое Средний Высокая Присутствует (требует упорных подшипников) Средняя
Шевронное Низкий Очень высокая Отсутствует (компенсируется) Высокая

Классификация и типоразмеры

В отечественном машиностроении коническо-цилиндрические редукторы стандартизированы. Наиболее распространены серии КЦ1, КЦ2, КЦ3 и КЦ4. Цифра обозначает поколение и конструктивные особенности, но общий принцип остается единым.

Редукторы различаются по количеству ступеней:

  • Двухступенчатые. Одна коническая и одна цилиндрическая пара. Передаточное число обычно в диапазоне от 8 до 40.
  • Трехступенчатые. Одна коническая и две цилиндрические пары. Позволяют получить огромные передаточные числа, достигающие 160 и выше.

Также существует деление по типу монтажа:

  • Горизонтальные. Самый распространенный тип. Валы расположены в горизонтальной плоскости. Крепятся лапами к фундаменту.
  • Вертикальные. Входной вал расположен вертикально. Используются в специфических установках, например, в мешалках для бассейнов.
  • Соосные. Входной и выходной валы находятся на одной оси (хотя внутри поток мощности все равно идет через коническую передачу, конструктивно это оформлено иначе). Это позволяет экономить место в длину.

Типоразмер, например, тот же КЦ1-200, говорит нам о межосевом расстоянии последней (тихоходной) ступени. В данном случае оно составляет 200 мм. Чем больше это число, тем габаритнее редуктор и тем больший крутящий момент он может передать.

Основные расчетные формулы

Для инженера важно не только знать устройство, но и уметь рассчитать параметры работы. Вот базовые формулы, которые используются при подборе редуктора.

1. Передаточное число (i). Оно показывает, во сколько раз редуктор снижает обороты. Рассчитывается как отношение скорости входного вала к скорости выходного:

i = nвх / nвых

Где:
nвх — частота вращения входного вала (об/мин);
nвых — частота вращения выходного вала (об/мин).

Для многоступенчатого редуктора общее передаточное число равно произведению передаточных чисел каждой ступени:

iобщ = iкон * iцил1 * iцил2

2. Крутящий момент (T). Это сила, с которой вращается выходной вал. Зависит от мощности двигателя и оборотов:

T = 9550 * P * η / n

Где:
P — мощность двигателя (кВт);
η (эта) — общий КПД редуктора;
n — обороты выходного вала.

3. КПД редуктора. Коническо-цилиндрические редукторы обладают высоким коэффициентом полезного действия. Для одной ступени зацепления КПД составляет примерно 0.96–0.98. Общий КПД трехступенчатого редуктора будет равен произведению КПД всех ступеней и КПД подшипников.

Преимущества и недостатки схемы

Почему же коническо-цилиндрическая схема так популярна, и есть ли у нее конкуренты? Давайте взвесим все за и против.

Преимущества:

  • Компактность при перпендикулярных валах. Это главное преимущество перед чисто цилиндрическими редукторами, которые требуют параллельного расположения валов.
  • Высокий КПД. В отличие от червячных редукторов, где КПД может падать до 50-60% из-за трения скольжения, в зубчатых зацеплениях преобладает трение качения. КПД КЦ редукторов достигает 95-97%.
  • Высокая нагрузочная способность. Стальные закаленные зубья способны выдерживать колоссальные перегрузки и ударные нагрузки.
  • Долговечность. При правильной смазке ресурс работы исчисляется десятками тысяч часов.

Недостатки:

  • Сложность изготовления. Нарезка конических зубьев (особенно круговых) требует дорогостоящего станочного парка и высокой квалификации технологов. Это влияет на конечную цену изделия.
  • Габариты. По сравнению с планетарными редукторами той же мощности, коническо-цилиндрические могут быть больше и тяжелее.
  • Необходимость точной регулировки. Коническая пара очень чувствительна к положению пятна контакта. При сборке требуется тщательная регулировка подшипниковых узлов, иначе зубья быстро выкрошатся.

Эксплуатация и обслуживание

Даже самый совершенный редуктор, например серия КЦ, выйдет из строя, если за ним не ухаживать. Основной враг зубчатых передач — это отсутствие смазки и перегрев.

Смазка. В редукторах используется картерная система смазки. Зубья погружаются в масляную ванну и разбрызгивают масло при вращении. Важно следить за уровнем масла по маслоуказателю. * Если масла мало — зубья будут работать всухую, перегреются и разрушатся. * Если масла слишком много — возникнет гидравлическое сопротивление (взбивание масла), что приведет к перегреву и выдавливанию сальников.

Тип масла зависит от скорости вращения и температуры окружающей среды. Обычно используются индустриальные масла вязкостью от И-40А до И-100А. В зимнее время или в неотапливаемых цехах необходимо применять масла с низкой температурой застывания.

Температурный режим. Нормальная рабочая температура корпуса редуктора не должна превышать 80-90 градусов Цельсия. Если редуктор греется сильнее, причины могут быть следующими:

  • Неправильно подобрано масло (слишком густое).
  • Перегрузка по мощности.
  • Неправильная регулировка подшипников (слишком tight затяжка).
  • Загрязнение ребер охлаждения корпуса пылью.

Обкатка. Новый редуктор нельзя сразу нагружать на 100%. Рекомендуется период обкатки в течение 50-100 часов на нагрузке не более 50% от номинала. В это время происходит приработка поверхностей зубьев, сглаживаются микронеровности, и формируется оптимальное пятно контакта.

Заключение

Коническо-цилиндрические редукторы остаются золотым стандартом в промышленном приводе там, где требуется надежность, высокий КПД и изменение направления вращения. Несмотря на развитие электродвигателей с частотным регулированием и прямых приводов, механический редуктор незаменим там, где нужно передать гигантское усилие.

Понимание особенностей зацепления, от косого зуба до шеврона, позволяет инженерам выбирать оптимальное решение для каждой задачи. Будь то массивный редуктор КЦ1-200 на горно-обогатительном комбинате или компактный привод на упаковочной линии — принцип работы остается единым, а качество исполнения определяет, сколько лет механизм прослужит верой и правдой.

Правильный подбор, качественный монтаж и регулярное обслуживание — вот три кита, на которых держится долгая жизнь любого редукторного оборудования.
