Электродвигатели для червячных мотор-редукторов: подбор и подключение

Введение

В современном промышленном производстве, логистических комплексах и автоматизированных линиях критически важно обеспечить стабильную передачу механической энергии от источника вращения к исполнительному механизму. Для этих целей инженеры часто обращаются к компактным и надежным решениям на основе червячных передач. При проектировании таких узлов ключевым этапом становится подбор электродвигателя, который обеспечит стабильную работу без перегрузок и преждевременного износа. В этом материале мы подробно рассмотрим, какие двигатели совместимы с червячными редукторами, как рассчитать необходимые параметры и безопасно выполнить подключение. Особое внимание уделим практическим рекомендациям, которые помогут избежать типичных ошибок при сборке и эксплуатации. Важно понимать, что мотор-редукторы представляют собой единый агрегат, где согласованность компонентов напрямую влияет на ресурс и энергоэффективность всей системы. Ошибка в выборе мощности или типа питания может привести не только к остановке производства, но и к аварийным ситуациям, поэтому к вопросу нужно подходить максимально ответственно.

Мы пройдемся по всем этапам жизненного цикла привода: от теоретического обоснования выбора до финального запуска и регулярного обслуживания. Материал будет полезен как начинающим инженерам, так и опытным механикам, желающим освежить знания или систематизировать информацию. Рассмотрим не только стандартные промышленные решения, но и нюансы работы в специфических условиях, таких как повышенная влажность, запыленность или частые пуски.

Что такое червячный мотор-редуктор

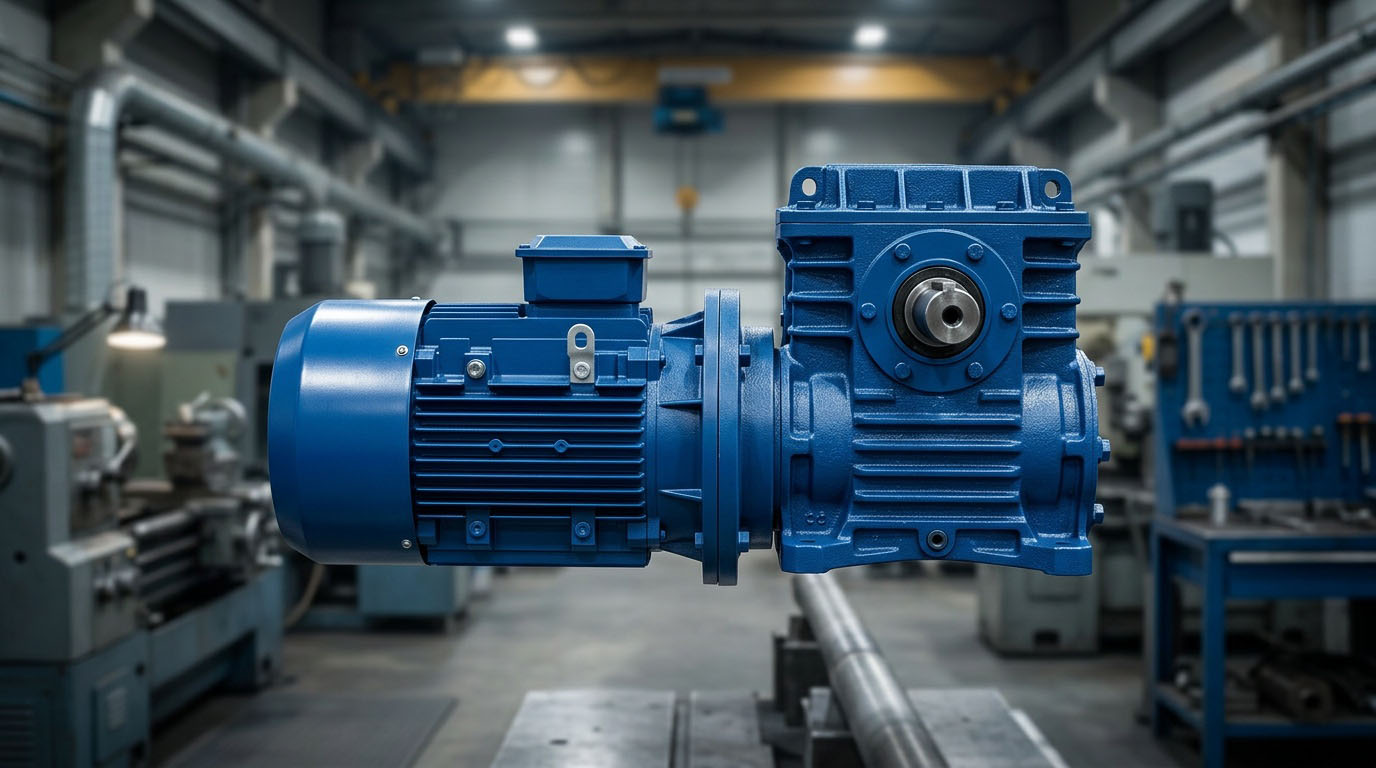

Червячный мотор-редуктор — это механизм, сочетающий электродвигатель и редуктор с червячной передачей. Его главная особенность — передача вращения через винтовой вал (червяк), который входит в зацепление с зубчатым колесом. Такая конструкция обеспечивает высокое передаточное отношение в компактном корпусе, плавность хода и самоторможение при остановке. В отличие от цилиндрических передач, где оси валов параллельны, в червячных они перекрещиваются, обычно под углом 90 градусов. Это позволяет существенно экономить пространство в машинном отделении.

Основные преимущества использования данной кинематической схемы:

• Передаточные числа от 5:1 до 100:1 в одной ступени, что недостижимо для большинства других типов передач без увеличения габаритов
• Компактность и малый вес относительно выходного крутящего момента
• Низкий уровень шума при работе благодаря плавному скольжению витков червяка по зубьям колеса
• Возможность установки в любом пространственном положении (горизонтально, вертикально, под углом)
• Самоторможение — предотвращение обратного вращения под нагрузкой при определенных передаточных числах
• Высокая вибронагруженность конструкции, что полезно для некоторых видов оборудования

Однако есть и ограничения, о которых нельзя забывать. КПД червячной передачи ниже, чем у цилиндрических аналогов (обычно 50–90%), особенно при больших передаточных числах. Это связано с повышенным трением скольжения в зацеплении. При длительной работе требуется контроль температуры корпуса, так как значительная часть энергии преобразуется в тепло. Также червячные передачи чувствительны к качеству смазки и наличию абразивных частиц в масле.

Конструктивно мотор-редуктор может быть выполнен в моноблочном исполнении, когда двигатель составляет единое целое с корпусом редуктора, или в виде соединенных муфтой узлов. Моноблочные варианты более распространены в серийном производстве благодаря простоте монтажа и меньшему количеству стыковочных поверхностей.

Типы электродвигателей для червячных редукторов

Не каждый двигатель подходит для работы в паре с червячным редуктором. Выбор зависит от условий эксплуатации, требуемой мощности, типа питания и бюджета проекта. Ниже приведены наиболее распространенные варианты с подробным разбором их характеристик.

Для большинства промышленных задач оптимальным выбором остается асинхронный трехфазный двигатель с короткозамкнутым ротором. Он сочетает надежность, ремонтопригодность и адекватную стоимость. Серии двигателей типа АИР, 5А, АДМ широко доступны на рынке и имеют полную взаимозаменяемость по монтажным размерам. Если требуется регулирование скорости, к такому двигателю легко подключается частотный преобразователь, что расширяет функциональность привода без существенного удорожания.

В специфических условиях, например, во взрывоопасных зонах, применяются двигатели в взрывозащищенном исполнении (маркировка Ex). Для работы на улице или в неотапливаемых складах выбирают моторы с климатическим исполнением У2 или У3, способные выдерживать низкие температуры и повышенную влажность.

Критерии выбора электродвигателя

Подбор двигателя начинается с глубокого анализа требований к приводу. Нельзя просто взять мотор той же мощности, что и предыдущий, без понимания причин его выхода из строя. Вот ключевые параметры, которые необходимо учесть на этапе проектирования:

1. Выходная мощность редуктора. Она рассчитывается по нагрузке на исполнительном механизме. Формула выглядит следующим образом:

   Pвых = (M × n) / 9550

   где M — крутящий момент на выходном валу (Н·м), n — частота вращения (об/мин). Мощность двигателя должна быть на 10–20% выше с учетом КПД редуктора и коэффициента запаса.
2. Частота вращения. Асинхронные двигатели обычно выдают 1500 (4 полюса) или 3000 (2 полюса) об/мин при частоте сети 50 Гц. Червячный редуктор снижает эту скорость в соответствии с передаточным числом. Важно убедиться, что итоговая скорость на валу соответствует технологическому процессу.
3. Режим работы. Согласно ГОСТ, режимы обозначаются S1, S2, S3 и так далее. S1 — непрерывный, двигатель работает до установления теплового равновесия. S3 — повторно-кратковременный, с периодическими остановками. От этого зависит тепловой режим и выбор класса изоляции обмоток.
4. Условия окружающей среды. Влажность, пыль, температура, наличие агрессивных газов. Для агрессивных сред требуются двигатели с повышенной степенью защиты (IP55, IP65) и коррозионностойким покрытием корпуса.
5. Способ монтажа. Фланцевое крепление (B14, B5) или на лапах (B3). Должно соответствовать конструкции редуктора. Несоответствие монтажных размеров потребует изготовления переходных плит, что удорожает проект.
6. Класс энергоэффективности. Современные стандарты требуют использования двигателей классов IE2, IE3. Они дороже при покупке, но экономят электроэнергию в процессе эксплуатации, окупаясь за 1-2 года.

Важно: всегда сверяйтесь с техническим паспортом редуктора. Производитель указывает допустимые типы двигателей, максимальные нагрузки на входной вал и радиальные нагрузки на выходной вал. Превышение этих нагрузок ведет к разрушению подшипников и уплотнений.

Также стоит учитывать коэффициент эксплуатации (service factor). Для тяжелых условий работы, ударных нагрузок или частых пусков рекомендуется выбирать двигатель с запасом мощности до 30%. Это снизит тепловую нагрузку на обмотки и продлит срок службы изоляции.

Технические параметры и расчеты

Для корректного подбора двигателя необходимо выполнить несколько базовых расчетов. Ошибки на этом этапе могут стоить дорогого ремонта. Рассмотрим их на подробном примере.

Пример: Требуется привести в движение ленточный конвейер с нагрузкой 150 Н·м на выходном валу редуктора при частоте 30 об/мин. Передаточное число редуктора — 50:1, КПД червячной передачи — 0,75. Режим работы — непрерывный (S1).

Шаг 1. Рассчитаем требуемую мощность на выходе редуктора:

Pвых = (150 × 30) / 9550 ≈ 0,47 кВт

Шаг 2. Учтем КПД редуктора, чтобы найти необходимую мощность на валу двигателя:

Pдв = Pвых / η = 0,47 / 0,75 ≈ 0,63 кВт

Шаг 3. Выберем стандартный двигатель ближайшей большей мощности из ряда. Стандартный ряд: 0.12, 0.18, 0.25, 0.37, 0.55, 0.75, 1.1 кВт. Выбираем 0,75 кВт.

Шаг 4. Проверим частоту вращения двигателя:

nдв = nвых × i = 30 × 50 = 1500 об/мин

Шаг 5. Проверка перегрузочной способности. При пуске конвейера момент может возрастать в 1.5-2 раза. Убедимся, что двигатель имеет достаточный кратность пускового момента (обычно 2.0-2.5 для асинхронных моторов). В нашем случае запас есть.

Для удобства приведем таблицу соответствия мощности и крутящего момента для типовых двигателей при скорости 1500 об/мин:

Эти данные являются ориентировочными. Всегда уточняйте конкретные параметры в каталоге производителя двигателей, так как они могут отличаться в зависимости от серии и года выпуска.

Схемы подключения электродвигателей

Способ подключения зависит от типа двигателя, напряжения сети и требуемых характеристик пуска. Неправильное соединение обмоток может привести к мгновенному выходу оборудования из строя. Рассмотрим наиболее распространенные варианты.

Трехфазный асинхронный двигатель 380 В

Подключение по схеме «звезда» (Y) или «треугольник» (Δ) определяется паспортными данными и напряжением сети. На клеммной коробке двигателя обычно есть схема.

• Если на шильдике указано 380/660 В — при сети 380 В используем схему «треугольник» (Δ). Это позволяет получить полную мощность.
• Если указано 220/380 В — при сети 380 В подключаем «звездой» (Y). Подключение треугольником в сеть 380 В сожжет обмотки.

Базовая схема подключения через магнитный пускатель и тепловое реле:

      L1, L2, L3 → Автоматический выключатель → Контактор (КМ) → Тепловое реле (КК) → Двигатель
                              ↑
                      Кнопка «Пуск» (НО) / «Стоп» (НЗ)


Цепь управления пускателем должна быть защищена предохранителем или автоматом меньшего номинала. Нулевой провод подключается на катушку пускателя, если она на 220 В, или между фазами, если на 380 В.

Однофазный двигатель 220 В

Такие моторы имеют пусковую и рабочую обмотки. Подключение выполняется через конденсатор. Существует две основные схемы:

• С пусковым конденсатором. Он подключается только на время разгона через центробежный выключатель или реле времени. Обеспечивает высокий пусковой момент.
• С рабочим конденсатором. Он остается в цепи постоянно. Пусковой момент ниже, но двигатель работает тише и КПД выше.
• Комбинированная схема. Использует оба конденсатора для лучших характеристик.

Емкость конденсатора подбирается по формуле: 70 мкФ на 1 кВт мощности для рабочего конденсатора. Пусковой должен быть в 2-3 раза больше.

Подключение с частотным преобразователем

Для плавного пуска, регулирования скорости и экономии энергии рекомендуется использовать ЧРП. Это особенно актуально для червячных редукторов, чтобы избежать ударных нагрузок при старте.

1. Подключите питание преобразователя к сети через автомат с запасом по току.
2. Соедините выходы U, V, W преобразователя с обмотками двигателя. Соблюдайте порядок фаз для правильного направления вращения.
3. Настройте параметры в меню ЧРП: номинальный ток двигателя, номинальную частоту, время разгона и торможения.
4. Подключите органы управления (кнопки, потенциометр, сигнал от ПЛК) к цифровым и аналоговым входам.
5. Заземлите корпус преобразователя и двигателя отдельными проводниками.

Важно: при использовании ЧРП убедитесь, что двигатель рассчитан на работу с инвертором. Обычные двигатели могут перегреваться на низких скоростях из-за снижения эффективности собственного вентилятора. Желательно наличие изоляции класса F и выше, а также защита подшипников от токов утечки.

Особенности монтажа и эксплуатации

Правильная установка продлевает срок службы привода в разы. Даже самый дорогой двигатель выйдет из строя быстро, если его неправильно закрепить. Следуйте этим рекомендациям:

• Перед монтажом проверьте соосность валов двигателя и редуктора. Перекос вызывает вибрацию, разрушение подшипников и сальников.
• Используйте упругие муфты для компенсации небольших погрешностей сборки и гашения вибраций.
• Закрепляйте агрегат на жестком основании, исключающем деформации при работе. Рама должна быть сварной или литой.
• Обеспечьте свободный доступ для обслуживания и вентиляции. Не закрывайте ребра охлаждения двигателя кожухами без принудительного обдува.
• Регулярно контролируйте уровень и состояние масла в редукторе. Используйте только рекомендованные производителем смазочные материалы.
• При работе в пыльной среде устанавливайте защитные кожухи и очищайте ребра охлаждения сжатым воздухом.
• Проверьте затяжку всех крепежных болтов после первых 24 часов работы (протяжка).

Первый запуск выполняйте без нагрузки. Проверьте направление вращения, отсутствие посторонних шумов, стуков и перегрева. Направление можно изменить, поменяв местами любые две фазы (для трехфазных двигателей). Для однофазных — согласно схеме на крышке клеммной коробки.

Обратите внимание на температуру корпуса. В первые часы работы она может повышаться, но не должна превышать допустимые значения для класса изоляции (обычно до 80-90 градусов поверхности корпуса).

Техническое обслуживание и смазка

Червячные редукторы требуют особого внимания к смазке из-за высоких нагрузок трения скольжения. Несоблюдение регламента ТО — главная причина поломок.

Замена масла

Первую замену масла следует произвести после обкатки (500 моточасов). Далее — согласно инструкции, обычно каждые 2500-5000 часов или раз в год. При тяжелых условиях эксплуатации интервал сокращается.

Тип масла зависит от температуры окружающей среды:

• От -10 до +40 °С: трансмиссионные масла вязкостью ISO VG 220 или 320.
• От -20 до +10 °С: масла меньшей вязкости ISO VG 150.
• Высокие температуры: синтетические масла с высокой термоокислительной стабильностью.

Контроль состояния

При каждом ТО проверяйте:

1. Отсутствие утечек масла через сальники.
2. Уровень масла по маслоуказателю или через контрольное отверстие.
3. Состояние электрических контактов (подтяжка, отсутствие нагара).
4. Вибрацию и шум подшипников.
5. Чистоту вентиляционных каналов двигателя.

Если масло потемнело или содержит металлическую стружку, замените его немедленно и проверьте состояние зубчатой пары. Наличие эмульсии (белый цвет масла) говорит о попадании воды, необходимо устранить причину и просушить редуктор.

Техника безопасности при работе

Работа с электроприводами связана с риском поражения электрическим током и механическими травмами. Соблюдение правил охраны труда обязательно.

• Все работы по подключению и обслуживанию проводите только при отключенном питании.
• Используйте блокировку выключателей (Lockout/Tagout), чтобы избежать случайного включения.
• Проверьте отсутствие напряжения на клеммах перед касанием токоведущих частей.
• Заземлите корпус двигателя и редуктора. Сопротивление заземления должно соответствовать нормам ПУЭ.
• Не снимайте защитные кожухи муфт и валов во время работы оборудования.
• Используйте СИЗ: перчатки, очки, обувь с диэлектрической подошвой при работе под напряжением.
• При работе на высоте используйте страховочные пояса и надежные лестницы.

Помните, что конденсаторы в цепях однофазных двигателей или частотных преобразователях могут сохранять заряд после отключения питания. Перед работой дайте им время разрядиться или закоротите выводы через сопротивление.

Распространенные ошибки и как их избежать

Даже опытные специалисты иногда допускают просчеты при подборе и подключении приводов. Вот типичные проблемы и способы их предотвращения:

Особое внимание стоит уделить вибрации. Если после монтажа наблюдается сильная вибрация, проверьте балансировку вращающихся частей и жесткость основания. Часто проблема решается установкой виброопор под лапы двигателя.

Заключение

Подбор электродвигателя для червячного мотор-редуктора — задача, требующая внимания к деталям, но вполне решаемая при системном подходе. Начните с анализа нагрузки и режима работы, затем выберите тип двигателя, рассчитайте мощность и проверьте совместимость по монтажным размерам. При подключении строго следуйте схемам и не пренебрегайте защитной аппаратурой. Помните: надежный привод — это не только правильный выбор компонентов, но и грамотный монтаж, своевременное обслуживание и учет реальных условий эксплуатации. Следуя рекомендациям из этой статьи, вы сможете собрать долговечную и эффективную систему, которая прослужит годы без сбоев.

Если у вас остались вопросы по конкретным моделям или условиям применения — обратитесь к технической документации производителя или проконсультируйтесь с инженерами-проектировщиками. Инвестиции в правильный подбор оборудования окупаются стабильной работой и снижением затрат на ремонт. Не экономьте на качестве двигателя и смазочных материалов, так как стоимость простоя оборудования всегда превышает стоимость запасных частей. Грамотная эксплуатация червячного привода обеспечит высокую производительность вашего предприятия и безопасность персонала.

Технологии не стоят на месте, и современные двигатели становятся все более эффективными и умными. Внедрение систем мониторинга вибрации и температуры позволяет переходить от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию. Это следующий уровень надежности, к которому стоит стремиться при модернизации производственных линий.
