Введение: почему самоторможение важно
В промышленном оборудовании, где требуется точная фиксация положения или безопасная остановка под нагрузкой, червячные редукторы занимают особое место. Их уникальная особенность — способность к самоторможению — позволяет обходиться без дополнительных тормозных систем в ряде применений. Например, при подборе оборудования для подъёмных механизмов инженеры часто рассматривают редуктор Ч-125 именно благодаря этому свойству, которое гарантирует удержание груза даже при отключении привода. В статье разберём, как возникает этот эффект, от каких параметров он зависит и как избежать распространённых ошибок при эксплуатации.
Что такое самоторможение
Самоторможение — это свойство механической передачи, при котором выходное звено (червячное колесо) не может провернуть входное (червяк) под действием внешней нагрузки. Проще говоря, если вы остановили двигатель, груз не начнёт самопроизвольно опускаться, а механизм останется в зафиксированном положении. Это не абсолютная блокировка, а условие, при котором трение в зацеплении превышает усилие, пытающееся раскрутить систему в обратном направлении.
Важно понимать: самоторможение работает только в одном направлении — от колеса к червяку. Прямой ход (от червяка к колесу) при этом остаётся возможным, что и позволяет использовать редуктор для привода.
Принцип работы червячного редуктора

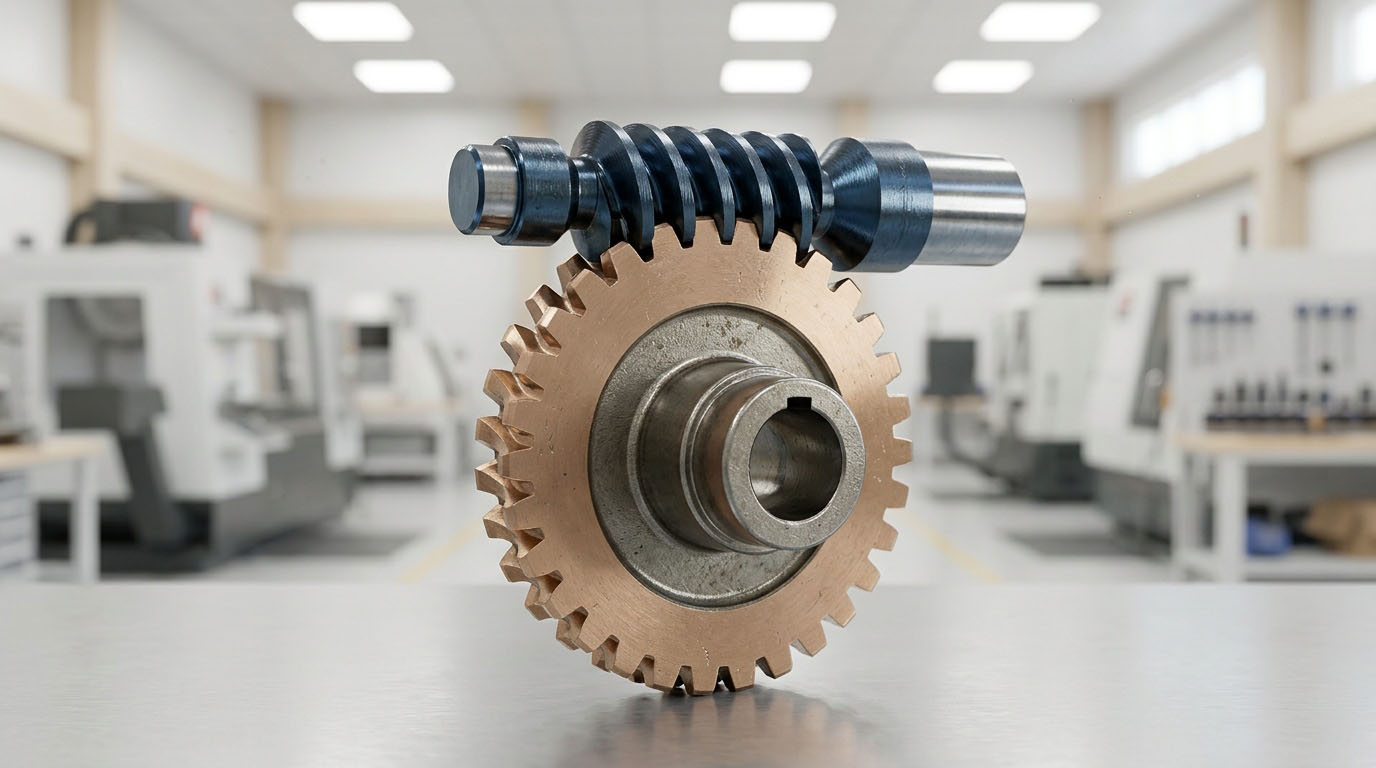

Червячный редуктор состоит из двух основных элементов:
- Червяк — винт с трапецеидальной или архимедовой резьбой, соединённый с двигателем;
- Червячное колесо — зубчатое колесо со специфическим профилем, зацепляющееся с червяком.
При вращении червяка его витки последовательно толкают зубья колеса, обеспечивая плавное снижение скорости и увеличение крутящего момента. Особенность зацепления — скольжение вместо качения, что определяет как преимущества (тишина, плавность), так и недостатки (нагрев, износ) такой передачи.
Условия возникновения самоторможения
Самоторможение возникает при соблюдении простого геометрического условия: угол подъёма винтовой линии червяка (γ) должен быть меньше угла трения (φ) в зацеплении.
Математически это записывается так:
γ < φ
Где:
- γ — угол подъёма резьбы червяка, рассчитывается как arctg(p / πd), где p — шаг резьбы, d — делительный диаметр;
- φ — угол трения, равен arctg(μ), где μ — коэффициент трения пары материалов.
Если это условие выполняется, КПД передачи в обратном направлении становится меньше 50%, а при γ << φ — стремится к нулю, что и обеспечивает надёжную фиксацию.
Расчёт коэффициента самоторможения
Для оценки способности редуктора к самоторможению используют коэффициент обратного КПД (ηобр):
ηобр = tan(γ - φ) / tan(γ)
Если ηобр ≤ 0, передача считается самотормозящейся. На практике инженеры опираются на упрощённые таблицы, связывающие передаточное отношение и вероятность самоторможения:
| Передаточное отношение (u) | Угол подъёма γ, град | Вероятность самоторможения |
|---|---|---|
| 10–20 | 15–25 | Низкая (требуется тормоз) |
| 25–40 | 8–15 | Средняя (зависит от смазки) |
| 50–80 | 3–8 | Высокая (надёжное самоторможение) |
Важно: эти значения справедливы для стандартных пар материалов (сталь/бронза) и нормальной смазки. При изменении условий расчёт требует уточнения.
Факторы, влияющие на эффект
Самоторможение — не постоянная характеристика, а динамическое состояние, зависящее от ряда параметров:
- Коэффициент трения: снижается при использовании качественных смазок, что может нарушить условие γ < φ;
- Износ деталей: увеличение зазоров и изменение профиля зубьев меняет угол зацепления;
- Температура: перегрев снижает вязкость смазки и увеличивает риск проскальзывания;
- Вибрации: внешние колебания могут «раскачать» зацепление и спровоцировать самопроизвольное движение;
- Точность изготовления: отклонения в шаге резьбы или профиле зуба влияют на равномерность контакта.
Поэтому даже если редуктор изначально самотормозящийся, его свойства требуют периодической проверки в процессе эксплуатации.
Практическое применение
Самотормозящие червячные редукторы востребованы там, где важна безопасность и фиксация положения:
- Подъёмные механизмы: лебёдки, краны, лифты малой грузоподъёмности;
- Задвижки и заслонки в трубопроводах, где требуется удержание в промежуточном положении;
- Конвейерные линии с наклонным транспортированием;
- Позиционирующие устройства в станках и робототехнике;
- Автоматические ворота и шлагбаумы.
В этих случаях самоторможение позволяет упростить конструкцию, снизить стоимость и повысить надёжность за счёт отказа от дополнительных тормозов. Однако в ответственных применениях (например, подъём людей) самоторможение используют только как резервную систему, дублируя её механическим или электромеханическим тормозом.
Преимущества и ограничения
Как и любое техническое решение, самоторможение червячных редукторов имеет две стороны.
Преимущества:
- Отсутствие необходимости во внешних тормозах — экономия места и стоимости;
- Повышенная безопасность при внезапном отключении питания;
- Плавность и точность позиционирования;
- Низкий уровень шума благодаря скольжению вместо удара зубьев.
Ограничения:
- Низкий КПД (30–70%) из-за высоких потерь на трение;
- Нагрев при длительной работе, требующий охлаждения;
- Зависимость от условий эксплуатации: смазка, температура, вибрации;
- Невозможность реверса в некоторых режимах — может быть как плюсом, так и минусом.
Рекомендации по эксплуатации
Чтобы самоторможение работало надёжно, соблюдайте простые правила:
- Регулярно проверяйте уровень и качество смазки — используйте только рекомендованные производителем материалы;
- Контролируйте температуру корпуса: превышение +80 °С — повод для остановки и диагностики;
- При монтаже избегайте перекосов валов — они ускоряют износ и нарушают геометрию зацепления;
- Периодически тестируйте удерживающую способность под номинальной нагрузкой;
- Не используйте самоторможение как единственную защиту в системах с повышенной опасностью — всегда дублируйте тормозом.
Также помните: если вам требуется обратимая передача (например, для ручной регулировки), выбирайте редукторы с большим углом подъёма червяка или предусмотрите механизм разблокировки.
Заключение
Самоторможение червячного редуктора — это не магия, а результат точного расчёта геометрии и учёта физических законов трения. При правильном подборе и эксплуатации оно становится мощным инструментом повышения безопасности и надёжности оборудования. Однако слепая вера в это свойство без понимания его границ может привести к авариям. Инженеру важно помнить: самоторможение работает в определённых условиях, и эти условия нужно поддерживать. Выбирая редуктор, анализируйте не только передаточное число и крутящий момент, но и угол подъёма червяка, материал пары, режим работы. Только так вы получите механизм, который не просто передаёт движение, но и гарантирует контроль над ним.
