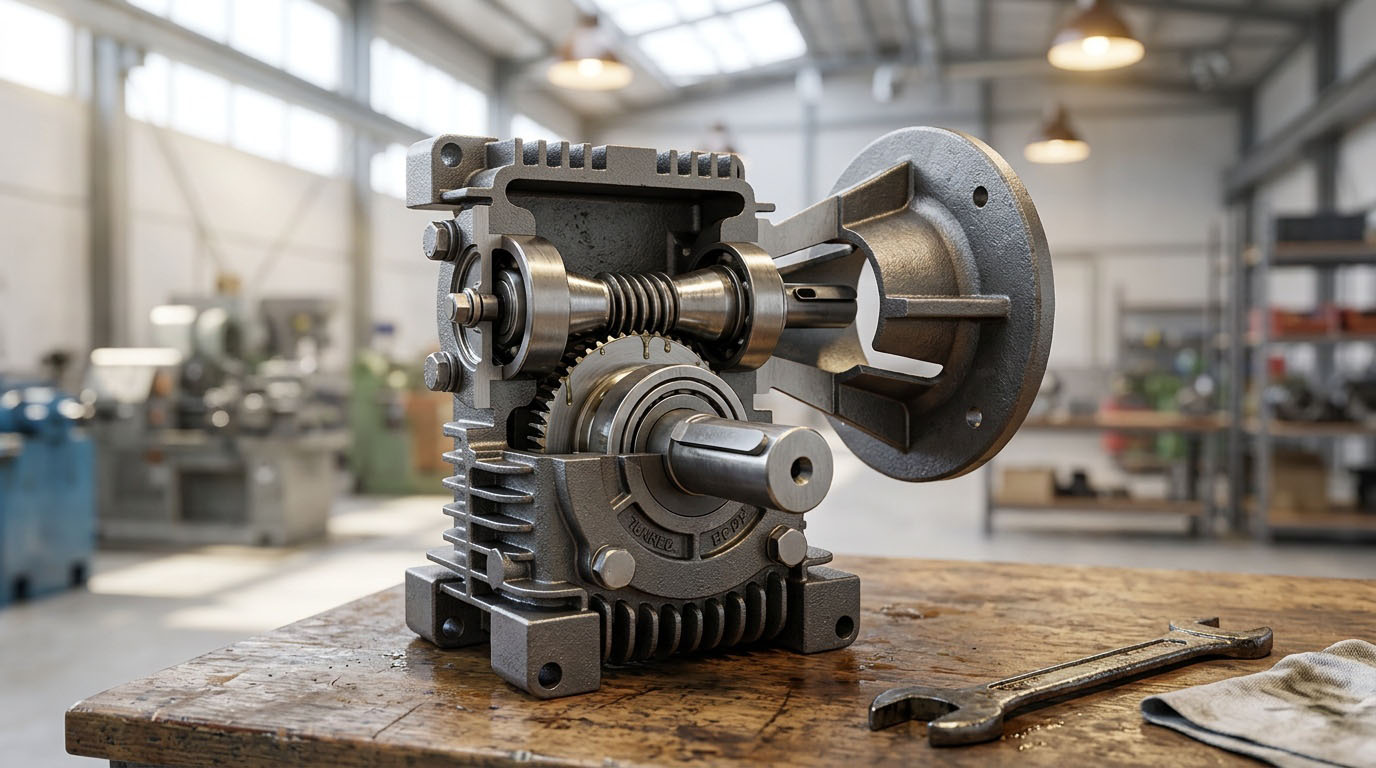

Неисправности редукторов: Почему ломаются червячные редукторы и как этого избежать

В мире промышленной механики мало устройств, которые вызывают столько же любви и ненависти, сколько червячные редукторы. С одной стороны, они компактны, обладают высоким передаточным числом и уникальным эффектом самоторможения, что делает их незаменимыми в подъемных механизмах и конвейерах. С другой — их коэффициент полезного действия часто оставляет желать лучшего, а чувствительность к условиям эксплуатации требует от инженеров и механиков постоянного, почти материнского внимания. Даже такой проверенный временем и надежный агрегат, как редуктор Ч-80, не застрахован от поломок, если игнорировать базовые правила эксплуатации, температурные режимы и качество смазочных материалов. В этой статье мы разберем анатомию отказов червячных передач, от банального перегрева до фатального разрушения зубьев, и составим подробный гид по диагностике и предотвращению аварий, опираясь на опыт технологов и данные сервисных служб.

Содержание

• 1. Особенности конструкции: Где скрыта слабость
• 2. Главный враг — температура и смазка
• 3. Механический износ червячной пары
• 4. Подшипниковые узлы и валы
• 5. Уплотнения: Тихая угроза
• 6. Диагностика: Слушаем, смотрим, чувствуем
• 7. Таблица симптомов и причин
• 8. Ремонт или замена: Экономический расчет
• 9. Профилактика и культура обслуживания

1. Особенности конструкции: Где скрыта слабость

Чтобы понять, почему ломается редуктор, нужно вспомнить физику процесса. В отличие от цилиндрических или конических передач, где преобладает качение, в червячном зацеплении доминирует скольжение. Червяк (винт) вращается и своими витками скользит по зубьям червячного колеса. Это создает колоссальное трение.

Именно трение является источником двух главных проблем: нагрева и износа. Конструктивно червячные редукторы делятся на несколько типов по расположению червяка (нижнее, верхнее, боковое), и каждый тип имеет свои уязвимости. Например, при нижнем расположении червяка он постоянно находится в масляной ванне, что обеспечивает хорошую смазку, но создает высокое сопротивление вращению (разбрызгивание масла), leading to higher heat generation. При верхнем расположении смазка червяка затруднена, и риск задира возрастает, если уровень масла недостаточен или вязкость подобрана неверно.

Материалы пары также играют критическую роль. Обычно червяк изготавливают из закаленной стали, а колесо — из бронзы или чугуна с бронзовым венцом. Это сделано намеренно: бронза мягче стали. При возникновении проблем "жертвой" должно становиться колесо, так как его замена дешевле и проще, чем замена стального червяка и корпуса. Однако в реальности часто происходит так, что выходят из строя оба элемента, а иногда и сам корпус редуктора трескается от перегрузок.

2. Главный враг — температура и смазка

Перегрев — это причина номер один преждевременной смерти червячного редуктора. Давайте разберем физику процесса. При работе редуктора часть энергии теряется на трение и превращается в тепло. Если это тепло не отводится, температура масла растет.

Существует формула теплового баланса, которую используют инженеры при подборе редуктора, но на практике она выглядит как простое правило: температура масла в картере не должна превышать 80-90 градусов Цельсия для минеральных масел. При превышении этого порога начинаются необратимые процессы:

• Окисление масла. Масло темнеет, превращается в гудрон, теряет смазывающие свойства.
• Разрушение присадок. Противозадирные и антипенные добавки выпадают в осадок.
• Термическое расширение. Детали редуктора расширяются с разным коэффициентом. Это может привести к заклиниванию валов или нарушению герметичности стыков.

Почему возникает перегрев? Чаще всего из-за банальной перегрузки. Операторы часто ставят редуктор "впритык" по мощности, не учитывая пусковые токи или динамику процесса. Еще одна частая причина — неправильный выбор масла. Использование масла с слишком высокой вязкостью в холодном цеху создает сопротивление, а слишком жидкое масло в горячем цеху не держит масляную пленку.

Также стоит упомянуть систему охлаждения. Многие промышленные редукторы оснащены ребрами охлаждения на корпусе. Если эти ребра забиты пылью, грязью или окрашены толстым слоем краски (что часто делают для "красоты" при монтаже), теплоотдача падает в разы. В тяжелых условиях эксплуатации требуются вентиляторы обдува или даже змеевики водяного охлаждения, встроенные в картер.

3. Механический износ червячной пары

Износ червячной пары — процесс естественный, но его скорость зависит от условий работы. Мы можем выделить несколько типов разрушения поверхности зубьев:

Задиры (Схватывание)

Это самый опасный вид износа. Происходит он, когда масляная пленка между витками червяка и зубьями колеса разрывается. Металл начинает касаться металла. Из-за высокого давления и температуры микровыступы поверхностей свариваются друг с другом, а при дальнейшем движении вырываются куски металла. Поверхность становится шершавой, похожей на наждачную бумагу. Этот процесс лавинообразный: чем шершавее поверхность, тем хуже смазка, тем сильнее нагрев и тем быстрее идет разрушение.

Питтинг (Усталостное выкрашивание)

Питтинг выглядит как мелкие ямки или раковины на поверхности зубьев. Это результат циклических нагрузок. Под поверхностью металла возникают микротрещины, которые со временем выходят на поверхность, и кусочек металла откалывается. Питтинг часто начинается в зоне наибольшего контакта. Если редуктор работает с частыми реверсами (вращение в разные стороны) или ударными нагрузками, питтинг развивается очень быстро.

Абразивный износ

Это "убийца", который приходит извне. Если в масло попадает пыль, металлическая стружка от приработки других узлов или песок, они работают как абразивная паста. Мягкая бронза колеса стачивается, профиль зуба искажается. Зазор в передаче увеличивается, появляется люфт, удары при старте.

Интересный нюанс: приработка новой пары. В первые 50-100 часов работы происходит интенсивный износ, который должен сгладить микронеровности. В этот период критически важно следить за чистотой масла. Многие сервисные инструкции предписывают первую замену масла именно после обкатки, чтобы удалить продукты первичного износа.

4. Подшипниковые узлы и валы

Часто механики грешат на червячную пару, когда проблема кроется в подшипниках. Червячный редуктор создает специфические нагрузки на опоры валов. На червяк действуют большие осевые силы. Поэтому подшипники червяка работают в экстремальных условиях.

Типичные неисправности подшипников:

• Выкрашивание дорожек качения. Возникает при перегрузках или загрязнении смазки.
• Бринеллирование. Появление вмятин на дорожках от ударов (например, при монтаже молотком или от ударных нагрузок конвейера).
• Разрушение сепаратора. Часто из-за перегрева или неправильной смазки.

Особенность червячных редукторов — необходимость регулировки осевого положения червяка. Со временем подшипники изнашиваются, появляется осевой люфт. Червяк смещается, и зацепление нарушается. Контакт смещается на край зуба, нагрузка koncentрируется на малой площади, что ведет к быстрому разрушению. Регулировка подшипников — это обязательная процедура при капитальном ремонте, которую часто игнорируют, просто меняя подшипник "внатяг", что приводит к его заклиниванию через неделю работы.

Валы также подвержены усталости. В местах посадки подшипников и под шпонками возникают концентраторы напряжений. При частых пусках и остановках, особенно под нагрузкой, вал может лопнуть. Это катастрофическая поломка, которая обычно разрушает и корпус редуктора.

5. Уплотнения: Тихая угроза

Сальники (манжетные уплотнения) — это расходный материал, но их отказ ведет к глобальным последствиям. Есть два сценария развития событий при выходе сальника из строя:

Сценарий А: Течь масла наружу. Уровень масла падает. Червяк или подшипники остаются без смазки. Перегрев, задиры, смерть редуктора. Кроме того, масло, капая на пол, создает пожароопасную ситуацию и экологические проблемы.

Сценарий Б: Подсос грязи внутрь. Это более коварный вариант. Когда редуктор остывает после работы, внутри создается разрежение. Если сальник изношен, он начинает засасывать внутрь воздух вместе с пылью и влагой из цеха. Вода в масле вызывает коррозию стальных деталей и эмульгирование смазки (масло превращается в белую жижу, похожую на майонез). Пыль работает как абразив. Такой редуктор может умереть за несколько месяцев, даже если визуально течей нет.

Современные редукторы часто оснащаются дыхательными клапанами (сапунами), которые выравнивают давление. Если сапун забит грязью, давление внутри растет при нагреве и выдавливает масло через сальники. Чистка сапуна — самая простая и дешевая процедура профилактики, о которой все забывают.

6. Диагностика: Слушаем, смотрим, чувствуем

Профессиональный подход к обслуживанию начинается с диагностики. Не нужно ждать, пока редуктор встанет. Есть три основных канала получения информации о состоянии агрегата.

Вибродиагностика

Вибрация — это язык, на котором говорит механизм. Для червячных редукторов характерны определенные частоты вибрации.

• Вибрация на частоте вращения червяка указывает на дисбаланс или искривление вала.
• Вибрация на частоте вращения колеса указывает на проблемы с зацеплением (износ зубьев, битый зуб).
• Высокочастотная вибрация часто свидетельствует о повреждении подшипников качения.

Современные виброанализаторы позволяют отследить развитие дефекта еще на ранней стадии, когда человеческое ухо ничего не слышит.

Анализ шума

Здоровый редуктор гудит равномерно. Появление воя, свиста или стука — тревожный сигнал.

• Вой. Чаще всего связан с неправильным зацеплением или недостатком смазки.
• Стук. Указывает на наличие люфтов, разбитых подшипников или трещин в зубьях.
• Неравномерный шум. Может говорить о том, что червяк смещен и зацепление происходит только по краю зуба.

Важно помнить, что новые редукторы могут шуметь чуть сильнее в период приработки, но этот шум должен затихать, а не нарастать.

Термометрия

Использование пирометров (бесконтактных термометров) позволяет быстро оценить тепловое состояние. Замерять температуру нужно на корпусе в зоне подшипников и в нижней части картера (где масло). Разница температур между верхней и нижней частью не должна быть критической. Локальный перегрев в одной точке — верный признак проблемы с подшипником или задира в зацеплении.

Анализ масла

Это самый информативный метод. Достаточно взять пробу масла и рассмотреть ее (в идеале — сдать в лабораторию).

• Наличие медной стружки (красноватый оттенок) говорит об износе червячного колеса.
• Наличие стальной стружки (серебристый блеск, притягивается магнитом) — износ червяка, валов или подшипников.
• Вода в масле — проблема с уплотнениями или конденсат.
• Запах гари — масло перегрето и потеряло свойства.

7. Таблица симптомов и причин

Для удобства систематизации знаний приведем сводную таблицу, которая поможет быстро идентифицировать проблему по внешним признакам.

8. Ремонт или замена: Экономический расчет

Когда редуктор вышел из строя, перед инженером встает дилемма: ремонтировать или покупать новый. В случае с червячными редукторами ответ не всегда очевиден.

Когда ремонт целесообразен: Если поврежден только один из элементов, например, сальники или подшипники. Также ремонт оправдан, если редуктор имеет уникальный монтаж (специальные фланцы, нестандартные валы), и замена на новый потребует переделки всей конструкции узла. Восстановление червячной пары возможно только в специализированных мастерских, где есть оборудование для нарезки червяков и отливки венцов, но стоимость такой работы часто приближается к цене нового изделия.

Когда выгоднее замена: Если разрушена червячная пара (особенно если изношен и червяк, и колесо). По отдельности эти детали найти сложно, а подбор пары "на глаз" невозможен — они изготавливаются и притираются только в комплекте. Если треснул корпус — это приговор, варить чугунный или алюминиевый корпус бессмысленно, геометрия будет нарушена. Также замена выгодна, если редуктор морально устарел. Новые модели имеют лучший КПД, улучшенную систему уплотнений и модульную конструкцию.

При выборе нового редуктора важно учитывать коэффициент эксплуатации (сервис-фактор). Если старый редуктор сгорел за год, новый нужно брать с запасом мощности на 20-30%. Это увеличит ресурс в разы.

9. Профилактика и культура обслуживания

В заключение хочется сказать, что 80% неисправностей червячных редукторов — это следствие человеческого фактора. Техника не ломается сама по себе, ей помогают. Чтобы ваш редуктор, будь то маленький привод заслонки или мощный редуктор Ч-80 на конвейерной линии, служил десятилетиями, достаточно соблюдать "Золотые правила технолога":

1. Соблюдайте уровень масла. Проверяйте маслощуп или смотровое окошко регулярно. Недолив ведет к голоданию, перелив — к вспениванию и течи.
2. Используйте правильное масло. Не лейте моторное масло или отработку. Используйте специализированные редукторные масла с противозадирными присадками (EP), рекомендованные производителем.
3. Следите за чистотой. Держите корпус и сапун в чистоте. Грязь — это теплоизолятор и абразив.
4. Не допускайте ударных нагрузок. Плавный пуск через частотный преобразователь или устройство плавного пуска продлевает жизнь механике лучше любой смазки.
5. Слушайте свою машину. Любое изменение в звуке работы — это крик о помощи. Не игнорируйте его.

Червячный редуктор — это надежный, но требовательный компонент. Он прощает многое, но не прощает равнодушия. Грамотная эксплуатация, своевременная диагностика и понимание физических процессов, происходящих внутри корпуса, позволят избежать аварийных остановок и сэкономить значительные средства на ремонте и замене оборудования. Помните: стоимость литра хорошего масла несоизмерима со стоимостью простоя производственной линии или замены всего редукторного узла.
