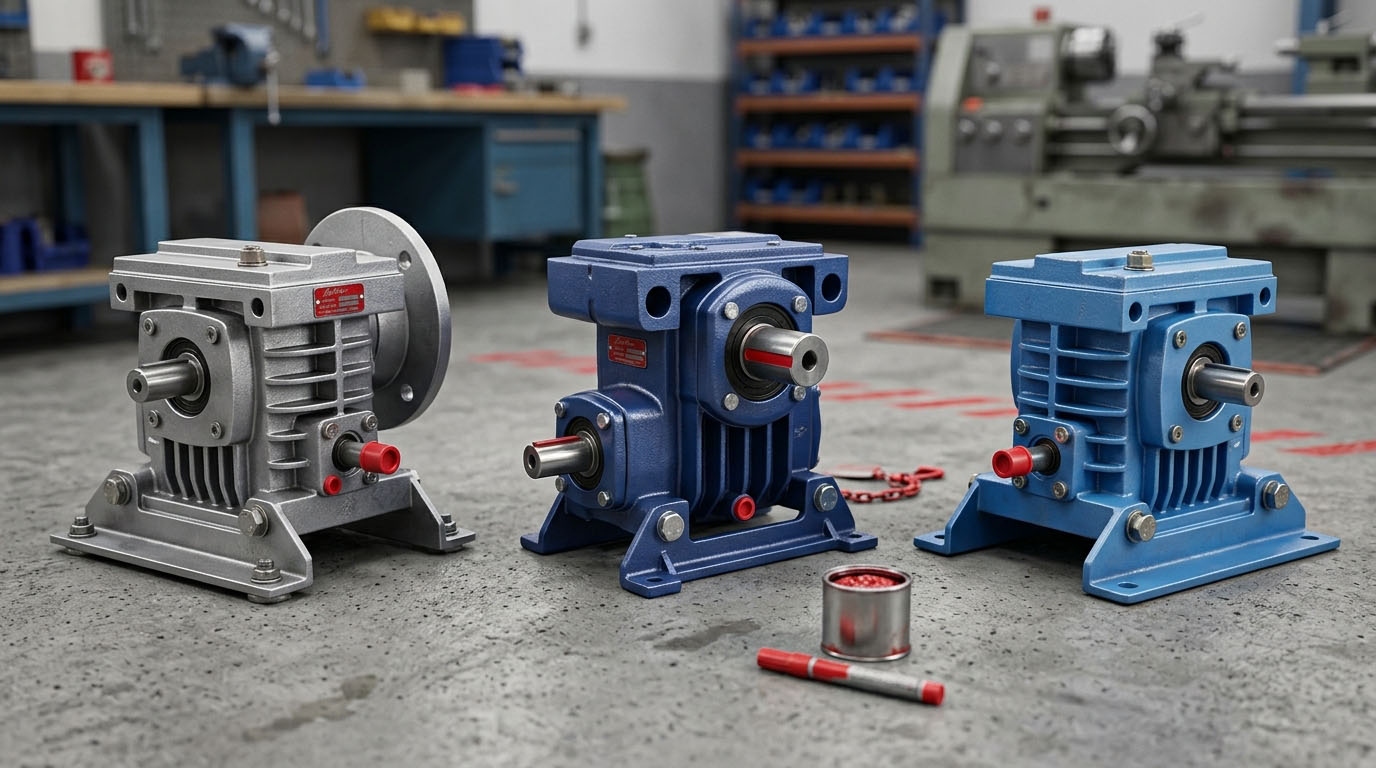

Виды червячных редукторов и мотор-редукторов

Введение

Червячные редукторы - это компактные механические устройства, которые преобразуют высокую скорость вращения электродвигателя в мощный крутящий момент на выходе. Они незаменимы там, где нужно передать движение между валами, расположенными под прямым углом, и обеспечить плавную, бесшумную работу оборудования. Если вы ищете надёжное решение для промышленного привода и хотите купить редуктор Ч 125, важно сначала разобраться в разнообразии конструкций и технических нюансах этих механизмов. В этом материале мы подробно рассмотрим виды червячных редукторов и мотор-редукторов, их устройство, преимущества, ограничения и критерии грамотного выбора.

Принцип работы и ключевые особенности

В основе червячного редуктора лежит зубчато-винтовая передача: червяк (винт со специальной резьбой) входит в зацепление с червячным колесом (похожим на косозубое колесо, но с вогнутым профилем зубьев). При вращении червяка его витки последовательно толкают зубья колеса, передавая вращение на выходной вал. Оси валов обычно скрещены под углом 90°, что удобно для компактной компоновки механизмов.

Ключевые особенности червячных передач:

• Высокое передаточное число в одной ступени (обычно от 8 до 80, в спецприменениях до 1000 и более)
• Компактность: при том же передаточном числе червячный редуктор значительно меньше цилиндрического
• Плавность и бесшумность работы благодаря скольжению витков по зубьям
• Самостопорение (самоторможение) при передаточных числах от ~35 и угле подъёма червяка ≤ 3,5°, механизм не проворачивается в обратную сторону под нагрузкой
• Сниженный КПД (обычно 0,7-0,9) из-за трения скольжения, особенно при больших передаточных числах

Формула расчёта передаточного числа червячной передачи:

u = z₂ / z₁

где:

• u - передаточное число
• z₂ - число зубьев червячного колеса
• z₁ - число заходов резьбы червяка (обычно 1-4)

Классификация по конструкции

Червячные редукторы классифицируют по нескольким ключевым признакам:

Типы по форме червяка

По геометрии рабочей поверхности червяка выделяют два основных типа:

Цилиндрические червяки

Делительная поверхность такого червяка - цилиндр. Это самый распространённый тип благодаря простоте изготовления и монтажа. Профиль резьбы может быть:

• Архимедов (прямолинейный профиль в осевом сечении)
• Эвольвентный (профиль по эвольвенте окружности)
• Конволютный (профиль по конволюте)

Цилиндрические червяки подходят для большинства промышленных задач с умеренными нагрузками.

Глобоидные червяки

Поверхность червяка имеет вогнутую (глобоидную) форму, что обеспечивает контакт с большим числом зубьев колеса одновременно. Преимущества:

• Выше нагрузочная способность и КПД
• Лучшее распределение смазки в зоне зацепления

Недостатки:

• Сложнее и дороже в изготовлении
• Требуют высокой точности сборки
• Сильнее нагреваются при работе

Глобоидные передачи применяют в ответственных узлах: краны, подъёмники, тяжёлое оборудование, где недопустим простой.

Классификация по количеству ступеней

По числу последовательных передач редукторы делят на:

Одноступенчатые

Самый массовый тип. Передаточные числа от 8 до 80. Компактны, просты в обслуживании, подходят для большинства задач: конвейеры, вентиляторы, насосы, приводы ворот. Примеры серий: Ч, 2Ч, NMRV.

Двухступенчатые

Состоят из двух червячных пар, соединённых последовательно. Передаточные числа достигают 100-6400. Применяются, когда нужна очень низкая выходная скорость при сохранении компактности. Часто имеют угловое (90°) или соосное расположение валов. Пример: серия Ч2.

Многоступенчатые

Используются редко, так как двух ступеней обычно достаточно для получения нужного передаточного числа. Могут комбинироваться с цилиндрическими или планетарными передачами для оптимизации КПД и габаритов.

Мотор-редукторы: что это и чем отличаются

Мотор-редуктор - это единый агрегат, в котором электродвигатель и редуктор конструктивно объединены. Преимущества такого решения:

• Экономия места: не нужно согласовывать посадочные размеры двигателя и редуктора
• Упрощённый монтаж: одна точка крепления вместо двух
• Сниженные потери на стыке валов
• Готовое решение «под ключ» с подобранными параметрами

Червячные мотор-редукторы сохраняют все плюсы червячной передачи: компактность, высокое передаточное число, самостопорение, плавность хода. Выходной вал обычно расположен под 90° к валу двигателя, что удобно для пространственной компоновки.

Популярные серии мотор-редукторов на базе редукторов Ч: МЧ-40, МЧ-63, МЧ-80, МЧ-100, МЧ-125, МЧ-160. Цифра в маркировке указывает межосевое расстояние в миллиметрах - ключевой параметр для подбора по мощности.

Технические характеристики и формулы

При подборе редуктора или мотор-редуктора обращайте внимание на следующие параметры:

Расчёт выходной мощности:

P_вых = (M_н · n_вых) / 9550 [кВт]

Важно: при длительной работе в тяжёлых условиях (высокая температура, пыль, вибрация) рекомендуется закладывать запас по моменту 10-20% и предусматривать принудительное охлаждение.

Области применения

Червячные редукторы и мотор-редукторы востребованы в отраслях, где важны компактность, плавность хода и высокий крутящий момент при умеренных скоростях:

• Подъёмно-транспортное оборудование: краны, лебёдки, элеваторы, конвейеры
• Строительная техника: бетономешалки, виброплиты, снегоуборочные машины
• Вентиляция и насосное оборудование: приводы вентиляторов, насосов, заслонок
• Пищевая и упаковочная промышленность: дозаторы, сортировальные линии, упаковочные автоматы
• Станкостроение: приводы подач токарных и фрезерных станков
• Автоматизация: приводы ворот, жалюзи, поворотных механизмов

Благодаря свойству самостопорения червячные редукторы часто используют в подъёмных механизмах, где важно удержание груза при отключении питания без дополнительных тормозов.

Как выбрать: практические рекомендации

Чтобы не ошибиться с подбором, следуйте алгоритму:

1. Определите требуемое передаточное число. Рассчитайте по формуле u = n_вх / n_вых. Если значение превышает 80, рассмотрите двухступенчатый вариант.
2. Рассчитайте крутящий момент на выходе. Учтите пиковые нагрузки и заложите запас 10-20%.
3. Оцените условия эксплуатации. Температура, запылённость, режим работы (непрерывный/кратковременный) влияют на выбор материала корпуса, типа смазки и системы охлаждения.
4. Проверьте компоновку. Определите допустимые габариты, расположение валов, способ крепления (лапы, фланец, насадной вал).
5. Уточните требования к обслуживанию. Если важна лёгкость ремонта, выбирайте редукторы с разъёмным корпусом и стандартными подшипниками.
6. Сравните КПД и энергоэффективность. При больших передаточных числах КПД падает, тогда возможно, стоит рассмотреть комбинированные решения (червячно-цилиндрические).

Совет: при работе с поставщиками запрашивайте не только каталожные данные, но и графики зависимости КПД от передаточного числа, а также рекомендации по смазочным материалам для вашего режима работы.

Заключение

Червячные редукторы и мотор-редукторы - это проверенное временем решение для задач, где нужна компактная передача вращения под прямым углом с высоким крутящим моментом. Одноступенчатые модели серии Ч и 2Ч покрывают большинство промышленных потребностей, а двухступенчатые варианты позволяют достигать экстремально низких скоростей. При выборе важно учитывать не только передаточное число и момент, но и условия эксплуатации, компоновку, требования к обслуживанию. Правильно подобранный червячный редуктор обеспечит надёжную, плавную и долговечную работу вашего оборудования на протяжении многих лет.
